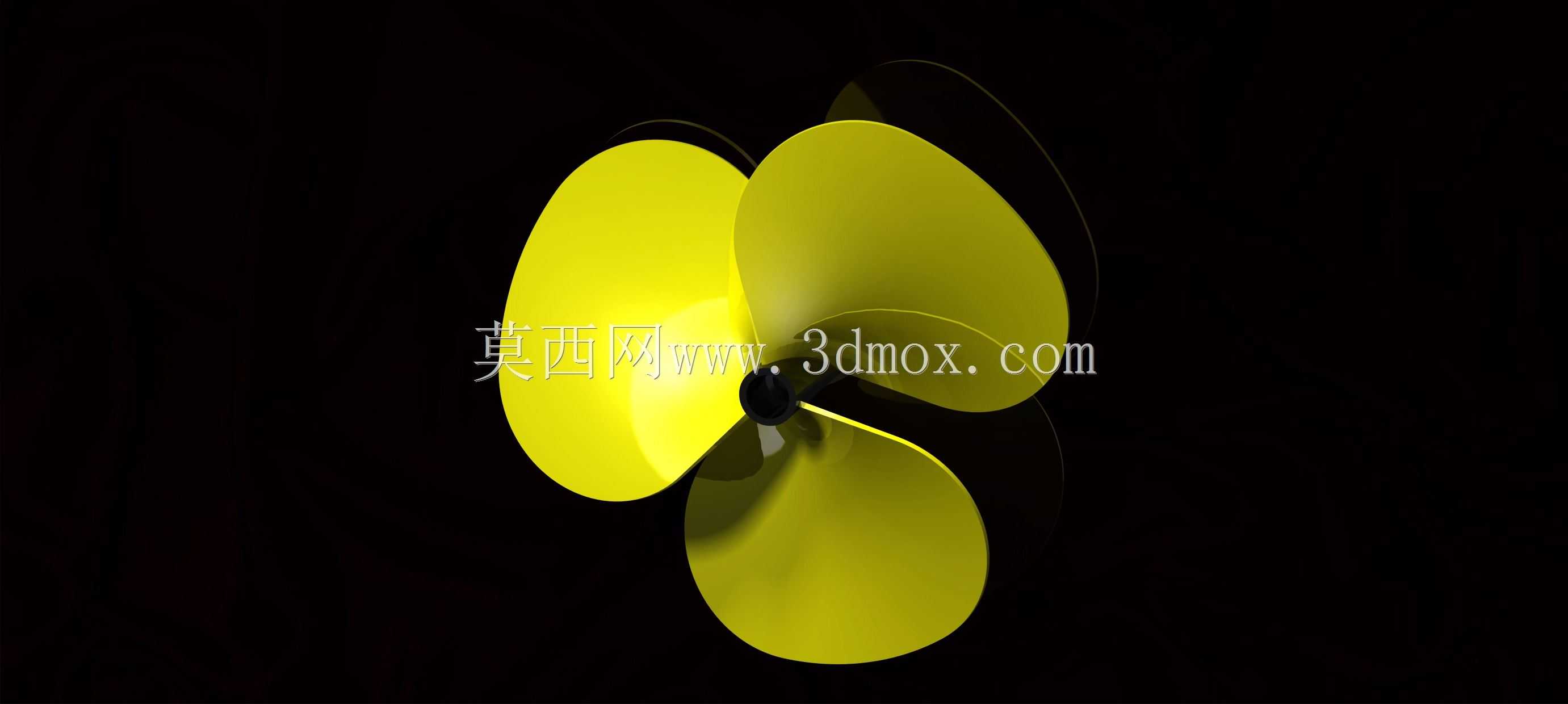

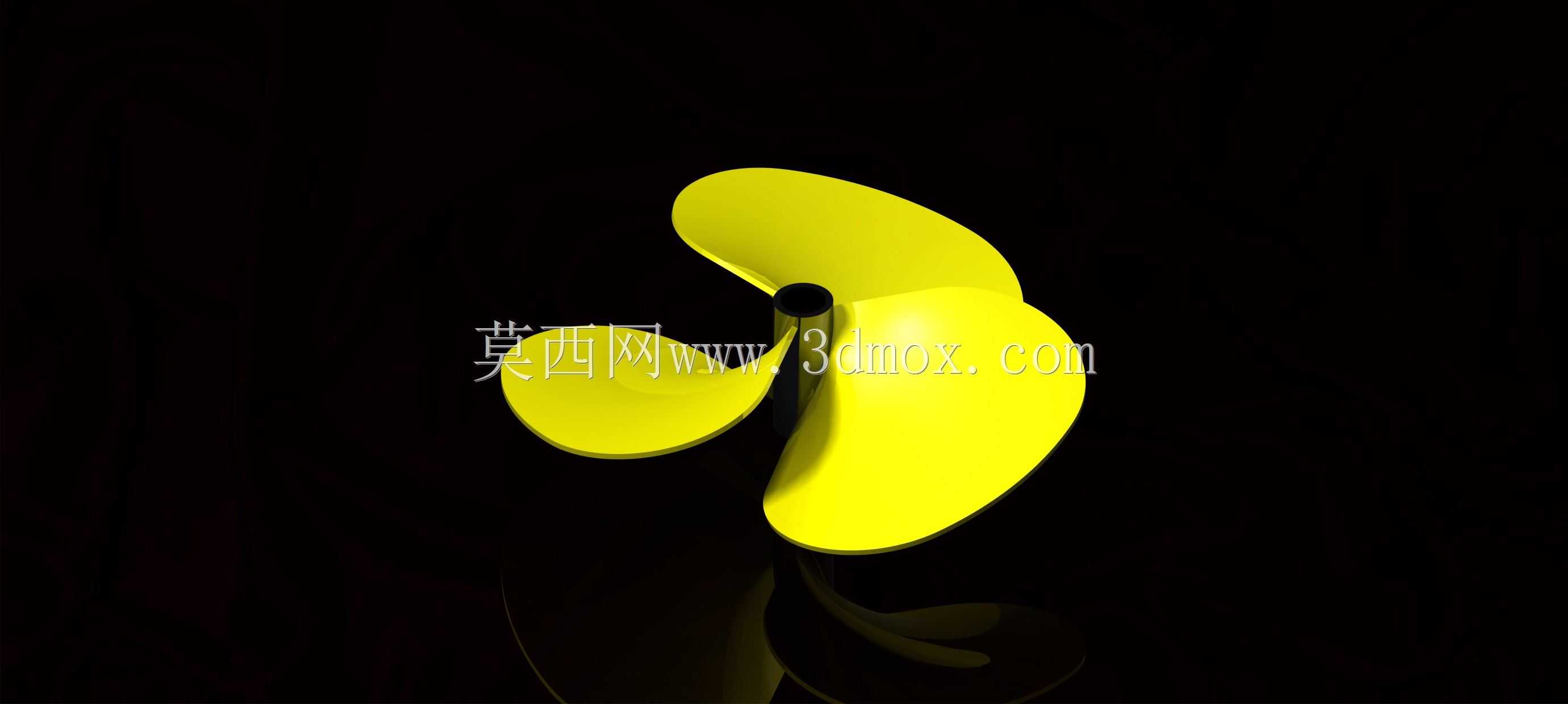

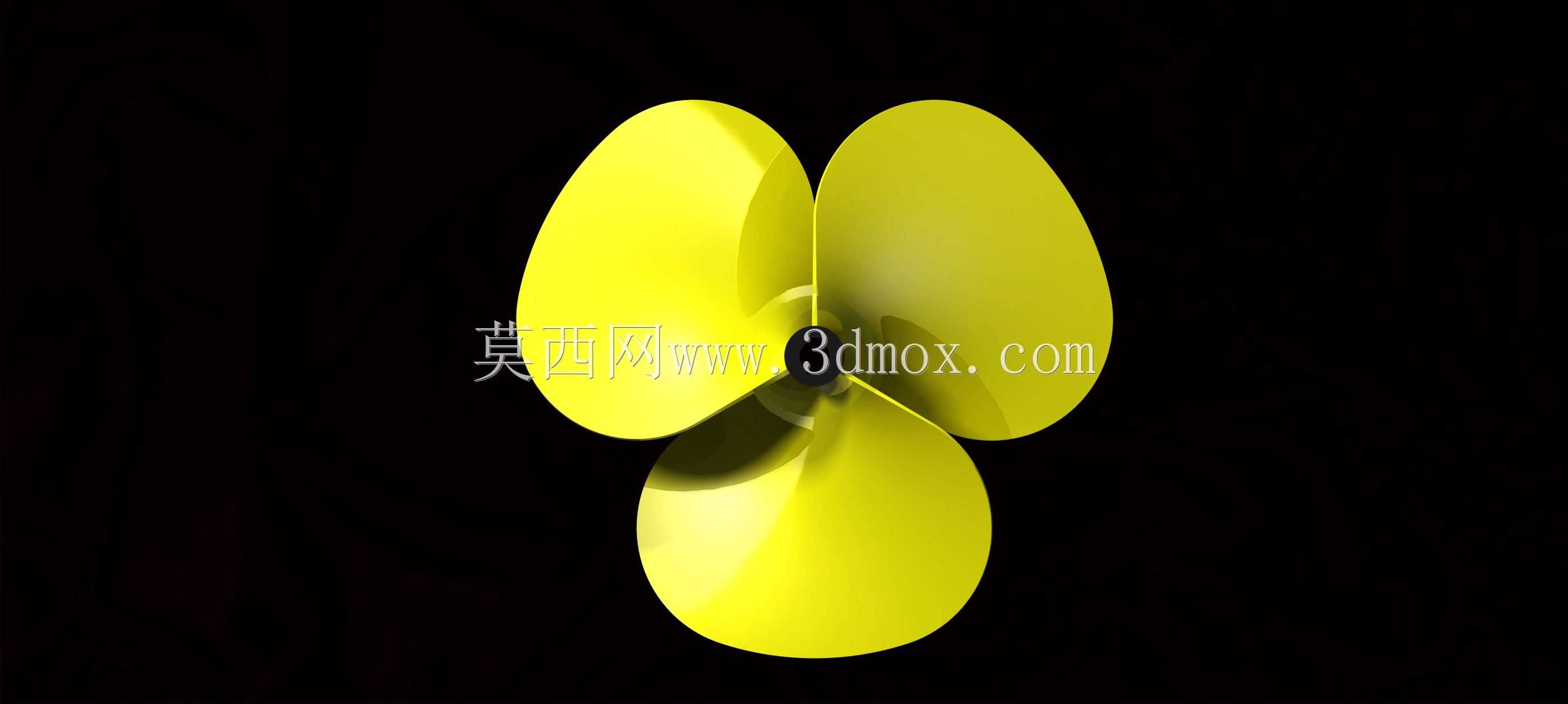

三叶曲面螺旋桨流体推进结构设计

项目分类:通用机械零部件 发布时间:2022-07-14 ID:678361
  • 三叶曲面螺旋桨流体推进结构设计
  • 三叶曲面螺旋桨流体推进结构设计
  • 三叶曲面螺旋桨流体推进结构设计

  做流体推进类结构设计时,三叶螺旋桨是绕不开的经典构型,这套模型还原的是常规民用小型推进场景常用的等距曲面三叶桨结构,日常在小型船舶舷外机、水下作业机器人推进单元、低功率风动送风设备里都能见到同构型部件的应用。从实际工况出发,这类三叶桨的核心作用是通过旋转过程中桨叶曲面与流体的相互作用,将输入轴的旋转扭矩转化为轴向的推进力,相比两叶桨,三叶构型在同等转速下的动平衡表现更优,运转时的振动幅度更小,不会出现两叶桨在特定转速区间容易触发的结构共振问题,而对比四叶及以上的多叶桨,三叶桨的流体阻力更低,动力传递过程中的能量损耗更小,对驱动端的功率要求更宽松,适配小功率动力输出场景的成本优势十分明显。

  设计这套桨叶结构时,首先要敲定的是桨叶的曲面参数,每一片桨叶从根部到叶梢的弦长是逐步收窄的,剖面采用的是适配低流速工况的圆弧翼型,这种翼型的加工难度低,曲面顺滑无突变,不管是采用注塑成型做塑料桨,还是采用铸造成型做金属桨,脱模、拔模的工艺性都更好,不会出现倒扣或者壁厚突变导致的成型缺陷。桨叶根部与中心轮毂的过渡位置做了大圆角顺滑处理,这个位置是桨叶工作时应力最集中的区域,要是过渡圆角做小了,长期承受交变流体载荷的时候很容易出现根部疲劳裂纹,大圆角过渡能把根部的集中应力分散到更大的接触面上,大幅提升桨叶的疲劳寿命,实际测试里,同尺寸下把根部圆角从R2提升到R8,桨叶的抗疲劳断裂性能可以提升40%以上。

  中心轮毂的内孔是和驱动轴配合的安装基准,设计时要预留标准的键槽位置,保证扭矩传递过程中不会出现轴与桨的相对滑动,轮毂的轴向长度要匹配安装位的轴伸尺寸,不能过长导致与端盖、密封件发生干涉,也不能过短导致配合面不足,运转时出现桨叶晃动。从安装边界来看,这类小型三叶桨的最大回转直径要严格适配安装场景的防护空间,比如用在小型水下机器人上时,桨叶的叶梢与外部导流罩的间隙要控制在3-5mm,间隙太小容易被水中的杂物卡滞,间隙太大则会导致叶梢涡流损失增大,推进效率下降。

  实际选型应用时,还要根据使用场景的流体密度调整桨叶的螺距参数,在水里使用的桨叶螺距相对更小,因为水的密度大,同等转速下能获得更大的推力,而在空气介质里使用的送风类螺旋桨,螺距可以适当放大,匹配空气低密度下的动力输出特性。这套模型的桨叶曲面做了G2连续处理,曲面之间没有接痕,做流体仿真的时候可以直接导入网格划分模块,不需要额外修补几何破面,对于做推进系统方案验证的工程师来说,能省掉不少曲面修复的时间。另外桨叶的表面设计为光滑曲面,没有额外的凸起或者凹槽,一方面是减少流体流过时的摩擦阻力,另一方面也避免杂物附着在桨叶表面导致动平衡被破坏,日常维护时只需要简单冲洗就能清理掉表面附着的污渍,不需要复杂的清洁工序。

  在结构强度校核层面,桨叶的厚度从根部到叶梢是逐步递减的,根部厚度最大,承受主要的弯曲载荷,叶梢厚度最薄,减少旋转时的惯量,降低驱动端的启动扭矩,这种变厚度设计既保证了结构强度,又尽可能控制了桨叶的整体重量,不会给驱动轴带来额外的径向负载。做动平衡校准的时候,三片桨叶的重量差要控制在0.5g以内,不然高速旋转时的离心力不平衡会导致整个推进单元出现振动,传导到设备主体上还会影响其他精密部件的正常工作。这套模型的几何精度完全可以直接用于后续的工程出图,各个安装位的尺寸都预留了公差配合的调整空间,不管是做3D打印手板验证,还是开模做批量生产,都能作为基础结构参考,不需要重新做整体构型的调整。
