带菱形滚花纹理的金刚石切割轴结构

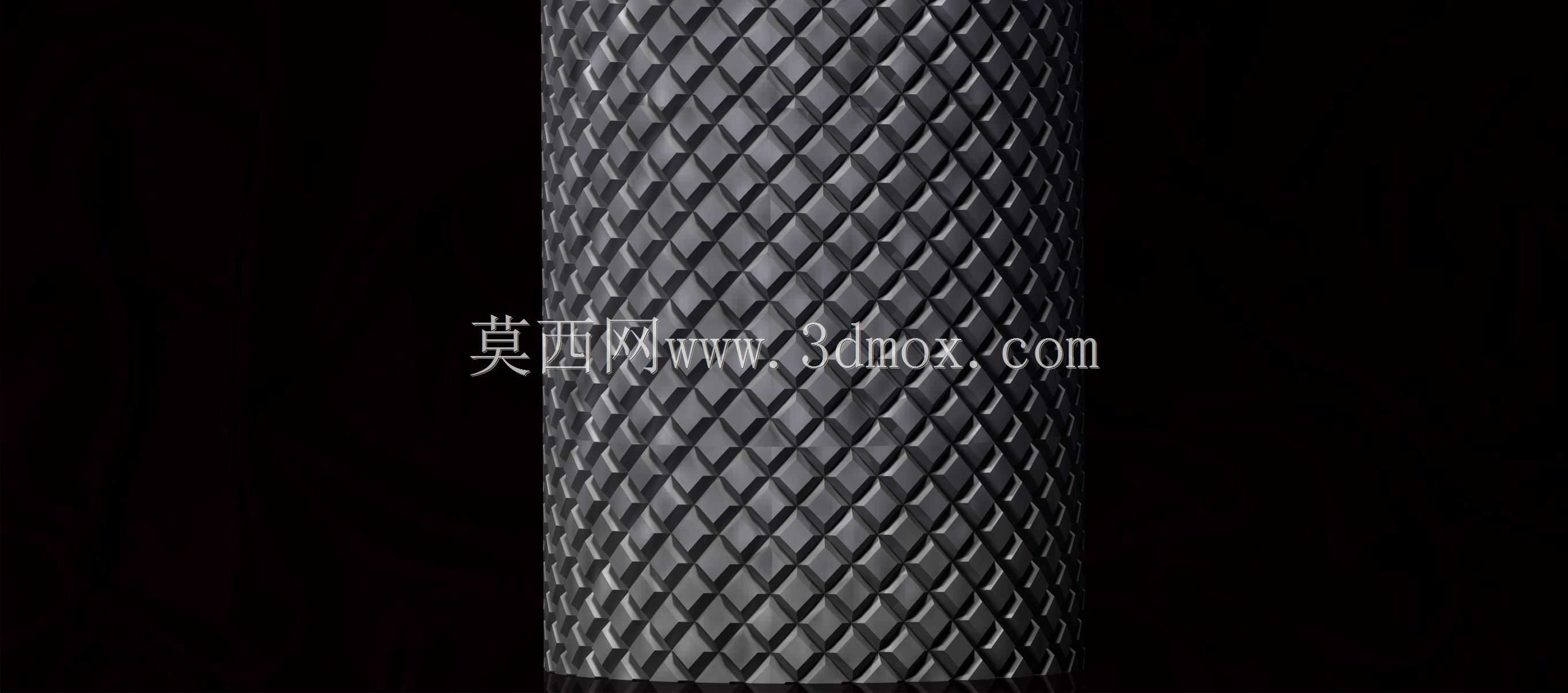

　　这款带菱形滚花纹理的金刚石切割轴，是精密加工场景中常用的切削执行部件，日常在硬脆材料精密切削、薄壁件开槽、电子通讯类零件微细加工工位上都能见到它的身影。不同于普通光轴类切削件，它的工作段表面做了连续菱形凸起的纹理设计，不是为了外观装饰，每一处菱形凸起的棱边都附着有金刚石磨粒层，切削过程中这些分散的切削刃可以同时参与作业，既能够分散单刃切削的冲击力，避免硬脆材料加工时出现崩边、裂纹的问题，也能让切削产生的碎屑顺着菱形纹理的沟槽及时排出，不会堆积在切削面造成工件表面划伤。

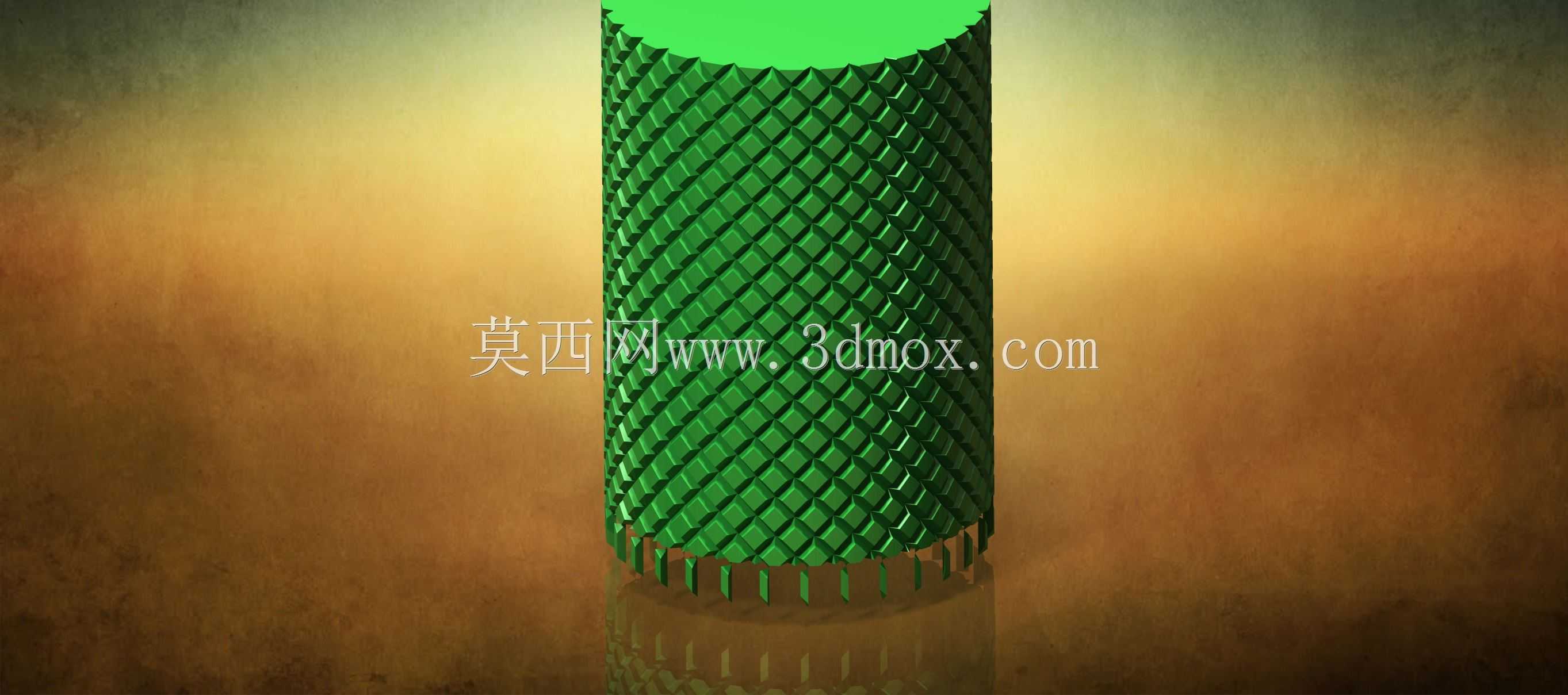

　　从设计逻辑来看，这款轴的整体结构做了分段式处理，上端是光滑的圆柱装夹段，直径公差控制在h6级别，表面粗糙度达到Ra0.8，能够直接适配常规的弹簧夹头、锁紧套类装夹结构，不需要额外做转接衬套就可以安装在高速主轴、走心机的动力输出端，装夹段的长度预留了足够的锁紧行程，即使是在高转速切削工况下，也不会出现轴体打滑、径向跳动超标的问题。中间的工作段是核心功能区，菱形纹理的凸起高度做了统一管控，所有凸起的顶端都在同一个圆柱面上，保证切削时整个圆周面的吃刀量一致，不会出现局部切削过深导致的轴体受力偏载。下端做了等距分布的开口槽设计，这些槽的作用是在切削过程中给切削液留出流通通道，切削液可以顺着槽口直接到达切削接触区，及时带走切削产生的热量，避免金刚石磨粒因为高温出现碳化脱落，延长轴的使用寿命，同时槽的边缘也可以作为辅助排屑结构，把卡在菱形纹理缝隙里的细碎切屑刮落，维持切削面的锋利度。

　　在安装边界上，这款轴的整体长径比控制在合理区间，工作段的直径比装夹段略小，形成的轴肩可以作为安装定位基准，装夹时只要把轴肩贴紧主轴端面，就能保证轴的径向跳动量控制在0.01mm以内，不需要反复打表找正，能够缩短设备换型的调试时间。它的适用场景覆盖了玻璃、陶瓷、硬质合金、复合材料等多种难加工材料的切削加工，尤其是在通讯类零件的微细槽加工、电子外壳的边缘倒角工序中，这种带菱形纹理的金刚石切割轴比普通砂轮切割片的加工精度更高，切削出的槽壁粗糙度可以达到Ra1.6，不需要后续做抛光处理就能直接满足装配要求。

　　实际使用中，这种结构的切割轴相比传统的光滑电镀金刚石轴，握持力更强，金刚石磨粒不容易在大进给切削时脱落，因为菱形凸起的结构相当于给磨粒层提供了更多的附着锚点，磨粒不是只附着在光滑的圆柱表面，而是嵌在菱形纹理的凹陷处，结合面积比光轴提升了近40%，即使是在12000转的高转速工况下做连续进给切削，也不会出现磨粒成片脱落的问题。另外，菱形纹理的排布做了等距错位设计，相邻两圈的菱形凸起刚好错开半个螺距，切削时每一圈的切削刃都不会和上一圈的切削轨迹重合，能够把切削力均匀分散到整个工作段，避免局部应力集中导致的轴体弯曲变形，长时间连续作业也能维持稳定的切削精度，不需要频繁停机校准轴的跳动量。

　　在结构细节处理上，轴体的所有棱边都做了微小的倒角处理，没有尖锐的毛刺，安装时不会划伤操作人员的手部，也不会因为应力集中导致轴体在高速旋转时出现开裂的问题。装夹段的端面做了中心孔设计，需要做外圆磨加工的时候可以直接用顶尖顶持，保证整个轴的同轴度要求，后期如果需要对工作段做修整，也可以用这个中心孔作为定位基准，修整后的圆柱度误差可以控制在0.005mm以内，满足精密加工的精度要求。
