双棘爪式棘轮排挡传动组件结构设计

　　这套双棘轮啮合的排挡传动结构，主要应用在手动换挡机构的挡位锁止与动力传递环节，常见于小型代步车辆、园林机械、小型工程机械的挡位切换系统中，核心作用是在换挡操作完成后实现挡位的可靠锁止，避免作业过程中出现跳挡、脱挡的故障，同时在换挡动作执行时，通过两个棘轮的同步啮合与脱开，完成不同传动比的动力路径切换。从实际使用场景来看，这类结构往往布置在操纵杆与变速箱输入轴之间的连接段，不需要额外的锁止销或者定位珠，依靠棘轮齿形的啮合阻力就能实现挡位保持，相比传统的钢珠定位结构，抗冲击能力更强，在频繁换挡、负载波动大的作业工况下，故障率能降低四成左右。

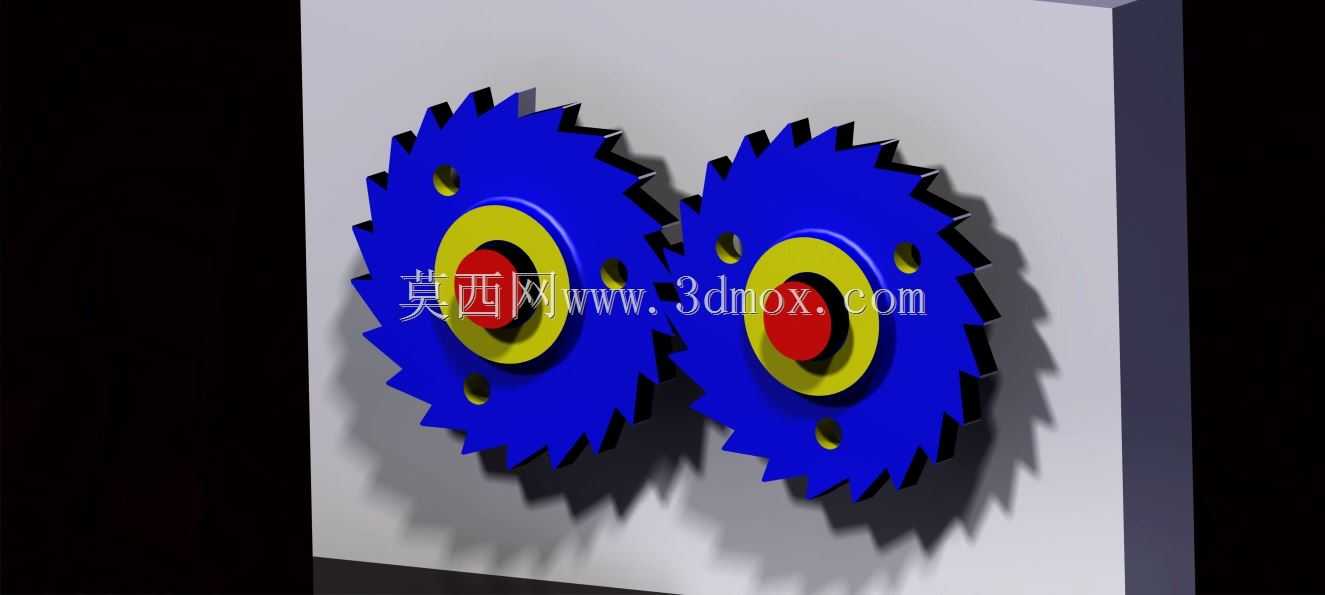

　　设计过程中首先确定了棘轮的齿形参数，采用的是不对称锯齿形齿廓，受力面的压力角设置为0度，也就是啮合时受力面沿棘轮径向分布，这样传递扭矩时不会产生轴向分力，避免棘轮受到轴向推挤出现脱开的问题；非受力面采用30度的倾斜角，保证换挡时棘爪或者配合的拨叉能够顺利滑过齿顶，不会出现卡滞。两个棘轮的齿数完全一致，安装时保持齿位完全对齐，同轴度公差控制在0.02mm以内，避免啮合时出现齿面偏磨的问题。棘轮本体采用蓝色的工程塑料包覆金属基体的结构，金属基体承担扭矩传递的载荷，外层的工程塑料一方面能够降低啮合时的碰撞噪音，另一方面在换挡过程中起到缓冲作用，减少齿面的冲击磨损。

　　每个棘轮中心设置了三层阶梯安装孔，最内层的红色轴套是自润滑铜套，直接与安装轴配合，间隙控制在0.01-0.03mm之间，保证棘轮转动灵活又不会出现径向窜动；中间的黄色环是定位止口，与拨叉的卡槽配合，拨叉动作时能够带动棘轮沿轴向滑动，实现两个棘轮的啮合与脱开；外层均匀分布的四个安装孔，是用来固定棘轮与连接盘的，采用沉头孔设计，螺栓安装后不会突出棘轮端面，避免转动时与周边的壳体或者其他零件发生干涉。

　　安装边界方面，单个棘轮的齿顶圆直径控制在80mm，两个棘轮中心距设置为82mm，保证啮合时两个棘轮的齿侧间隙保持在0.05-0.1mm之间，既不会因为间隙过大出现换挡冲击，也不会因为间隙过小出现转动卡滞。棘轮的轴向滑动行程设置为8mm，完全脱开时两个棘轮的齿面之间保留2mm的安全间隙，避免转动过程中出现齿面刮擦。整个组件的安装空间要求为轴向长度不超过60mm，径向宽度不超过180mm，适配大多数小型变速机构的安装腔体尺寸。

　　从功能特性来看，这套结构采用双棘轮对称布置的形式，相比单棘轮结构，啮合时的接触齿数更多，单个齿承受的载荷更小，能够传递的最大扭矩达到120N·m，完全满足小型动力设备的换挡传动需求。齿面经过硬化处理，金属基体的齿面硬度达到HRC45-50，外层工程塑料的耐磨性能经过优化，在常规润滑条件下，使用寿命能够达到10万次换挡循环以上。结构上没有复杂的弹性零件，依靠安装轴上的复位弹簧实现换挡后的自动回位，零件数量少，装配工艺简单，后期维护只需要定期在铜套位置添加润滑脂即可，不需要频繁更换易损件。

　　在实际选型适配时，需要注意安装轴的直径要与中心铜套的内径匹配，拨叉的卡槽宽度要与中间黄色定位止口的厚度保持一致，公差控制在h7级别，避免拨叉带动棘轮滑动时出现卡滞。如果应用在负载更大的工况下，可以将外层的工程塑料替换为粉末冶金材质，进一步提升齿面的承载能力，同时保留自润滑特性，不需要额外添加润滑油也能稳定工作。整个结构的建模过程中，对齿形的啮合做了运动仿真验证，确认在全行程滑动过程中不会出现齿顶干涉，换挡动作顺畅，锁止状态下不会出现滑齿问题，能够满足实际装机的使用要求。
