Oldhams十字滑块联轴器装配结构建模

项目分类:通用机械零部件 发布时间:2022-07-14 ID:678397
  • Oldhams十字滑块联轴器装配结构建模
  • Oldhams十字滑块联轴器装配结构建模

  在中小功率传动系统的轴系布局里,两轴间不可避免存在径向偏移、角向偏差或是安装过程中产生的同轴度误差,这类偏差如果直接通过刚性轴套连接,会在轴端、轴承位置产生极大的附加交变载荷,轻则加剧轴承磨损、增大传动噪音,重则出现轴系疲劳断裂、传动失效的故障。Oldhams联轴器也就是十字滑块联轴器,正是针对这类两轴存在径向错位的传动场景开发的挠性传动部件,这类结构常应用在轻工机械、输送设备、小型机床进给轴、通用泵阀传动端这类转速不高、载荷平稳的传动位置,相比膜片联轴器、波纹管联轴器这类高精度挠性部件,它的容错能力更强,加工成本更低,维护拆装也更简便,对安装精度的容忍度更高,非常适合车间现场安装条件有限、后期维护频次较高的通用传动场景。

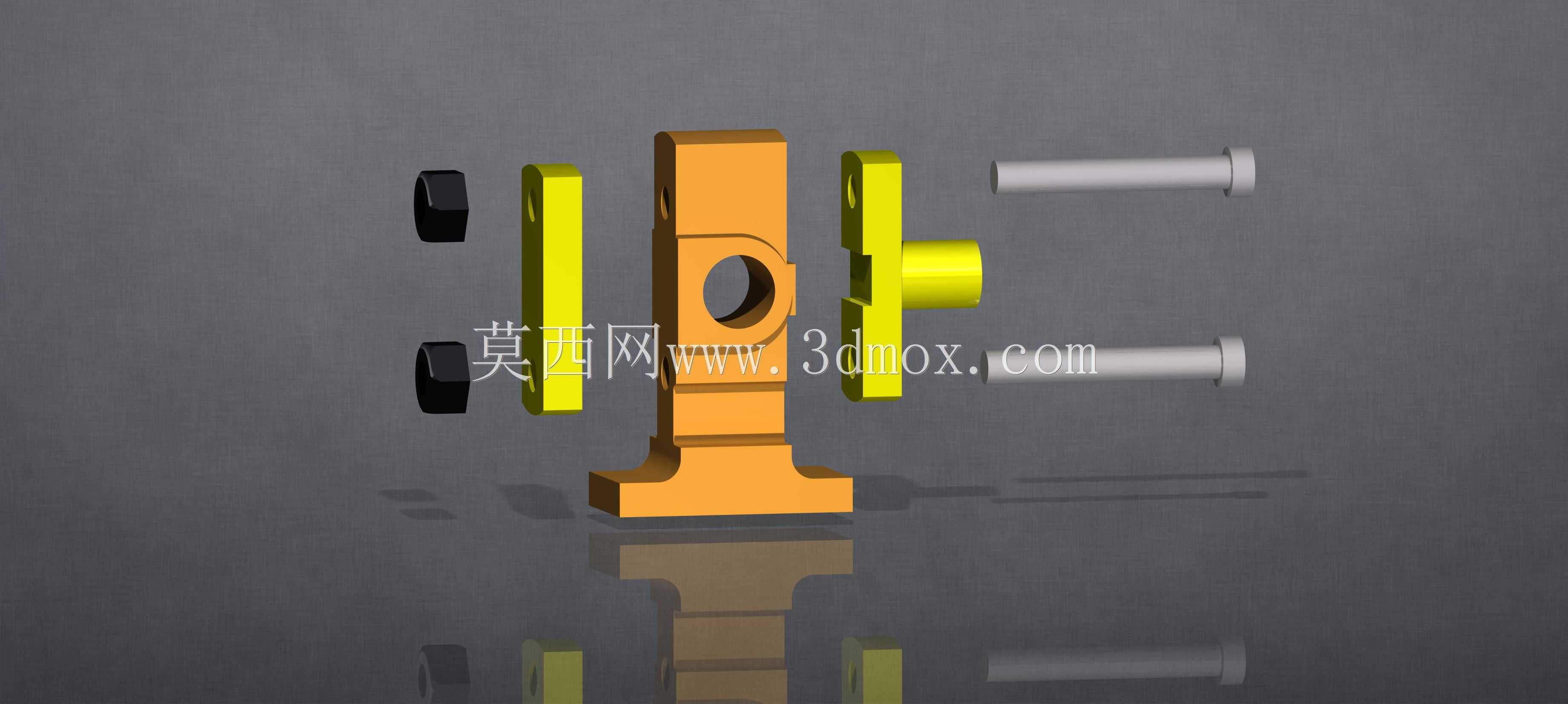

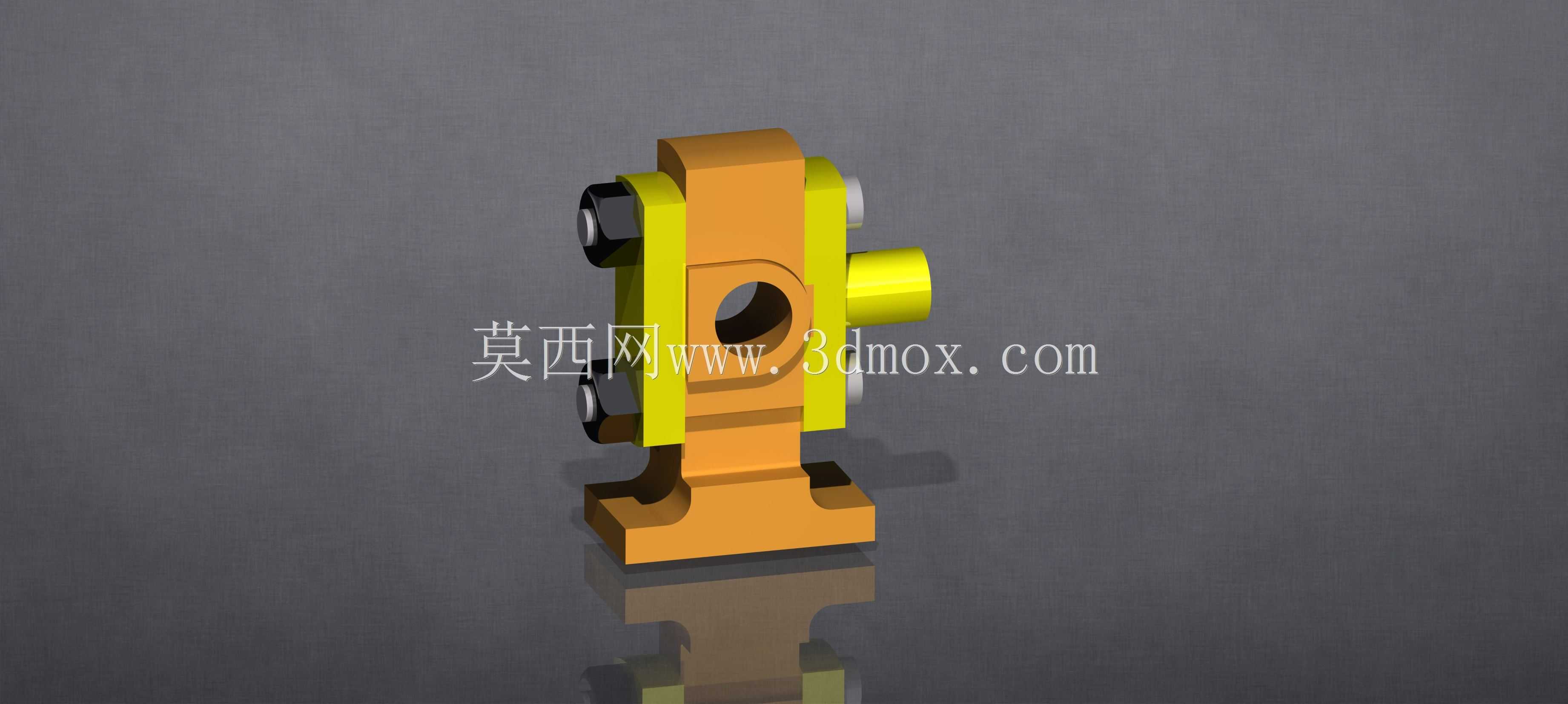

  这套建模完整还原了Oldhams联轴器的全部装配零件,包含两端的轴套、中间的十字滑块、以及配套的轴向紧固螺栓。从结构逻辑来看,两端的轴套分别与主动轴、从动轴配合,轴套端面开有沿直径方向的通槽,中间的十字滑块两个端面分别带有互相垂直的凸榫,两个凸榫分别嵌入两端轴套的端面槽内,当两轴存在径向偏移时,滑块可以在轴套的槽内做相对滑动,以此补偿两轴间的径向错位,同时传递旋转扭矩。建模过程中严格遵循机械设计手册里的尺寸配合逻辑,轴套内孔按照常用的过渡配合公差带预留了装配间隙,端面槽与滑块凸榫的配合采用间隙配合,保证滑动过程无卡滞,同时不会因为间隙过大产生传动冲击。

  从安装边界来看,这类联轴器的径向尺寸相对紧凑,轴向安装长度短,不需要额外的胀紧结构或是复杂的锁紧机构,只需要通过轴套侧面的紧定螺钉或是端面的螺栓压盖,就能完成与轴端的固定,现场安装时不需要复杂的对中工装,只需要保证两轴的径向偏移量在滑块的滑动行程范围内即可正常工作。建模时还原了零件的所有细节特征:轴套上的安装孔做了倒角处理,避免装配时刮伤轴表面;十字滑块的凸榫边缘做了小圆角过渡,减少滑动过程中的应力集中;配套的紧固螺栓采用标准件建模,螺纹段、光杆段、螺栓头的尺寸完全符合国标紧固件的参数,装配时螺栓穿过轴套端盖的通孔,与轴套上的螺纹孔配合,实现轴向的限位固定,防止传动过程中滑块从轴套槽内脱出。

  在实际工程应用中,这类联轴器的滑块通常采用尼龙、含油粉末冶金或是黄铜材质,依靠材料自身的自润滑特性减少滑动面的磨损,不需要额外添加润滑脂,后期维护只需要定期检查滑块的磨损量,当滑块凸榫的磨损量超过设计阈值时直接更换滑块即可,不需要整体拆卸两端的轴套,维护成本极低。建模时充分考虑了实际加工的工艺性,所有零件的拔模斜度、加工退刀槽、倒角特征都做了还原,没有出现无法加工的倒扣结构或是壁厚突变的问题,轴套的安装基准面、滑块的滑动面都做了平面度的特征还原,保证装配后滑动顺畅。相比刚性凸缘联轴器,Oldhams联轴器可以补偿最大0.04倍轴径的径向偏移,同时允许存在小角度的角向偏差,非常适合轴系对中难度大、工作过程中存在基础沉降的设备场景,在小型输送线的辊筒传动、包装设备的分度轴传动、普通离心泵的动力端连接场景中应用十分广泛。这套装配建模完整呈现了零件间的装配约束关系,所有配合面的接触关系、运动副的滑动逻辑都和实物完全一致,可以直接用于装配干涉检查、运动仿真验证,也能作为非标设计时的选型参考模型,帮助设计人员快速核对安装尺寸、评估轴系布局的空间占用。
