直列四缸发动机工作动画三维建模

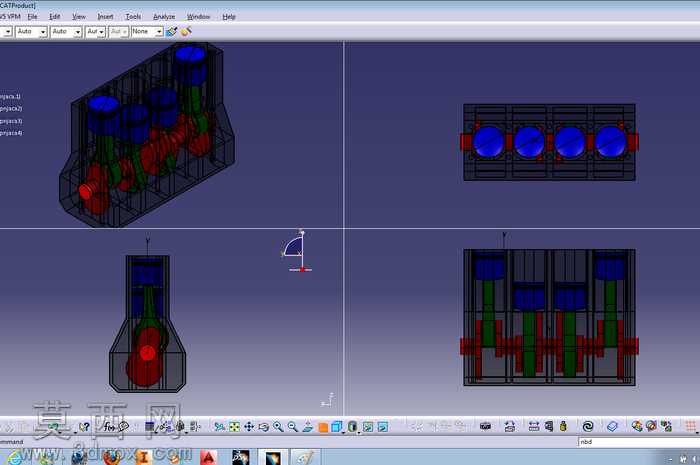

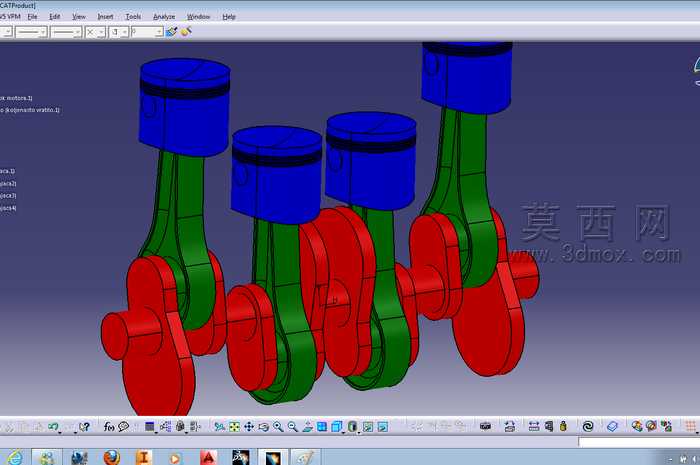

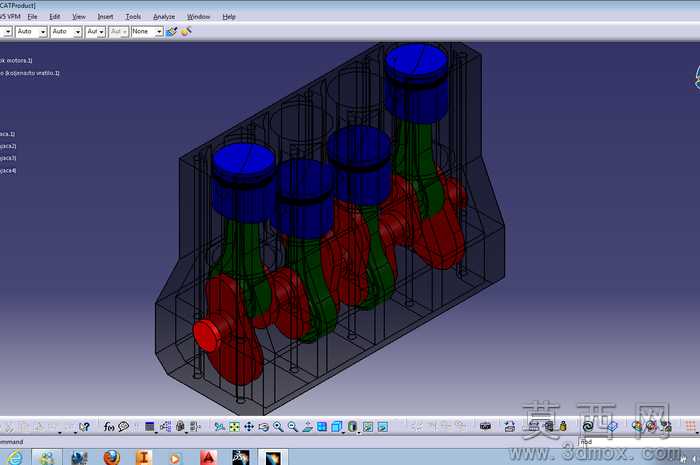

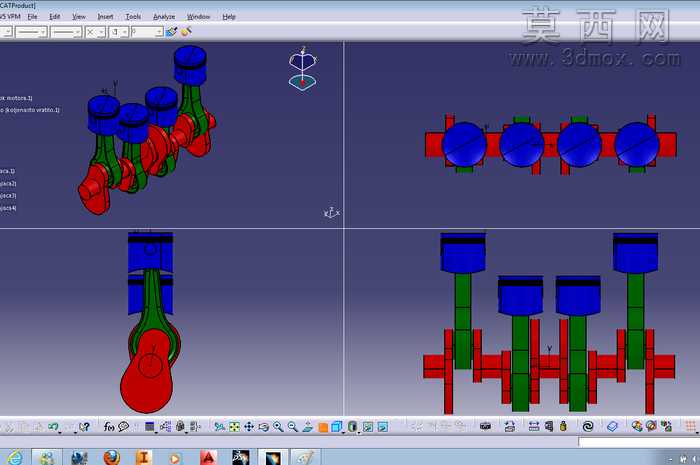

本作品为直列四缸内燃机的运动仿真三维建模成果，建模过程围绕四缸发动机的实际机械结构展开，严格遵循奥托循环内燃机的机械运动逻辑搭建各部件的装配约束关系。建模阶段首先完成发动机核心组件的参数化绘制：依据四缸机的缸心距标准参数，依次完成气缸体、气缸盖的基础实体建模，保证缸筒内壁的圆柱度公差符合设计规范；随后对曲柄连杆机构进行精细化建模，曲轴部分按照四缸机1-3-4-2的点火顺序，设置四个曲柄销的相位角互为180度，确保各缸活塞运动行程的相位差符合做功顺序要求，连杆部分采用剖分式连杆大头结构，还原连杆轴瓦的装配位置，活塞部分则还原活塞销座、气环槽、油环槽的细节结构，保证活塞与连杆、缸筒的装配约束符合实际机械配合要求。完成静态结构建模后，重点进行运动仿真模块的参数设置：为曲轴添加旋转驱动副，设置合理的额定工作转速，通过连杆的传动约束带动活塞在缸筒内完成往复直线运动，同时为配气机构添加对应相位的凸轮驱动约束，还原进排气门随曲轴转动的开闭时序，保证动画过程中各部件的运动无干涉、时序完全匹配真实四缸发动机的工作循环。材质与渲染环节，为气缸体、气缸盖赋予铸铁材质，调整材质的粗糙度与金属度参数还原铸铁缸体的哑光金属质感，为曲轴、连杆、活塞等运动部件赋予锻钢与铝合金的对应材质，区分不同部件的材质视觉差异，为密封件、管路等附属部件赋予橡胶材质，提升模型的视觉真实度。动画渲染阶段采用逐帧烘焙的方式，完整呈现四个气缸依次完成进气、压缩、做功、排气四个冲程的连续运动过程，清晰展示曲柄连杆机构将活塞往复直线运动转化为曲轴旋转运动的机械原理，可直观观察到不同气缸在同一时刻所处的工作冲程差异，以及曲轴、连杆、活塞三者的运动配合关系，整个建模过程严格遵循机械设计的尺寸规范与运动逻辑，未添加多余的装饰性结构，所有部件的尺寸比例、运动行程均参考量产民用四缸发动机的通用参数设置，确保仿真动画能够准确还原四缸发动机的实际工作状态，可用于内燃机原理教学、机械结构演示等场景。
