发动机台架程序集三维结构设计

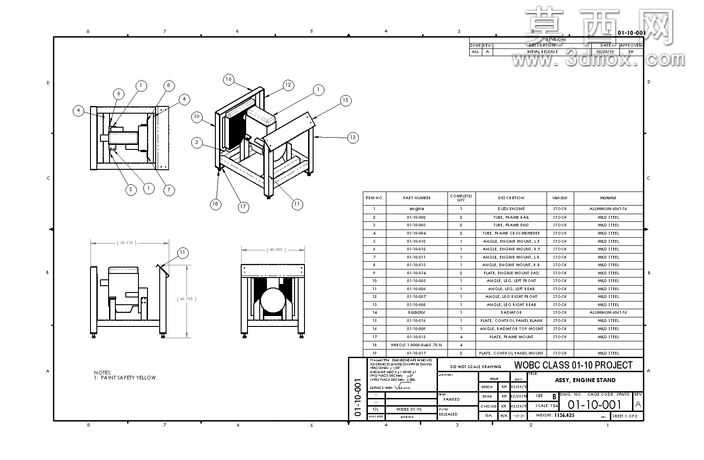

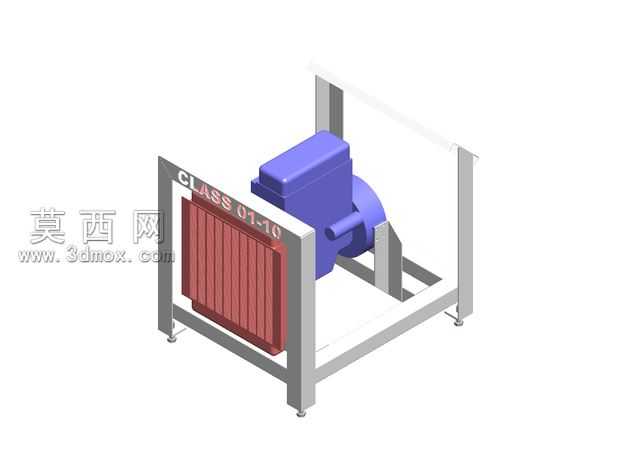

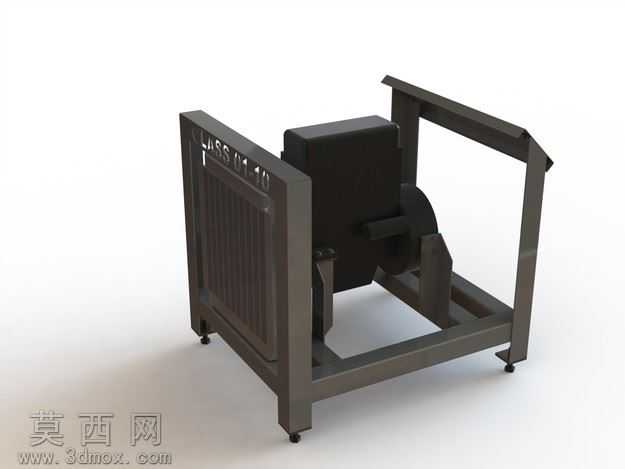

本作品为发动机台架程序集的三维结构设计，建模过程依托三维参数化设计软件完成，整体遵循机械装配设计的基准统一原则，以台架主承载框架为核心基准开展各子部件的建模与装配工作。建模阶段首先梳理台架的功能逻辑，明确其作为发动机性能测试承载工装的核心定位，依次完成主支撑梁、发动机安装定位座、管路固定支架、传感器安装位、程序控制模块安装仓等结构的参数化建模，每个零件的建模均严格遵循机械设计公差规范，对安装贴合面、定位销孔、螺栓过孔等关键配合结构做了精准的尺寸约束，确保各部件装配时无干涉问题。材质赋予环节结合台架各部件的实际工况进行匹配，主承载框架部分赋予高强度结构钢材质，调整材质的粗糙度、金属反光度参数还原热轧钢材的真实质感；发动机安装定位座赋予调质合金钢材质，体现其高强度耐磨的属性；程序控制模块的外壳部分赋予冷轧钢板喷塑材质，设置哑光表面质感区分于金属结构件；管路部分根据介质不同分别赋予耐油橡胶、不锈钢材质，通过材质色彩与质感的差异清晰区分不同功能的部件，提升模型的辨识度。结构设计上充分考虑台架的实用性与通用性，主框架采用模块化拼接结构，可通过更换不同规格的安装定位座适配不同型号的发动机，预留的传感器安装位覆盖温度、压力、转速、扭矩等常规发动机测试参数的采集需求，程序控制模块安装仓做了走线槽与散热孔的细节设计，既保证控制线路的规整排布，也满足电控元件的散热需求。装配过程采用自下而上与自上而下结合的设计思路，先完成单个标准件与定制零件的建模，再导入总装配环境中通过重合、同轴、距离等配合约束完成整体装配，装配完成后开展全局干涉检查，对存在配合冲突的部位调整零件尺寸，确保整个装配体的结构合理性。渲染环节搭建了工业测试场景的光照环境，采用主光源加辅助补光的布光方式，避免金属结构出现过曝或死黑区域，调整渲染参数输出清晰的结构展示图，可直观呈现台架各部分的连接关系与布局逻辑，整个模型完整还原了发动机测试台架的机械结构与程序集成安装布局，能够为发动机测试工装的设计优化、装配教学、方案展示提供精准的三维数字参考。
