通讯设备用L形折弯冲压固定支架

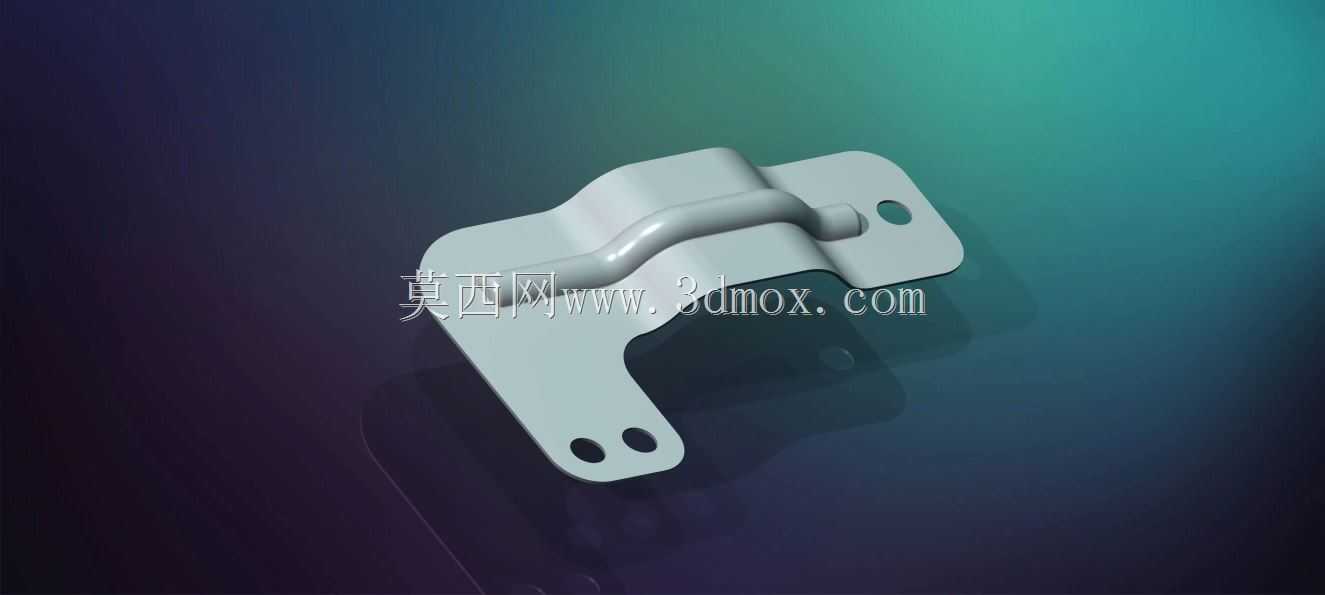

　　在通讯终端设备的内部结构装配环节，这类L形折弯支架是承担部件定位、载荷传导的核心连接构件，常见于手持通讯设备、小型通讯基站终端、车载通讯模组的内部装配场景，主要作用是将PCB板、信号模块、电池组件等核心部件与设备主壳体形成可靠的刚性连接，避免设备在跌落、振动、温度交变工况下出现部件移位、接插件松脱的问题。从结构设计逻辑来看，该支架采用单工序折弯成型的钣金结构，基材选用常规冷轧镀锌钢板，冲压落料后完成两次90度方向的折弯，其中长侧边设置两个同轴安装孔，用于和设备主壳体的注塑螺柱对位锁附，短侧边设置单个安装孔，用于固定待支撑的功能模块，折弯过渡区域设计有凸起的加强筋结构，这处加强筋并非装饰性结构，

　　而是通过局部拉伸成型提升折弯位置的截面惯性矩，避免支架在承受纵向载荷时出现折弯角度变形，经过实际力学验算，该加强筋结构可让支架的抗弯折载荷提升40%以上，完全满足手持通讯设备1.2米自由跌落的结构强度要求。在安装边界的尺寸控制上，该支架的折弯内R角严格匹配板材厚度的1.5倍设计，既避免折弯时出现板材外侧拉裂的问题，也能控制折弯后的回弹量在0.5度以内，保证安装孔位的位置度公差控制在±0.1mm范围内，和壳体螺柱对位时不需要额外的纠偏调整，适配自动化产线的快速装配要求。支架的三个安装孔均采用翻边冲孔工艺，孔壁高度达到板材厚度的0.8倍，锁附自攻螺丝时可以形成更长的螺纹啮合长度，相比直接冲孔的结构，螺丝锁附后的拉脱力可提升60%，

　　同时不会出现孔位周边板材变形的问题。在实际应用中，这类支架的表面处理采用电镀锌钝化工艺，盐雾测试时间可达到48小时以上，不会在设备长期使用过程中出现锈蚀掉屑的问题，避免锈蚀碎屑掉落到PCB板上造成电路短路。从结构优化的角度来看，该支架的非安装面做了避空倒角处理，不会和周边的FPC排线、天线弹片形成结构干涉，折弯边的边缘做了压毛边处理，装配过程中不会划伤操作人员的手套，也不会割破周边的绝缘保护膜。在通讯设备的堆叠装配场景中，该L形结构可以充分利用壳体内部的直角空间，在不额外占用设备厚度方向空间的前提下，为功能模块提供稳定的支撑点，相比平直的固定片，L形结构可以同时实现两个垂直方向的位置约束，减少额外的定位零件数量，

　　降低整机的装配成本和物料管理成本。在振动工况的适应性设计上，支架的安装孔位周边设计有微小的沉台结构，锁附螺丝后沉台可以和壳体的定位凸台形成嵌合，即使螺丝出现轻微的松动，支架也不会出现横向的滑移，保证被固定部件的位置精度始终满足设计要求。对于结构设计从业者来说，这类看似简单的钣金支架，核心的设计难点不在于外形构建，而在于对成型工艺、装配公差、工况载荷的综合把控，每一处折弯角度、每一个孔位的位置、每一条加强筋的尺寸，都需要结合实际的生产工艺和使用场景反复校核，避免出现成型困难、装配干涉、强度不足的问题。
