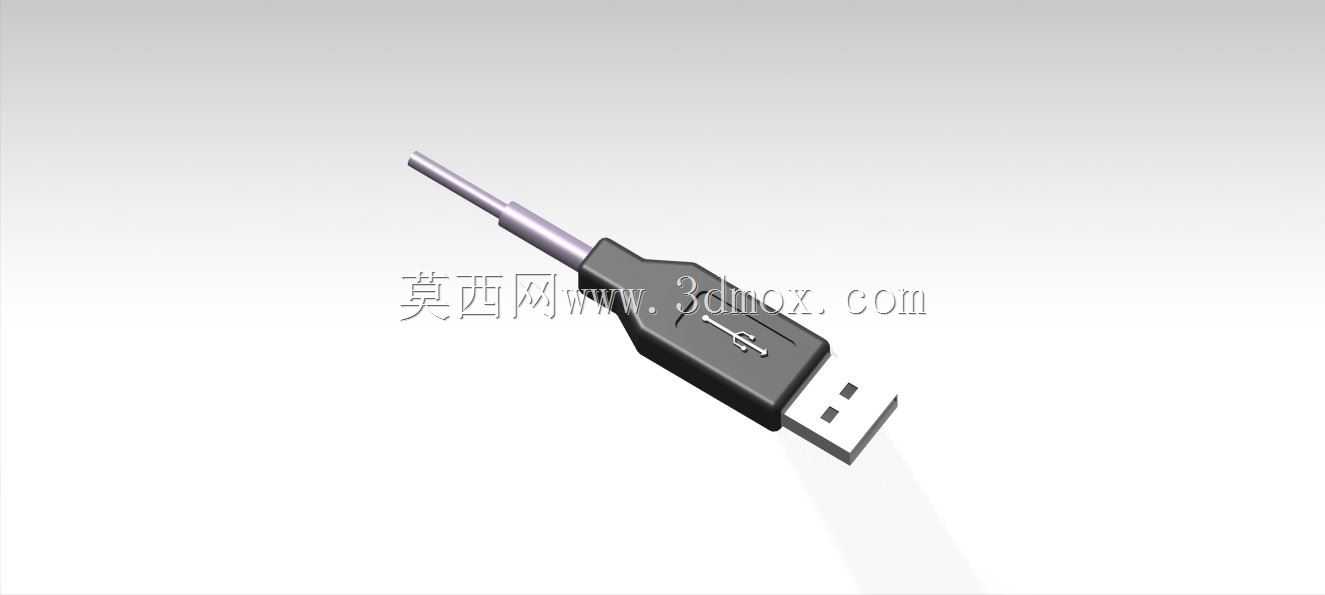

USB通用串行总线接口结构三维设计

项目分类:通讯工具类 发布时间:2022-07-14 ID:678405
  • USB通用串行总线接口结构三维设计

  日常电子设备互联场景中,通用串行总线接口是普及率最高的互联部件,从工业控制设备的调试端口、办公外设的数据传输,到消费电子的充电与数据交互,这类接口的结构可靠性直接决定了设备连接的稳定性。做这类接口的三维结构设计时,首先要考虑的是实际插拔场景下的受力边界,公头插入母座的过程中,金属插舌的导向角度需要控制在合理范围,避免插入时出现卡滞或者插偏导致针脚弯折的问题,很多现场调试场景下操作人员不会刻意对准接口,导向段的圆弧过渡设计能大幅降低误操作带来的接口损坏概率。

  从结构分层来看,这类接口的金属外壳部分首先承担物理防护与屏蔽作用,外壳的壁厚设计需要兼顾抗形变能力与整体重量,日常使用中接口侧面经常会受到线缆拖拽带来的侧向力,外壳的折弯处需要做加强筋结构,避免多次受力后出现外壳变形导致内部插针移位。内部的绝缘基座部分需要精准固定金属接触片,接触片的伸出长度、弹片行程都要匹配通用母座的尺寸规范,弹片的接触压力需要控制在合理区间,压力过小会导致接触不良出现数据传输丢包,压力过大则会提升插拔力,长期使用会加速接触片磨损。尾部的线缆衔接位置需要做防弯折的锥度过渡,很多使用场景中线缆会在接口尾部反复弯折,这个位置的应力释放结构如果设计不到位,很容易出现线缆内部线芯断裂的问题,过渡段的长度与锥度需要匹配常规线缆的弯曲半径,让弯折应力分散在更长的线缆段上,而不是集中在接口与线缆的衔接点。

  设计过程中需要严格卡控安装边界尺寸,公头的整体外轮廓尺寸要符合通用规范,确保能适配各类标准母座以及带保护壳的母座接口,很多设备的接口会做内凹设计,如果接口头部的尺寸公差控制不到位,就会出现插不到位的情况。金属插舌的长度、宽度、厚度公差需要控制在极小范围内,既要保证插入时的顺畅度,也要避免插入后出现旷量,长期晃动导致接触片磨损。绝缘基座与金属外壳的配合需要做卡扣结构,不需要额外粘接就能实现牢固固定,装配时可以直接压合到位,提升生产装配效率。接触片的走线槽需要在绝缘基座上精准定位,每一个接触片对应的针脚定义位置不能出现偏差,避免焊接线芯时出现线序错误。

  从实际应用场景出发,这类接口不仅要考虑常规室内办公环境的使用需求,还要兼顾工业场景下的耐温、耐插拔需求,金属部分的材质选择需要考虑抗氧化能力,避免长期使用后接触表面氧化导致接触电阻升高,影响数据传输与充电效率。绝缘基座的材质需要具备一定的阻燃性能与耐温性能,在大电流充电场景下不会因为局部升温出现形变。很多工业设备上的接口需要频繁插拔调试,接触片的表面镀层厚度与材质需要匹配上万次的插拔寿命,避免短期使用后就出现接触不良的问题。

  建模过程中需要把各个零件的配合间隙做精准设定,金属外壳与绝缘基座之间的压合间隙要控制在合理范围,间隙过大会导致装配后出现松动,间隙过小则会导致压装时外壳变形。接触片与绝缘基座的卡槽配合要做到过盈配合,确保多次插拔后接触片不会出现移位。尾部的线缆固定位置需要设计压线结构,装配时可以将线缆外被与接口本体牢固固定,避免拖拽线缆时直接拉扯内部线芯与接触片的焊接点。整个接口的外形设计要符合人体工程学,手持插拔的位置要做防滑的纹理或者弧度设计,方便操作人员施力,插拔过程中不会出现打滑的情况。另外还要考虑接口与各类设备外壳的干涉问题,头部的轮廓要做倒角处理,插入内凹式接口时不会被设备外壳卡住,适配不同设备的接口安装结构。
