带环连接式金属吊装固定吊耳结构设计

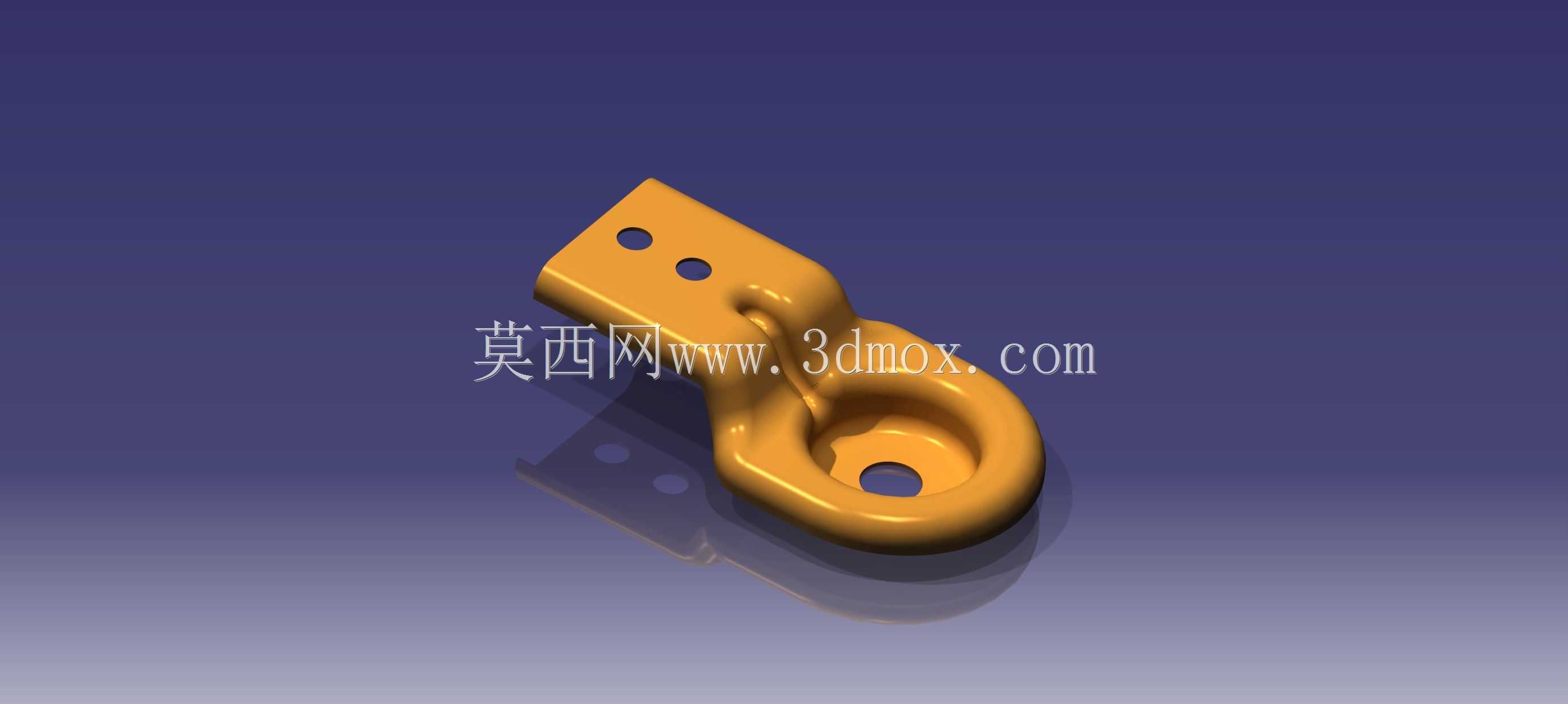

　　这类带环体的片状吊耳结构，在中小载荷的工位固定、轻型设备吊装、工装夹具挂接场景中应用十分广泛，不同于大吨位起重设备使用的焊接式重型吊耳，这类一体成型的冲压+机加工结构件，更适配100kg以内的静态挂装、小范围移位吊装需求，常见于通讯机柜壁挂固定、小型工装台侧面挂点、生产线轻型工具挂装、户外小型设备的防风拉索连接点位。从结构功能上看，该零件分为两个功能区段，平直段为安装固定区，环型段为载荷承接区，平直段上开设的两个同轴通孔，用于穿装螺栓完成与基体的连接固定，两个孔位的间距设计需要匹配常用的M6、M8螺栓安装孔距标准，避免安装时出现孔位错位无法装配的问题，平直段与环段之间的过渡圆弧做了加厚隆起的加强筋设计，

　　这部分是整个零件的应力集中核心区，在承受斜向拉拽载荷时，过渡区会承接来自环段的弯折力矩，隆起的加强结构可以在不增加整体板材厚度的前提下，大幅提升截面的抗弯模量，避免长期受载后出现过渡区开裂、平直段与环段连接处变形的问题。环段中心的通孔为挂接点位，孔边做了整圈的卷边圆滑处理，一方面可以去除冲压后的锐边毛刺，避免挂接绳索、卸扣时出现割绳的问题，另一方面卷边结构相当于在孔位周边增加了一圈加强翻边，提升孔位的局部承压能力，当挂接件与孔壁发生挤压、相对转动时，不会因为孔壁太薄出现孔位变形失圆的情况。设计这类零件时，首先要明确安装边界条件：平直段的总宽度不能超过安装基体的贴合面宽度，否则安装后平直段两侧悬空，螺栓锁紧时会出现零件翘曲，

　　导致贴合面存在间隙，长期受载后螺栓容易出现松动；平直段的厚度需要匹配所选螺栓的夹紧长度范围，过厚会导致螺栓啮合牙数不足，过薄则会导致夹紧力冗余不足，受振动后容易松脱。环段的内孔直径需要适配常用的轻型卸扣、弹簧挂钩、钢丝绳套的尺寸，常规同载荷等级的挂接件直径多在6-8mm区间，内孔设计为10mm左右即可预留足够的装配间隙，避免出现挂接件无法穿入的问题，同时环段的外圆半径不能过大，否则会占用过多的安装周边空间，在狭小的机柜内部、工装侧面安装时容易和周边零部件发生干涉。从载荷传递路径来看，当环段承受垂直向下的拉力时，载荷会通过过渡区的加强结构均匀传递到平直段的两个安装螺栓上，两个螺栓孔的位置设计在平直段远离环段的一侧，

　　让两个螺栓的受力尽量均匀，避免出现靠近过渡区的螺栓承受绝大部分载荷、远端螺栓几乎不受力的偏载情况；如果承受的是斜向拉拽载荷，过渡区的圆弧隆起会将弯折应力分散到更大的截面区域，避免应力集中在平直段与环段的直角交接位置，这也是很多同类简易吊耳容易出现断裂的核心位置，很多简易结构直接将平板折弯成环，没有做过渡区的加强处理，在斜向载荷作用下，折弯位置的应力会达到材料屈服强度的3倍以上，几次受载后就会出现裂纹。零件的整体外形做了全周的圆角处理，没有尖锐的外凸棱角，一方面是冲压加工的工艺需求，避免冲压时出现边角撕裂的问题，另一方面在安装、搬运过程中也不会划伤操作人员，在户外场景使用时，圆滑的外形也不容易出现积水积尘的问题，降低锈蚀的概率。安装时需要注意，平直段的贴合面必须与基体完全贴合，不能在贴合面之间垫放不规则的垫片，否则会导致零件受载时出现附加的弯折力矩，大幅降低额定承载能力，两个安装螺栓需要加装防松垫圈，在有振动的使用场景下，建议使用涂胶螺栓或者尼龙锁紧螺母，避免长期振动后螺栓松脱引发安全隐患。这类零件的材料一般选用Q235或者304不锈钢，根据使用场景的防腐需求选择，普通室内工装场景使用Q235做喷塑处理即可，户外或者有防腐需求的场景则选用304不锈钢做抛光或者钝化处理，不需要额外做表面涂装，降低后期维护成本。
