带法兰连接S型弯式流体输送管道结构

　　在民用给排水、小型工业流体输送、卫浴管路布设等场景中，这类带法兰连接结构的S型弯管是管路系统里解决空间错位、规避干涉的核心连接件。日常做管路布设时，经常会遇到两端接口不在同一直线、甚至存在轴向与径向双重错位的情况，硬接直管不仅会让管路产生额外装配应力，长期运行下还容易在接口位置出现渗漏，甚至因为应力集中导致管壁开裂，这时候这类成型弯管的作用就体现出来了。

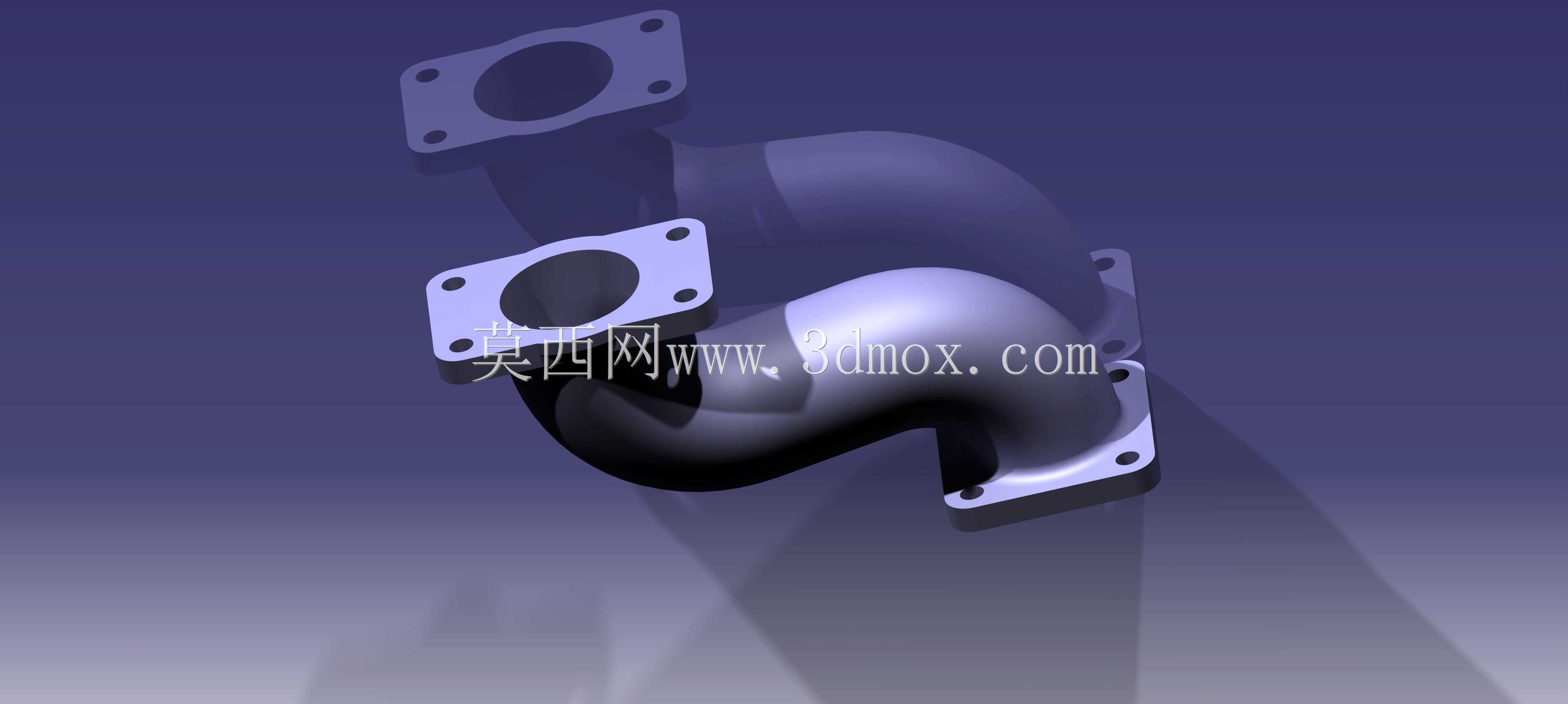

　　从结构设计来看，这款弯管采用一体成型的S型流道，两端的连接法兰采用方形带安装孔的结构，四个安装孔对称分布在法兰端面的四个角，安装时可以通过螺栓穿过孔位将管道与两端的设备接口、管路接口牢牢压紧，法兰端面预留了密封件安装的沉台位置，装配时搭配对应规格的密封垫片，就能保证连接位置的密封性能，避免流体输送过程中出现跑冒滴漏的问题。流道部分做了顺滑的圆弧过渡，没有直角弯折的结构，流体在管内流动时不会因为突然变向产生过大的局部阻力，能有效降低管路系统的压损，减少输送过程中的能耗，同时也能避免直角位置长期受流体冲刷出现磨损，延长管路的使用寿命。

　　做结构设计的时候，首先要考虑的是安装边界的适配性，两端法兰的安装孔中心距需要和对接接口的孔位完全匹配，不然现场安装时会出现孔位对不上、螺栓穿不过去的问题，法兰端面的平面度也有严格要求，如果端面翘曲，哪怕螺栓拧得再紧，密封垫片受压不均匀，还是会出现渗漏。弯管的弯曲半径不能太小，过小的弯曲半径不仅会增加流体阻力，在加工成型的时候还容易出现管壁减薄、甚至弯裂的问题，尤其是金属材质的管道，冷弯成型时弯曲半径一般要控制在管径的1.5倍以上，才能保证管壁厚度均匀，满足承压要求。

　　实际应用中，这类管道除了卫浴给排水场景，在小型设备的冷却循环管路、低压气动系统的管路布设中也经常用到，比如小型工业设备的冷却水回路，经常需要绕过设备内部的其他元器件，这时候用标准角度的90度弯管拼接不仅会增加很多接口位置，提高渗漏风险，还会占用更多的安装空间，一体成型的S型弯管可以根据实际的错位距离设计两个弯段的角度和长度，直接实现两个错位接口的连接，减少管路接头数量，提升整个管路系统的可靠性。

　　建模过程中需要重点关注几个细节：一是法兰安装孔的位置度公差，要保证和对接件的孔位同轴，装配时不需要强行掰动管道就能穿入螺栓，避免装配后管道长期受内应力影响；二是流道内壁的顺滑度，建模时要保证两个弯段的衔接位置没有凸起或者凹陷，不然流体经过时会产生紊流，不仅增加阻力，还容易在凹陷位置积存杂质，长期使用后出现管路堵塞的问题；三是管壁厚度的一致性，尤其是弯曲段的位置，要保证成型后的壁厚满足承压要求，不能出现局部过薄的情况，不然管路承压时容易在薄弱位置出现破裂。

　　现场安装的时候，这类法兰连接的管道不需要做焊接或者套丝操作，只需要在两端法兰之间垫好密封垫片，对齐孔位后拧紧螺栓即可，安装效率比传统的螺纹连接、焊接连接高很多，后期维护拆卸也很方便，如果管路出现问题，只需要松开螺栓就能更换配件，不需要破坏整个管路结构。对于空间紧凑的布设场景，这类一体弯管可以根据实际的安装空间调整弯段的角度和长度，在保证流道顺畅的前提下尽可能缩小占用空间，适配不同设备内部的紧凑布局需求。

　　另外在选型时，需要根据输送的流体介质选择对应的管道材质，输送普通生活用水可以用常规的工程塑料或者镀锌材质，输送有一定腐蚀性的流体则需要选用不锈钢或者耐腐蚀工程塑料材质，法兰的密封垫片也要根据介质特性选择对应的材质，比如输送高温流体要选用耐高温的石墨垫片或者金属缠绕垫片，输送普通冷水用橡胶垫片即可，保证密封件在对应工况下不会出现老化、腐蚀失效的问题。
