六辐式轻量化储能飞轮结构设计

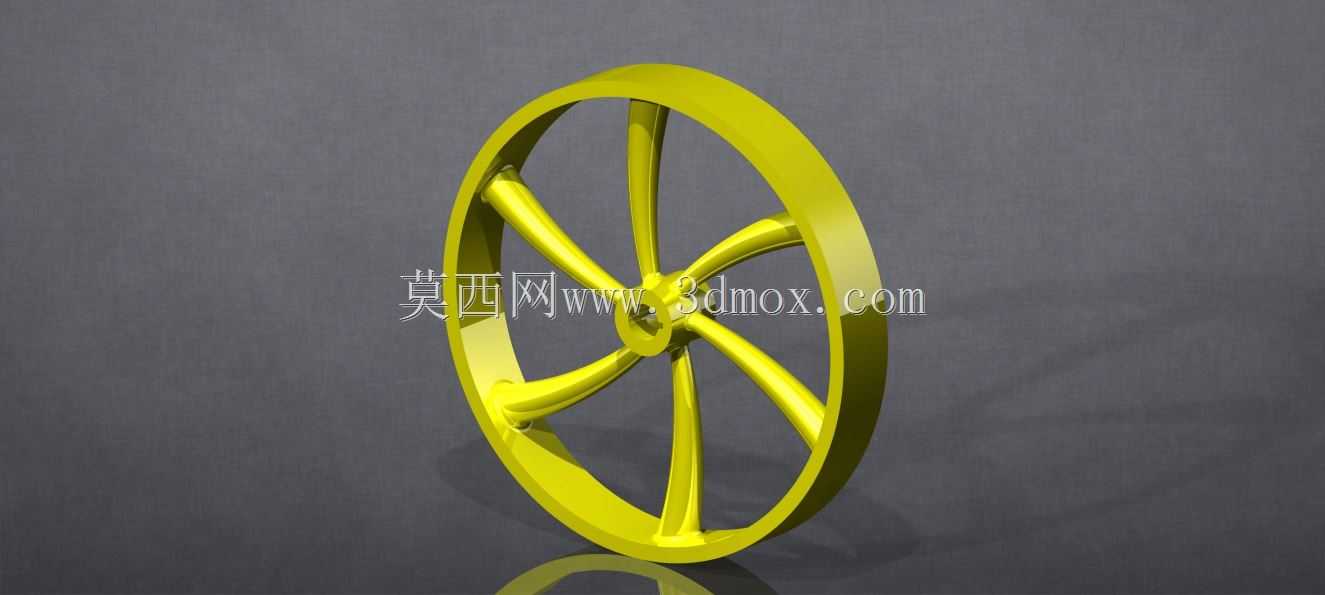

　　在旋转类机械设备的动能调节场景中，飞轮是依靠自身较大转动惯量实现能量存储与释放的核心部件，常见于内燃机、冲压设备、往复式压缩机、小型储能装置等存在周期性转速波动的工况中，作用是平滑动力输出端的转速波动，当设备主动力输出扭矩大于负载需求时，飞轮将多余动能转化为自身转动动能存储，当负载扭矩突增超过主动力输出能力时，飞轮释放存储的动能补充动力缺口，避免设备出现转速骤降、卡滞甚至停车的问题。这款六辐式飞轮在结构设计上没有采用传统的实心轮盘结构，而是通过六根曲面过渡的轮辐连接中心轮毂与外缘轮缘，在保证整体结构强度满足转动工况需求的前提下，大幅削减了非必要的实体材料占比，有效降低了轮体自身的静重，减少了设备启动阶段需要克服的自身转动惯量冗余，

　　同时曲面过渡的轮辐结构能够更好地分散高速旋转时产生的离心应力，避免直辐条结构容易出现的应力集中问题，降低轮体在长期交变载荷下出现辐条根部开裂的风险。从安装边界来看，中心轮毂位置预留了与传动轴配合的安装孔位，孔位周边做了加厚处理，能够传递额定工况下的扭矩载荷，安装时需要保证轮毂与传动轴的同轴度公差控制在合理范围内，避免高速旋转时出现偏心振动，轮缘部分采用等厚度环形结构，质量分布尽可能集中在轮体最大回转半径处，在相同整体质量下能够获得更大的转动惯量，提升单位质量的储能效率。在实际选型适配时，需要结合设备的转速波动允许范围、周期性负载的波动幅度、传动轴的额定扭矩承载能力来匹配对应尺寸的飞轮，

　　这款轻量化结构的飞轮尤其适合对设备自重有严格限制、启动频次较高的应用场景，比如小型便携式动力设备、教学演示用传动试验台、小型往复式动力装置等，相比同转动惯量的实心飞轮，它的自身重量更低，安装时对支撑轴承的静载荷压力更小，能够一定程度上延长轴承的使用寿命。设计过程中针对轮辐与轮毂、轮缘的衔接位置做了大圆角过渡处理，所有棱边都做了倒钝处理，既避免了加工和装配过程中尖锐边角造成的操作损伤，也减少了应力集中点的存在，轮体整体采用对称式结构设计，六根轮辐沿中心圆周方向均匀分布，保证旋转时的质量分布均匀，动平衡性能更易调校，不需要额外增加过多的配重块就能达到较高的动平衡精度，适合中低转速区间的长期运行工况。在结构建模阶段，

　　轮辐的曲面弧度经过反复校核，既保证了足够的抗弯、抗扭截面系数，能够承受旋转过程中离心力带来的拉应力以及扭矩传递带来的剪切应力，也避免了多余的材料堆砌，轮缘的径向厚度经过转动惯量核算，能够满足目标工况下的储能需求，不会因为厚度不足导致转动惯量达不到设计要求，也不会因为厚度过大造成材料浪费和整体重量超标。安装配合面上预留了键槽位置，能够通过平键实现与传动轴的周向固定，传递扭矩过程中不会出现相对打滑的问题，轮毂的轴向长度经过优化，既保证了与传动轴有足够的配合接触面积，避免配合面比压过大造成的轴孔磨损，也不会因为轴向长度过长占用过多的轴系安装空间，适配常规的轴系布局设计。
