十字滑块式Oldhams联轴器全套结构

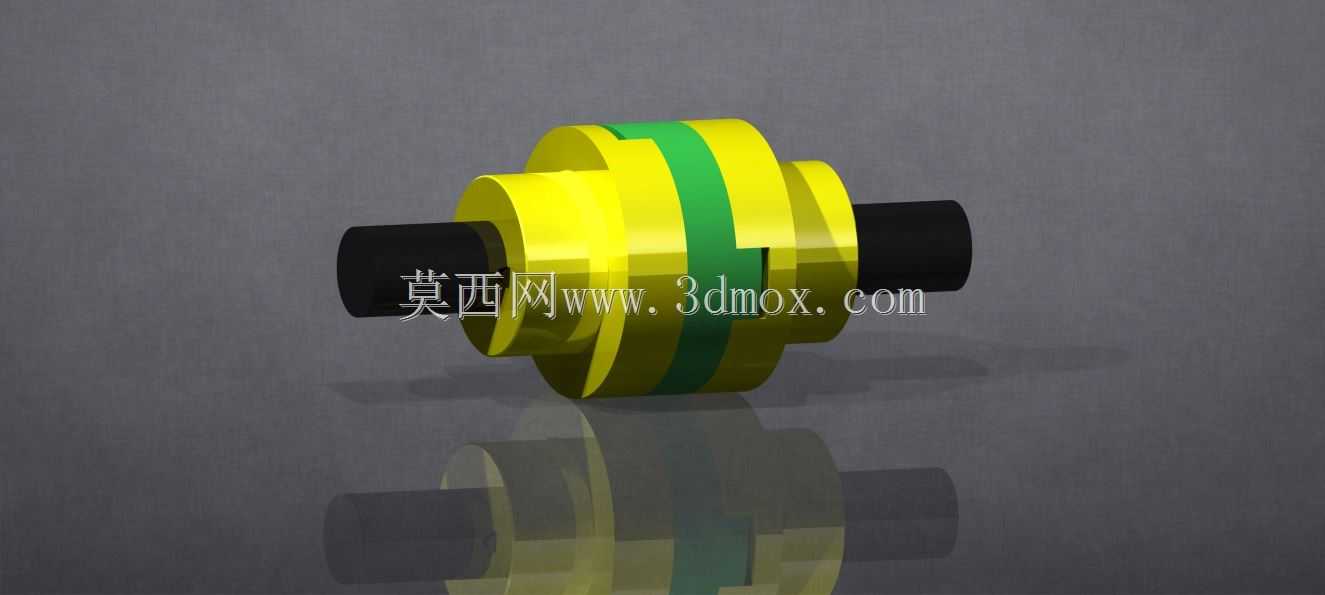

　　这套Oldhams十字滑块联轴器的三维结构，完整呈现了两半联轴法兰、中间浮动滑块、两根对接轴以及配套平键的装配关系，是小功率平行轴偏置传动场景里非常经典的补偿式联接方案。在轻工输送线、小型工装进给机构、桌面级实验传动台、通讯设备配套的小型动力模组里，经常会遇到主动轴和从动轴无法保证严格同轴的情况：安装时机架焊接存在微量变形、轴承座加工孔位有公差偏差、长期运行后轴承磨损出现轴端偏移，这类偏差如果用刚性法兰直接硬连接，会在轴颈、轴承滚道和电机端盖处产生持续的交变附加载荷，轻则运行噪音升高、轴承提前点蚀，重则出现轴颈疲劳断裂、电机输出轴弯折的故障。十字滑块联轴器正是针对这类两轴存在径向平行偏移、对中精度要求不高的工况设计，中间的浮动盘两侧带有互相垂直的凸榫，分别嵌入左右两半联轴节端面的径向凹槽内，运转过程中滑块可以在两个垂直方向自由滑动，自动补偿两轴之间的径向错位，不需要像弹性套柱销联轴器那样依赖橡胶元件的弹性变形吸振，也不会因为橡胶老化出现传动间隙变大、缓冲失效的问题，在低速、重载、工作环境存在少量油污粉尘的场合使用寿命更长。

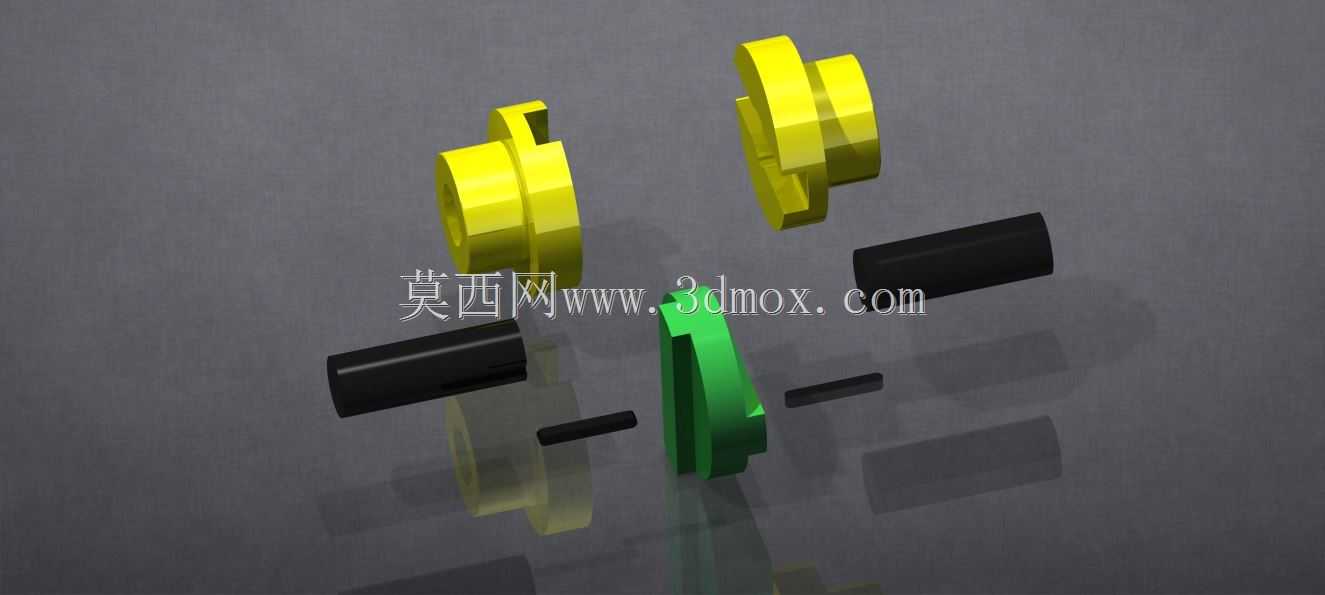

　　从结构设计逻辑来看，这套模型把装配层级拆解得非常清晰：左右两个带轮毂的半联轴节，一端加工出和轴径配合的通孔，孔侧开出键槽，通过平键和轴实现周向扭矩锁定，轮毂端面延伸出法兰盘结构，端面上铣出贯通的径向滑槽；中间的十字滑块为盘状零件，两个互相垂直的方向分别伸出凸棱，凸棱的宽度和半联轴节上的滑槽宽度采用小间隙滑配，既可以在槽内沿径向自由滑移补偿偏移，又能通过侧面贴合传递扭矩。建模时滑块和滑槽的配合间隙需要结合实际加工公差设定，一般小型传动结构里双边间隙控制在0.05~0.15mm区间：间隙过小会出现滑块卡滞，偏置补偿动作不顺畅，高速下还会因为摩擦发热出现滑块和滑槽咬死；间隙过大则会在正反转切换时产生明显冲击，传动回差变大，定位精度丢失。两半联轴节的轮毂长度需要匹配所配轴的插入深度，通常轴端伸入轮毂的长度要达到轴径的1.2~1.5倍，保证平键有足够的接触面积传递额定扭矩，避免键侧出现压溃。法兰盘的外径尺寸要根据传递扭矩核算：外径过小则滑槽的有效受力臂太短，滑块凸棱处的接触压应力会超过许用值，长期运行容易出现凸棱磨损塌边；外径过大则会额外增加转动惯量，给启停频繁的伺服传动轴带来额外动态负载。

　　实际安装布局时，首先要确认整套联轴器的轴向占位边界：两个半联轴节分别装在主动轴和从动轴端后，中间预留的滑块安装空间要保证滑块装入后，两半联轴节的端面和滑块端面之间留有微量轴向间隙，一般留0.5~1mm的窜动量，避免轴系受热伸长后两端面顶死，把轴向力直接传递到两侧轴承上。径向安装边界方面，联轴器旋转形成的最大外圆轮廓要和周边机架、护罩、走线槽保留至少5mm以上的安全距离，防止高速旋转时剐蹭周边部件。这类十字滑块联轴器允许的两轴径向偏移量通常可以达到轴径的0.2倍左右，远高于刚性凸缘联轴器允许的0.01mm级对中要求，在现场安装调试时不需要反复打表调校同轴度，对装配工人的技术门槛更低，非常适合批量部署的小型自动化设备。零件材质选择上，半联轴节一般选用45号钢调质处理，滑槽和滑块接触的工作面可以做表面淬火提升硬度，降低磨损速率；中间滑块在常规工况下也可用45钢，工作面涂抹润滑脂减少滑动摩擦，在有减震需求、或者转速相对偏高的场合，滑块可以替换为尼龙或者聚四氟乙烯材质，自身具备自润滑特性，运行噪音更低，也不会出现金属摩擦的异响。配套的平键选用标准A型平键，键的顶面和轮毂键槽底部预留微小间隙，两侧面和键槽采用过渡配合，保证扭矩传递时受力均匀。整套结构没有复杂的异形曲面，全部由车削、铣削工序即可完成加工，制造成本低、维护拆装方便，只需要把轴向定位的紧固件松开，即可取出中间滑块完成磨损件更换，不需要挪动两侧的电机和从动设备，大幅降低后期运维的工作量。
