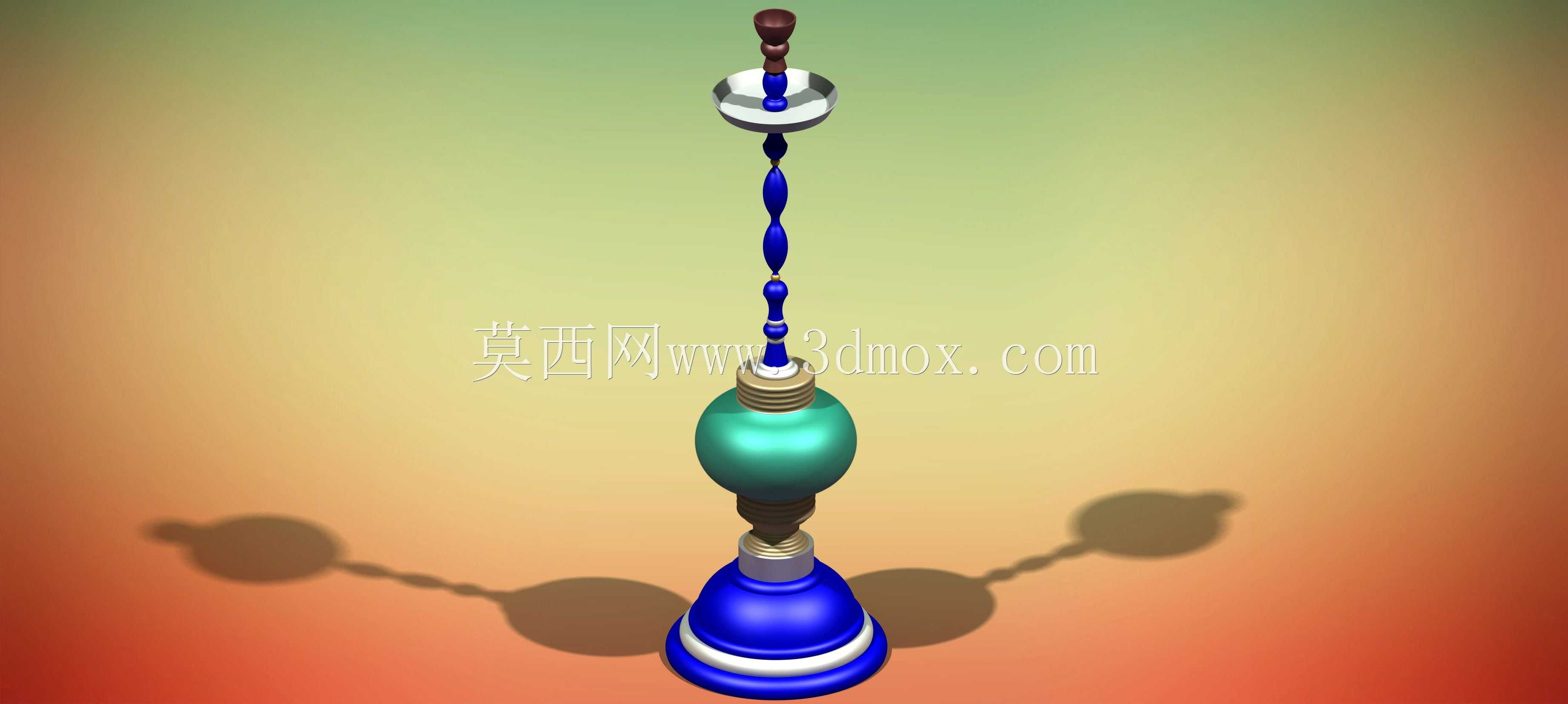

阿拉伯风格水烟壶结构设计三维数模

　　这款水烟壶的三维结构设计，核心围绕烟具使用过程中的气流路径、密封性能、重心稳定性三个核心工程需求展开，整体采用分段式模块化结构，从下到上依次为底座储液腔、中部导气杆、烟锅放置座、烟嘴接驳段四个核心功能段，各段之间采用螺纹配合加密封垫圈的连接方式，既保证日常使用时的气密性，也方便用户拆分后进行内部清洁、耗材更换。

　　从实际应用场景来看，这类水烟壶多用于休闲餐饮场所、家庭休闲场景，作为传统烟具使用，设计过程中首先考虑的是放置稳定性，底部底座采用上窄下宽的钟形结构，底座底部直径控制在整体高度的六分之一左右，底座内部预留储液腔空间，使用时注入清水或者其他过滤液体，既可以实现烟气的水溶过滤，也能通过液体重量降低整体重心，避免日常使用过程中被误碰倾倒。底座上部设置外螺纹接口，与中部导气杆的下端内螺纹配合，螺纹配合面预留0.2mm的密封槽，安装时嵌入硅胶密封圈，避免抽吸过程中出现漏气导致吸力不足的问题。

　　中部导气杆采用分段变径设计，下端靠近底座的位置设置球形装饰段，这个球形段并非单纯的装饰结构，内部为中空导气通道，同时球形结构可以增加手持抓取时的摩擦力，方便用户拆分各段结构时施力；导气杆向上延伸为多段纺锤形串联结构，每一段纺锤结构内部都做了等径通孔处理，保证气流通过时的阻力均匀，不会出现局部涡流导致抽吸阻力过大的问题。导气杆的上端设置烟锅放置座，采用圆盘式限位结构，圆盘直径大于导气杆直径，烟锅放置在圆盘上时，圆盘边缘设置1mm高的限位凸台，避免烟锅在使用过程中出现侧滑移位，圆盘中心设置通孔与导气杆内部通道连通，烟锅燃烧产生的烟气通过该通孔进入导气杆，最终向下进入底座储液腔经过滤后从烟嘴流出。

　　烟嘴接驳段位于导气杆最顶端，采用侧向开孔结构，接驳口内径适配通用水烟软管尺寸，接驳口内部设置倒刺结构，安装软管后可以保证连接牢固，不会因为抽吸拉扯导致软管脱落。整体结构的材质搭配上，底座采用金属材质外覆蓝色防护涂层，既保证底座的结构强度，也能提升外观辨识度；中部导气杆的球形段采用青绿色金属质感处理，导气杆杆身采用深蓝色涂层，顶端烟嘴接驳段采用深棕色木质质感设计，各段材质的视觉区分也能帮助用户快速识别拆分位置，降低日常维护的操作难度。

　　从安装边界尺寸来看，整体竖直放置时的高度适配常规桌面使用场景，放置在高度750mm的标准桌面上时，烟嘴接驳口的高度刚好适配坐姿状态下的手持操作高度，不需要用户过度抬臂或者俯身；底座最大直径控制在120mm左右，不会占用过多桌面空间，同时足够的支撑直径可以保证15度倾斜角度内不会发生倾覆。各段螺纹连接的拧紧力矩控制在1.5N·m左右，既保证密封性能，也不会因为拧紧力矩过大导致螺纹滑牙，普通用户徒手即可完成拆分和组装，不需要额外借助工具。

　　设计过程中对内部气流通道做了等阻优化，从烟锅到烟嘴的整个气流路径的通径保持一致，仅在底座储液腔位置设置气流扩散口，烟气进入储液腔后通过液体过滤再上升到烟嘴通道，扩散口的位置距离底座底部预留10mm的高度，保证使用时注入的液体不会被倒吸进入导气杆，同时扩散口采用多孔结构，将烟气拆分成多个小气泡，提升过滤液体与烟气的接触面积，优化过滤效果。整体结构没有复杂的异形曲面，所有曲面都采用回转体结构设计，既可以降低加工制造的难度，也方便后续的批量生产，各零部件的脱模斜度控制在1.5度左右，适配注塑或者金属压铸的生产工艺，不需要额外做复杂的后处理即可满足装配要求。
