埃菲尔铁塔镂空桁架结构仿真建模

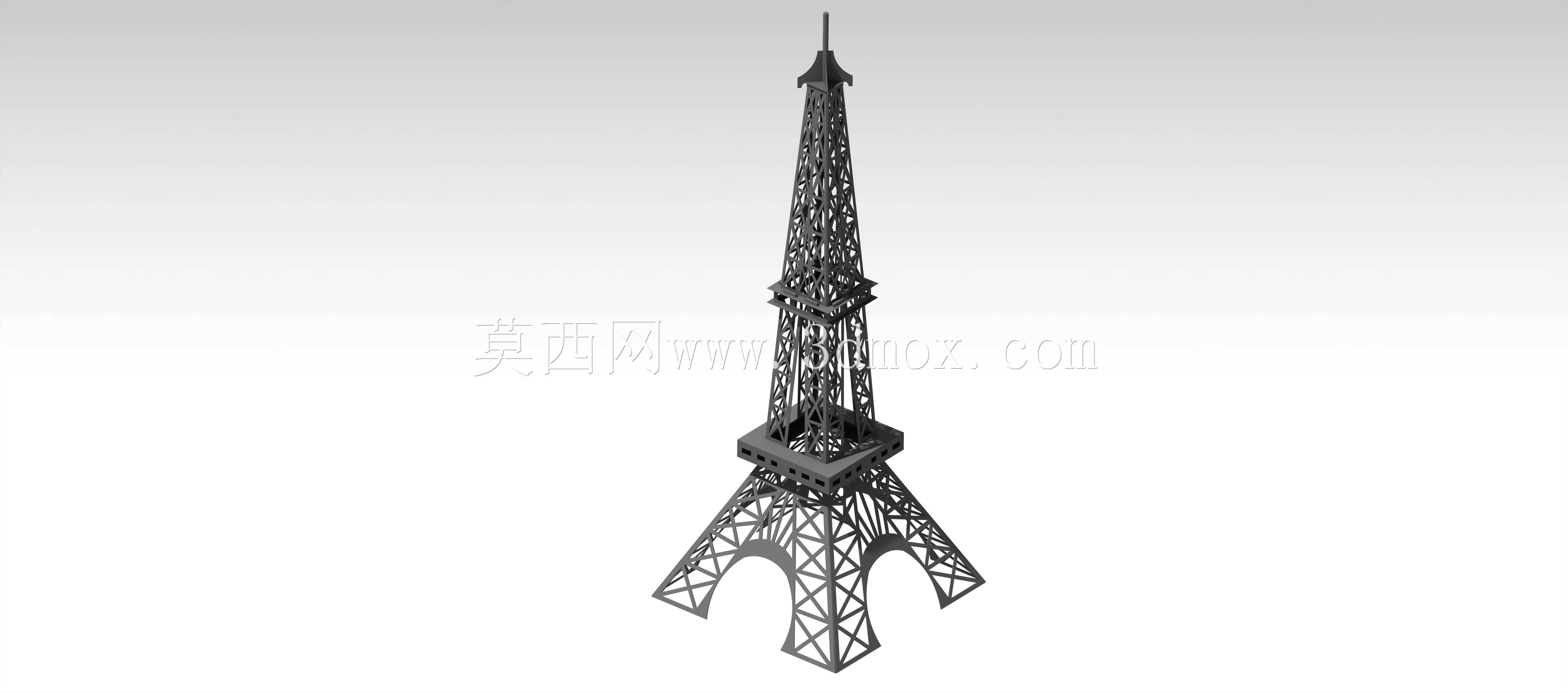

　　本次建模还原的埃菲尔铁塔结构，核心采用镂空桁架式钢架构型，整体从底部四个向外延展的弧形支腿向上逐步收窄，依次设置三层观景平台结构，最终收束为顶部尖锥形态，整体受力逻辑完全遵循原建筑的力学传递路径，底部支腿的外扩角度经过反复校核，可将上部结构的竖向荷载均匀分散到四个支撑点位，避免局部应力集中导致的结构失稳。从实际应用场景来看，这类等比例缩小的桁架结构模型，一方面可作为建筑结构教学的演示教具，帮助学习者直观理解空间桁架的受力拆分逻辑，不同杆件的交叉连接方式、斜向支撑的受力传导路径都能通过模型清晰呈现，相比平面图纸更具空间感知度；另一方面也可作为文创展陈、场景搭建的装饰构件，适配城市主题展、工业风空间陈设、微缩场景造景等多种使用需求。

　　在功能特性层面，模型完整还原了原结构的镂空特征，所有杆件的交叉节点都做了贴合实际的连接处理，没有多余的冗余结构，三层平台的位置、尺寸比例都严格参照原建筑的相对比例设置，底部支腿的弧形曲率经过多轮调整，既保证了视觉上的还原度，也兼顾了3D打印或缩比加工时的结构强度，避免细杆件在加工、搬运过程中出现断裂变形。设计过程中优先梳理了整体的受力骨架，先确定四个主支撑腿的空间曲线轨迹，再逐层搭建横向连接环与斜向支撑腹杆，每一层的腹杆排布密度都随塔身收窄逐步调整，下部腹杆间距更大、杆件截面更粗，对应下部需要承担更大荷载的实际受力需求，上部腹杆排布更密、杆件截面更细，匹配上部荷载减小的结构特点，同时也还原了原建筑从下到上视觉上的轻盈感过渡。

　　从安装边界与尺寸适配角度来看，模型底部四个支腿的落点构成正方形支撑面，支撑面的边长与整体塔高的比例控制在1:3.2左右，放置时仅需要保证支撑面处于水平平面即可稳定放置，不需要额外的固定连接件，若用于展陈场景加装底座，底座的尺寸只要略大于底部支撑面边长即可，预留出2-3mm的边缘余量就能完全容纳支腿落点，不会出现结构超出底座边界的问题；模型的最小杆件间隙控制在1.2mm以上，适配主流的FDM3D打印、光固化3D打印的加工精度要求，不需要额外添加支撑就能完成大部分结构的打印，仅在顶部尖锥位置需要少量易拆除的辅助支撑，加工后处理难度较低。在结构细节处理上，三层平台的围栏结构、平台下方的支撑斜梁都做了等比例还原，

　　没有因为是缩比模型就省略关键结构特征，主支腿上的横向加劲肋也按照原结构的排布规律做了简化还原，既保证了视觉上的细节丰富度，也不会因为结构过于细碎导致加工难度陡增；所有杆件的连接位置都做了微小的圆角过渡，避免尖锐直角在加工时出现应力开裂，同时也更贴近实际钢结构焊接后的焊缝过渡形态，提升模型的写实感。这类桁架结构的建模逻辑也可以迁移到其他通讯塔、输电塔等高耸桁架结构的设计中，通过复刻经典建筑的桁架排布逻辑，能帮助结构设计人员快速掌握空间桁架的受力优化思路，理解如何在保证结构强度的前提下尽可能减少材料用量，实现轻量化与结构稳定性的平衡。
