仪表电压表配套微型发电指示组件

　　在工业低压配电盘、小型机电设备控制柜、台式检测仪器面板这类场景里，经常需要在不额外铺设外接供电线路的前提下，实现回路电压状态的就地可视化指示，这类仪表电压表配套的微型发电指示组件，就是为适配这类紧凑安装空间、低功耗指示需求开发的功能部件。从实际工况适配角度看，这类组件不需要独立的外接供电回路，依靠被测回路的电压差驱动内部微型发电结构产生足够驱动指示端动作的能量，既减少了柜内布线的复杂度，也避免了外接供电故障导致指示失效的问题，在老旧设备改造、紧凑型便携检测设备、户外小型机电装置上的适配性尤其突出。

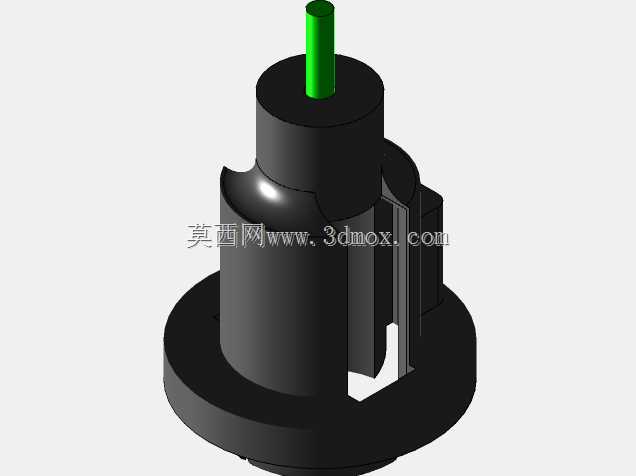

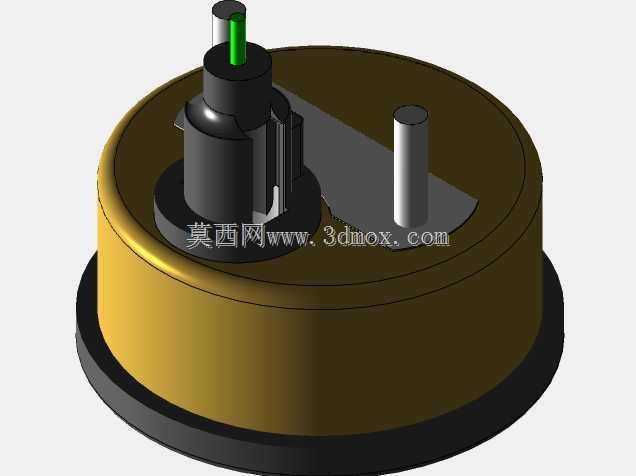

　　从结构设计逻辑来看，整个组件采用同轴阶梯式圆柱布局，底部带外延安装法兰盘，法兰盘上预留的安装位可以直接卡入仪表面板的标准开孔，不需要额外设计定制安装支架，安装时从面板正面推入即可通过法兰与面板背面的卡扣结构完成固定，安装边界完全适配常规指针式电压表的面板开孔尺寸，替换原有同规格指示部件时不需要重新扩孔或者调整面板布局。中部的主体腔体做了局部切边处理，一方面是为了避让面板后方的布线空间，减少组件在柜内的纵深占用，另一方面切边形成的平面可以作为安装定位基准，装配时对准面板上的定位缺口就能保证指示端的朝向准确，避免安装错位导致指示方向偏差。顶部伸出的绿色绝缘轴杆是指示联动端，轴杆采用绝缘耐磨材质，既可以和前端的指针指示结构直接联动，也能避免带电部件和前端面板的金属装饰件接触引发漏电风险，轴杆的伸出长度经过匹配设计，刚好可以穿过面板上的指示孔，和外部的指示标识层对齐，不会因为伸出过长剐蹭面板透明护罩，也不会因为伸出过短导致指示动作被遮挡。

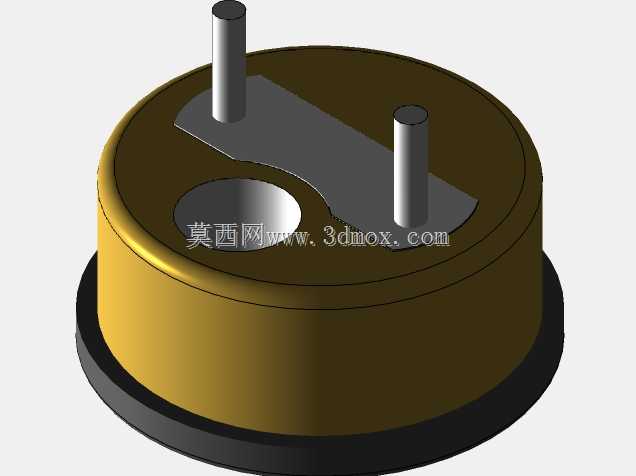

　　从功能实现的结构细节来看，腔体内部预留的绕组安装空间、磁钢固定位都做了同轴度公差约束，保证发电转子转动时的气隙均匀，不会因为安装偏差导致转动卡滞或者发电效率下降。腔体侧面的开槽结构一方面是为了内部绕组的引线引出，引线可以顺着开槽直接接入被测电压回路，不需要在腔体上额外打孔穿线，简化了装配工序；另一方面开槽也能平衡腔体内部和外部的气压差，在设备运行温度变化时避免腔体内结露影响内部电气元件的绝缘性能。底部法兰盘的厚度做了针对性优化，在保证安装结构强度的前提下尽可能压缩厚度，减少组件在面板后方的突出量，适配柜内布线空间紧张的安装场景，哪怕是厚度较薄的便携检测设备外壳，也能完成安装固定。

　　在实际选型适配时，这类组件的输出扭矩刚好匹配常规轻型指针的转动阻力，不需要额外增加传动放大结构，整体结构没有易损的弹性接触件，长期运行的可靠性更高，相比需要外接供电的LED指示类部件，在断电状态下也能依靠回路残压完成最后状态的指示，方便运维人员排查回路故障时判断断电前的电压状态。建模过程中对各个配合面的公差做了匹配设置，法兰和面板的配合公差采用小间隙配合，既保证安装时可以顺利推入，也不会因为间隙过大导致组件在面板上晃动；顶部轴杆和腔体上端盖的配合采用滑动轴承级的公差约束，保证轴杆转动时无径向窜动，指示动作平稳无卡顿。
