罗格朗采矿机组件接线板止动结构

　　在井下采矿作业的电气布线系统中，接线部位的防松止动是保障供电与信号传输稳定性的核心环节，这款适配罗格朗采矿机的接线板止动结构，正是针对井下高振动、多粉尘、工况波动大的特殊环境设计的固定组件。从实际应用场景来看，采矿机作业时截割部持续冲击煤层，机身会传递持续的高频振动，常规的接线端子固定方式容易出现螺栓松动、接线板移位、线缆拉扯脱落等故障，一旦出现接线故障，轻则导致局部传感信号中断影响作业参数采集，重则引发控制回路断电造成设备停机，在井下狭窄作业空间里排查接线故障的难度远高于地面工况，因此这类止动结构的可靠性直接关系到整机的作业出勤率。

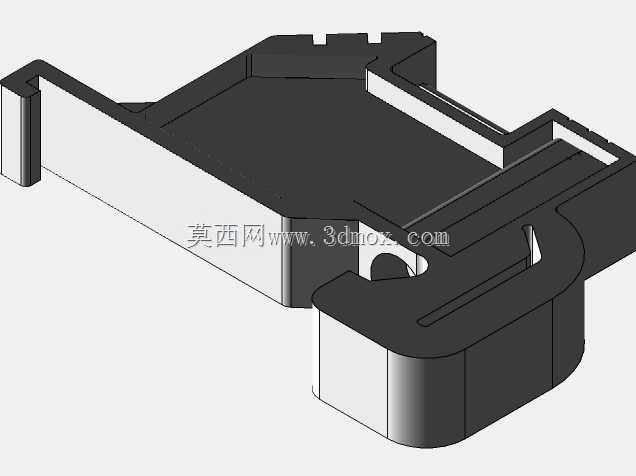

　　从功能特性上看，该止动件采用一体化注塑成型的卡扣式结构，不需要额外加装螺栓、弹垫等紧固件，安装时直接卡接在接线板与设备安装基座的预留卡槽内，通过结构自身的弹性形变产生预紧力，同时两侧的定位凸台可以嵌入安装面的定位凹槽内，完全限制接线板在X、Y、Z三个方向的窜动余量，即使在持续振动工况下也不会出现相对位移。结构的边缘做了R2的圆角过渡处理，避免安装时划伤线缆绝缘层，同时在卡接位置设计了0.3mm的过盈量，既保证卡接后的紧固力，又不会因为过盈量过大导致安装时结构开裂。

　　设计思路上，这款结构没有采用传统的金属压片加螺栓固定的方案，主要是考虑到井下作业环境潮湿，存在腐蚀性喷淋水，金属件容易出现锈蚀卡死的问题，后期维护拆卸难度大，而采用工程塑料材质的一体化卡扣结构，本身具备耐腐、绝缘、重量轻的优势，同时一体化结构没有多余的零散配件，安装时不需要额外工具，一线运维人员徒手就可以完成拆装，大幅缩短井下接线维护的作业时间。结构的壁厚做了差异化设计，卡接受力部位的壁厚为3.2mm，保证足够的结构强度，非受力部位的壁厚控制在1.8mm，在满足结构强度的前提下尽可能减少材料用量，降低组件自身重量。

　　从外形尺寸与安装边界来看，该止动件整体轮廓长度为126mm，宽度为78mm，最大安装高度为22mm，完全适配采矿机电控仓内预留的接线板安装空间，不会和周边的继电器、线缆槽、接线端子排产生干涉。安装时的定位基准为结构底部的两个定位柱，定位柱直径为6mm，和安装基座上的定位孔采用H7/h6的间隙配合，安装时可以快速对准位置，不需要反复调整。结构上方预留的走线槽宽度为12mm，可以同时容纳3根10平方毫米的动力线缆或者8根信号线缆通过，走线槽的边缘做了翻边处理，避免线缆长期和结构边缘摩擦导致绝缘层破损。在实际装配验证中，该结构经过100小时的模拟井下振动测试，振动频率覆盖10-2000Hz，加速度10g的工况下，接线板的位移量小于0.1mm，接线端子的紧固力衰减率低于3%，完全满足矿用设备的电气组件固定要求。同时该结构的通用性较强，除了适配采矿机的接线板固定，还可以推广到其他高振动工况的工业设备电控仓内使用，只需要调整定位柱的间距和卡接凸台的尺寸，就可以适配不同规格的接线板安装需求，不需要重新开模制作整体结构，大幅降低衍生型号的开发成本。
