气动管路快插式直通软管连接接头

　　这类直通软管连接器在工业气动控制回路、低压流体输送场景中应用极为普遍，小到桌面级自动化测试台的气路排布，大到生产线气动执行元件的主管路接驳，都能见到这类结构的接头身影。不同于螺纹硬连接的接头，这类软管接头不需要额外加工管螺纹，也不需要生料带、密封胶这类辅助密封材料，只需要将对应外径的气动软管插入接头端部即可完成密封与固定，大幅降低现场管路装配的工时成本，也减少了因为螺纹加工偏差、密封材料老化带来的管路泄漏隐患。

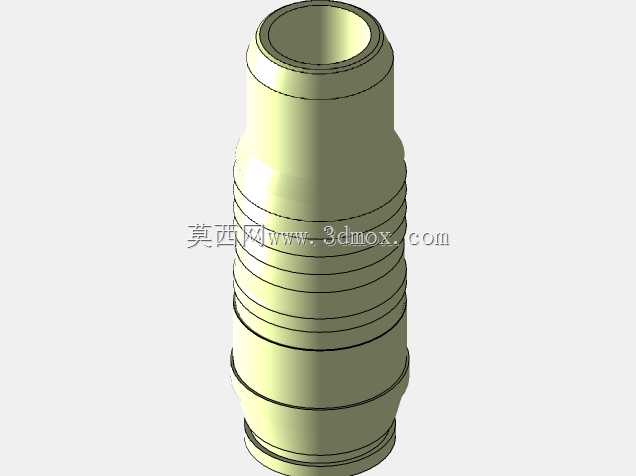

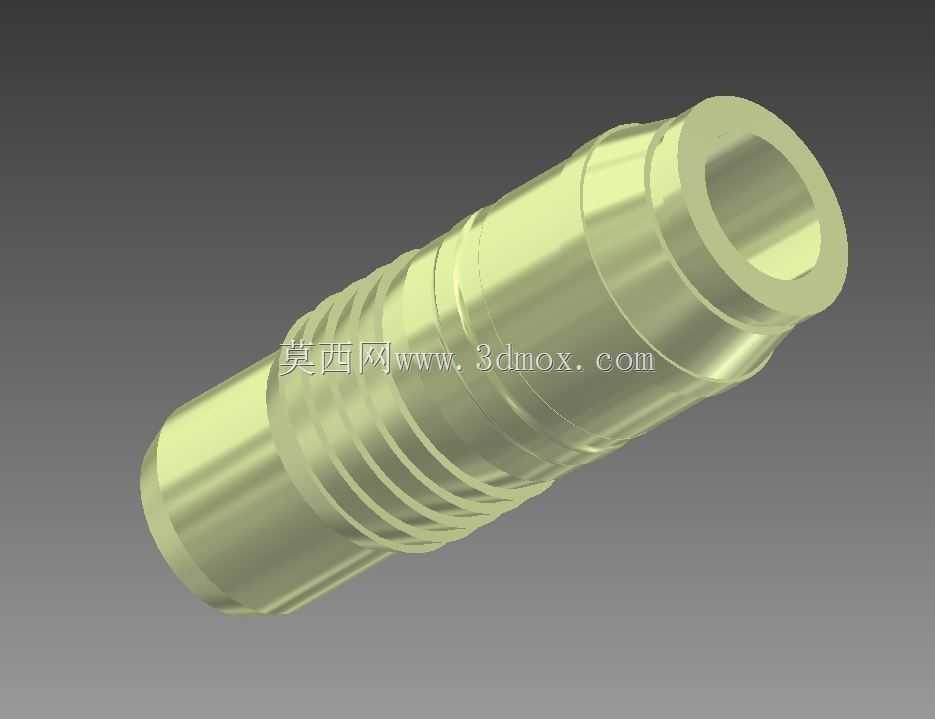

　　从结构设计来看，这款接头采用对称式双端快插结构，整体为等径直通构型，两端的卡接结构完全一致，可实现同外径软管的直线对接，不需要变径转接。接头主体外表面设计有多道环形防滑槽，一方面是在插拔软管或者需要拆卸接头时，操作人员的手指可以借助环形槽增加摩擦力，避免手上沾有油污、切削液时出现打滑；另一方面这些环形槽也能提升接头主体的结构刚度，在管路存在小幅振动的工况下，减少接头本体因为应力集中出现的形变开裂风险。接头端部的插入端做了微小的倒角导向，软管插入时不需要反复对准孔位，顺着倒角即可顺利推入内部密封腔，内部的弹性卡簧会在软管插入到位后自动卡紧软管外壁，即使管路存在0.8MPa以内的工作气压，也不会出现软管脱开的问题，内部的丁腈橡胶密封圈会紧贴软管外壁，实现径向密封，常规工况下泄漏率可以控制在工业气动系统的允许范围内。

　　在安装边界上，这类接头的整体外径比适配软管的外径大4-6mm，排布管路时只需要预留出接头本体的径向空间即可，不需要额外预留扳手操作空间，因为整个装配过程不需要借助工具，手动即可完成插拔操作。接头的轴向长度根据适配软管的通径不同有对应规格，以适配6mm外径软管的规格为例，整体轴向长度约为40mm左右，两端的软管插入深度各为12mm，安装时需要注意将软管插到底，避免插入深度不足导致密封失效、卡簧卡接不牢脱管。在管路排布时，接头安装位置需要避开尖锐的设备棱角，避免管路晃动时接头本体被棱角磨损，同时也要远离持续高温的热源，比如焊接工位的焊渣飞溅区域、加热模块的邻近位置，防止内部密封圈长期受热老化失去弹性，影响密封效果。

　　实际选型应用时，需要根据输送介质的特性匹配接头的材质，常规压缩空气回路采用铜合金镀镍的本体即可满足耐腐蚀、抗氧化的需求，如果是输送弱腐蚀性流体、或者在潮湿有盐雾的工况下使用，则需要选用不锈钢材质的同结构接头。这类接头不适合用于高压液压管路的连接，也不能用于管路存在大角度反复弯折的位置，因为快插结构的卡接强度不足以承受液压系统的高压脉冲，反复弯折会导致软管在卡接位置出现疲劳开裂。日常设备维护时，只需要检查接头位置是否存在泄漏、卡簧是否有积尘卡滞即可，不需要定期拆解更换，当密封圈出现老化泄漏时，只需要拔出软管更换对应规格的密封圈即可继续使用，不需要整体更换接头，能有效降低设备的后期维护成本。在三维建模过程中，这类接头的建模重点在于内部卡簧槽、密封槽的尺寸精度，以及端部导向倒角的角度控制，如果槽位尺寸偏差过大，会导致实际生产出的接头出现卡簧装不进去、密封圈压缩量不足泄漏的问题，外表面的防滑槽尺寸也要符合人体工程学，槽宽过窄会导致手指卡滞，槽宽过宽则起不到防滑的效果。
