方形带灯控制按钮指示灯三维结构

　　这类方形带灯按钮在控制柜面板、小型操作台、通讯设备测试架以及自动化单机上使用频率很高，尤其适合面板开孔空间有限、又需要同时完成操作与状态反馈的场合。它不是单纯的发光指示件，而是把按压操作、状态显示和接线端子集成在同一壳体中，操作者按下后可直接通过正面透光区观察回路状态，减少面板上额外布置独立指示灯的数量。

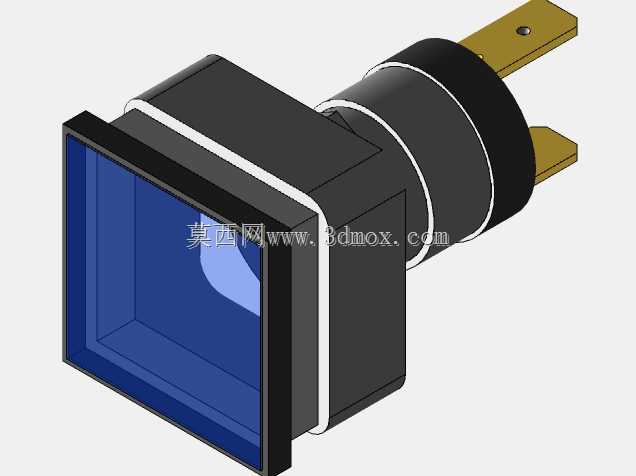

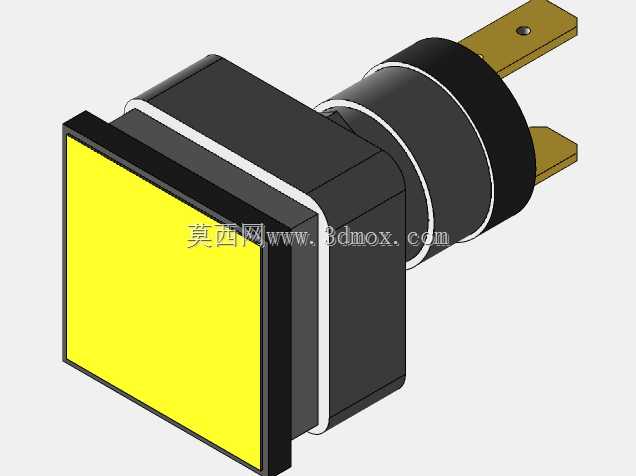

　　从结构上看，前端为方形透光头部，蓝色透明面盖承担光线扩散与防护作用，内部灯源发出的光经过面盖后形成较均匀的亮区，避免局部光点过强造成识别偏差。头部外圈设置黑色安装边框，边框与面板贴合后能够限定按钮外露高度，也让正面视觉边界更加清晰。按钮中段为圆柱状安装本体，这一段通常对应面板开孔区域，设计时需要重点控制外径、轴向长度以及防转结构。实际柜体面板厚度变化时，安装螺母或卡扣在圆柱段上的锁紧位置会随之调整，因此三维建模中不能只做外观圆柱，还要把螺纹段、定位台阶、锁紧接触面以及与密封件配合的槽位表达清楚。

　　后部接线端采用两片平行插片，插片沿本体轴向伸出，适合与快插端子或导线端子配合。相比螺钉压线方式，插片结构在批量装配时效率更高，接触位置也更稳定；但在布局时必须预留插片后方的接线空间，不能让线槽、线槽盖板或相邻元件紧贴端子。两片插片之间需要保持足够的电气间隙，模型中应体现插片宽度、厚度、中心距以及端部倒角，这些细节会直接影响端子选型和线束加工。插片与黑色后壳之间设置过渡包覆区，用于承受插拔时的侧向力，避免端子根部长期受力后松动。

　　建模时可以按头部透光组件、方形外框、中部安装筒体、后部绝缘壳体和金属插片五个部分拆分。透光面盖要保留壁厚和内部容纳腔，不能建成实心玻璃块；外框与筒体之间的白色分界环实际对应装配止口或装饰密封边，应通过台阶面而不是简单贴图表达。中部圆柱与方形头部的交接区域是造型难点，既有方形到圆形的过渡，又有安装受力要求，曲面衔接需要保证连续，同时在内部留出灯座、触点和弹性复位件的布置空间。后壳上的环形分段不能忽略，它通常反映壳体拼合、卡扣或防脱结构的位置。

　　安装边界方面，正面方形头部决定了面板外侧所需的最小平面区域，多个按钮并排布置时，除了满足开孔中心距，还要考虑操作者手指按压空间以及标签牌位置。中部圆柱直径决定面板开孔尺寸，开孔周边应保留锁紧螺母旋转空间；后方插片长度决定柜门或箱体内部深度，若面板后侧靠近线槽、导轨或PLC模块，需要在三维布线阶段同步检查干涉。按钮受力方向基本沿筒体轴线，设计面板时应避免把安装孔布置在薄板无支撑区域，必要时在面板背面增加补强折边，防止频繁按压后面板变形。

　　在设备功能层面，该元件可用于电源接通、模式选择、复位确认、故障应答等场景。带灯结构的优势在于操作位置与状态显示位置重合，人员在光线较差的机柜旁也能快速判断按钮对应回路是否有效。若用于通讯工具类检测设备，它常布置在测试工位启动、夹具夹紧、信号切换等区域；若用于普通电气控制柜，则可与继电器、接触器等控制回路配合，完成低压信号输入。选型时需要结合面板厚度、端子形式、灯源电压、触点容量和防护需求共同确认，三维模型则应把这些安装和接线约束完整呈现，方便结构工程师在整机布局阶段直接进行开孔、间距和线束路径校核。
