通讯设备用弧形限位支撑结构件

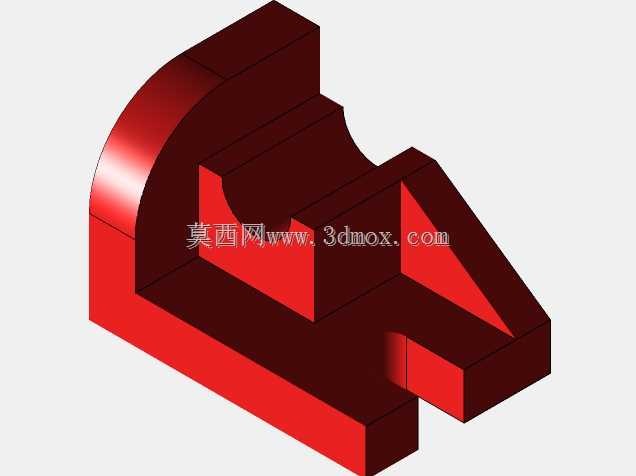

　　在通讯终端内部的板件装配场景中，这类支撑件主要承担相邻功能模块的间隔支撑与侧向限位作用，避免通讯设备在组装、运输及日常使用过程中，内部堆叠的电路板、信号屏蔽罩等组件出现相对位移、磕碰干涉的问题。从结构设计来看，该支撑件采用一体化成型的实体结构，左侧设置带圆弧过渡的立式挡边，圆弧面的曲率匹配对应圆柱形通讯组件的外轮廓弧度，能够与被支撑件的曲面外壁完全贴合，分散接触应力，避免硬接触造成的组件表面划伤或应力集中破损。中部的内凹弧形卡槽是核心的限位结构，卡槽的开口宽度与被支撑的板件厚度匹配，装配时板件可直接卡入卡槽内，无需额外设置紧固件即可完成初步定位，减少装配工序中的螺丝用量，提升终端设备的组装效率。

　　右侧延伸的三角加强筋结构连接底部安装基面与立式挡边，在不增加整体壁厚的前提下大幅提升结构的抗弯折强度，当支撑件承受侧向挤压力时，加强筋可将受力均匀传导至整个底部基面，避免立式挡边受外力出现断裂变形。底部的安装基面为平整平面，预留的安装缺口可匹配设备内部的定位凸台，装配时可直接卡入壳体的预设安装位，基面与壳体内壁完全贴合，保证支撑件安装后无晃动间隙，支撑高度的公差控制在0.1mm范围内，确保被支撑的组件安装后平面度符合通讯设备的信号传输装配要求。设计过程中优先考虑了装配的容错性，卡槽的入口处设置了微小的倒角导向，即使板件装配时存在轻微的位置偏差，也可顺着倒角滑入卡槽内，降低产线工人的装配难度，减少因对位不准造成的零件报废。

　　整体结构的壁厚保持均匀，避免注塑成型过程中出现缩痕、翘曲等成型缺陷，圆弧过渡位置的圆角半径统一设置为1mm，既消除了锐边毛刺避免装配时划伤操作人员，也能减少应力集中点提升零件的抗冲击性能。在实际使用场景中，这类支撑件不仅承担物理支撑的作用，还可在不同金属材质的组件之间形成绝缘间隔，避免不同电位的组件直接接触造成电路短路，部分应用场景下还可通过调整支撑件的高度，匹配不同厚度的功能模块，实现同一壳体结构兼容多版本硬件配置的需求，降低通讯终端产品的开模成本。结构的受力分析阶段，重点校核了立式挡边承受10N侧向推力时的变形量，确保变形量控制在0.05mm以内，不会因挤压造成被支撑的信号组件移位，影响信号传输的稳定性。安装边界方面，

　　该支撑件的整体占用空间紧凑，底部安装面的轮廓尺寸适配通讯设备内部的预留安装空间，不会与周边的接口、排线等组件产生干涉，高度方向的尺寸经过精准计算，保证支撑后的板件与上方屏蔽罩之间保留0.2mm的安全间隙，避免组装后出现组件顶压的问题。
