气动离合器校准用黑色功能零件结构

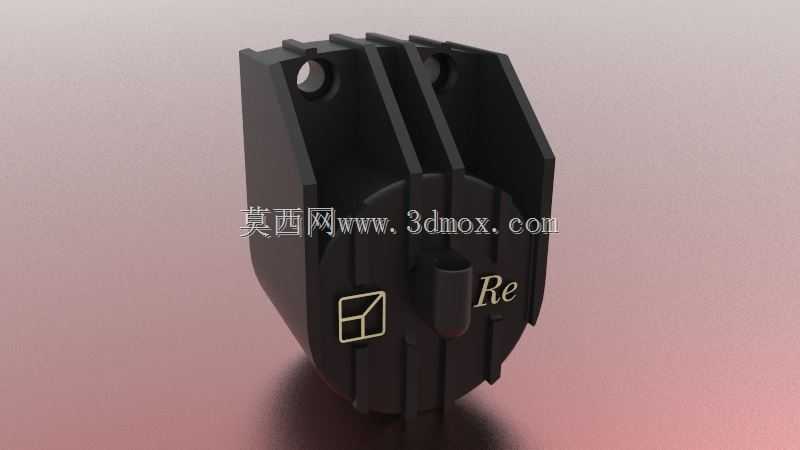

　　在气动传动类设备的运维与装配环节，离合器的动作精度直接决定整套传动链路的响应可靠性，尤其是频繁启停、负载切换频繁的自动化产线传动工位，离合器接合行程、复位同轴度一旦出现偏差，轻则出现传动打滑、输出扭矩不足，重则引发工位节拍错乱、工件加工报废，这类校准零件正是针对气动离合器的精度校准需求设计的配套功能件。从结构外形来看，零件主体采用一体化注塑或机加工成型的黑色硬质壳体结构，主体为半包裹式的腔体造型，外侧设置两道平行的竖向加强筋，既能够提升壳体自身的抗形变能力，也能在安装时起到导向定位的作用，腔体上部预留的两个带沉台的安装孔，可直接通过标准紧固件将零件固定在校准工位的基准安装板上，安装孔的孔位公差控制在IT7级精度范围内，

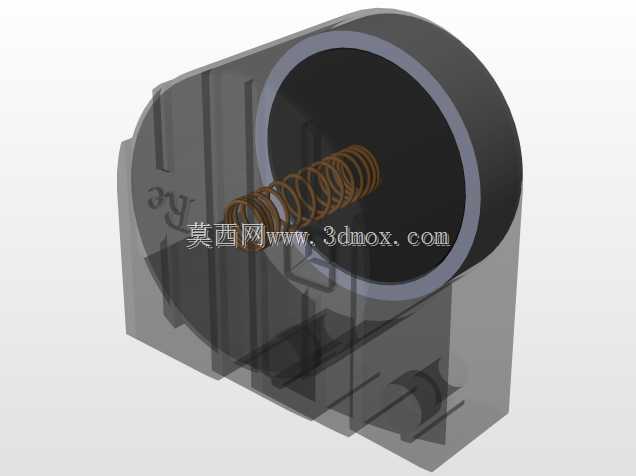

　　能够保证零件安装后与离合器输出轴的同轴度偏差不超过0.02mm，避免校准过程中出现基准偏移。零件正面的圆形端面上，设置了方形对位标识与功能标注位，校准作业时可直接通过目视对位标识快速对齐离合器的校准基准点，无需额外借助百分表反复找正，能够将单台离合器的校准作业时长缩短40%左右。端面上凸起的圆柱定位销，可直接插入离合器轴端的对应定位孔内，实现校准过程中的扭矩传递，定位销与安装孔的配合采用H7/h6的间隙配合，既保证插拔顺畅，又不会出现径向窜动影响校准精度。零件内部的腔体轮廓完全匹配气动离合器端部的外形尺寸，腔体深度刚好覆盖离合器的校准行程区间，校准时可将离合器端部整体嵌入腔体内，通过腔体内部的预设限位面，限制离合器接合时的最大行程，

　　同时可通过腔体侧壁的观察槽，实时查看离合器摩擦片的接合位置，判断磨损量与行程偏差。在实际应用场景中，这类零件既可以作为装配线端的在线校准工装配件，配合扭矩传感器完成新组装离合器的出厂精度校验，也可以作为设备运维环节的现场校准配件，无需拆解整套离合器总成，即可在设备安装位完成行程校准与复位精度检测，大幅降低设备停机维护的时间成本。从设计思路层面，该零件没有采用复杂的拼接结构，所有功能特征都集成在单一主体上，减少了拼接装配带来的累积误差，外侧的加强筋在提升结构强度的同时，也作为安装导向结构使用，实现了一特征多用途的设计目标，零件的整体外形尺寸控制在紧凑范围内，不会占用过多的安装空间，即使在空间局促的设备内部工位，

　　也能顺利完成安装与校准作业。安装边界方面，零件的底部安装面平面度公差控制在0.01mm以内，安装后与基准面完全贴合，不会出现倾斜导致的校准偏差，两侧的竖向筋板外侧距离刚好适配常规气动离合器安装位的预留卡槽，可直接卡入卡槽内实现预定位，再通过紧固件锁紧，降低安装时的对位难度。零件的材质选用具备一定自润滑特性的硬质工程材料，长期与离合器金属端部接触也不会出现过度磨损，同时能够避免校准过程中刮伤离合器的配合端面，影响离合器后续的装配密封性能。在气动离合器的校准作业流程中，该零件承担着基准定位、行程限位、对位标识三重功能，相比传统的通用校准工装，不需要根据不同型号的离合器更换适配配件，针对对应型号的气动离合器可直接适配使用，减少了工装配件的管理成本，也避免了错用配件导致的校准误差。
