水下推进用集成式龚电机安装固定结构

　　这套结构主要面向小型水下航行器、水下作业机器人、便携潜水助推设备的动力段集成需求设计，核心作用是将驱动电机、导流涵道、螺旋桨叶轮整合为一个可直接装配的独立动力单元，解决水下动力系统装配时的同轴度偏差、水流紊流损耗、安装定位繁琐的常见工程问题。

　　从实际应用场景来看，该结构适配静水、低流速浅水环境下的小型水下装备，既可以作为消费级水下拍摄机器人的主推进单元，也能搭配密封舱段改装为手持潜水助推装置，还可多组并联作为小型无人船的水下侧推组件使用，适配的装备自重区间覆盖2kg到15kg，单组结构可提供的静推力足够支撑设备在0.5m/s到2m/s的航速区间稳定运行。

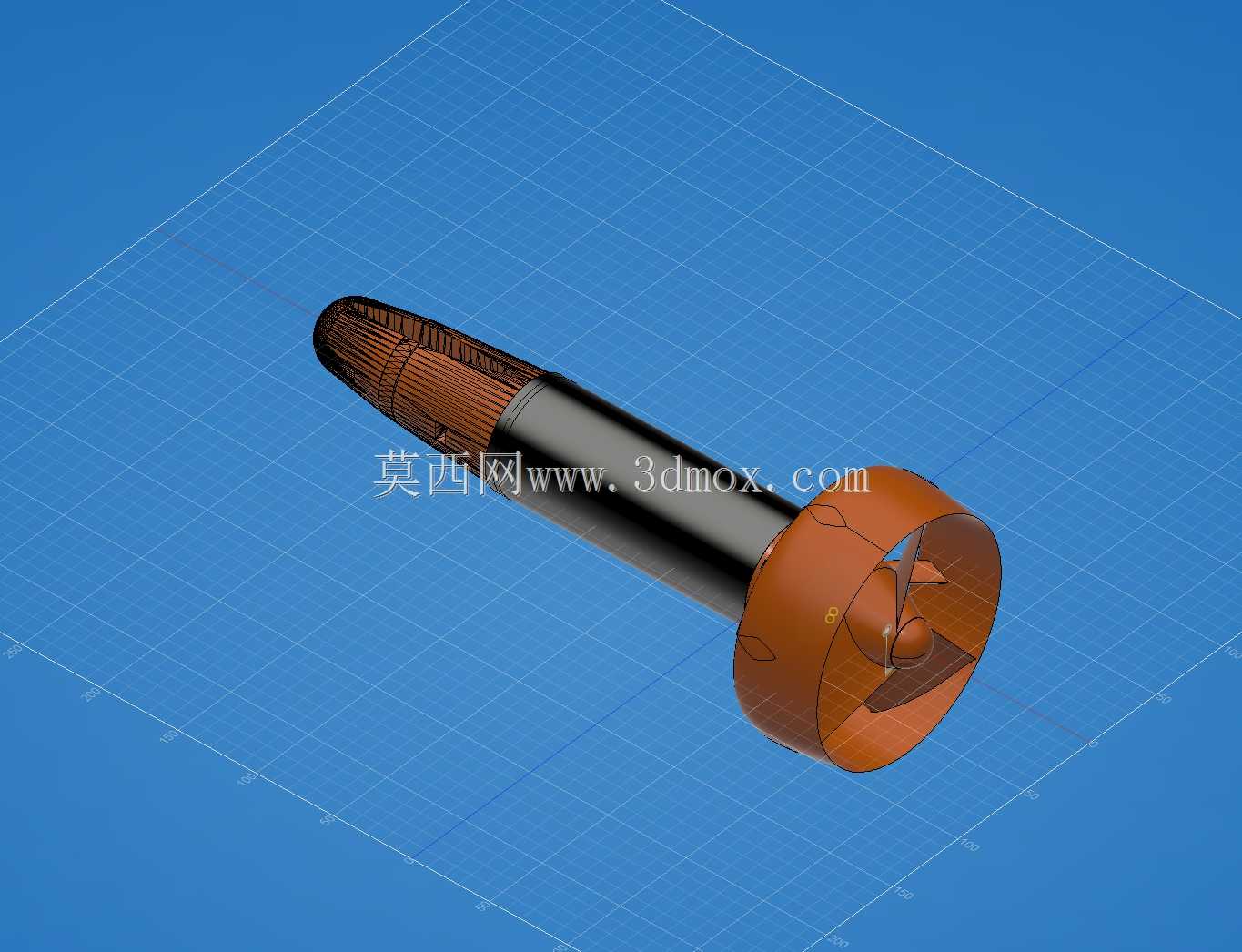

　　功能特性上，该结构将电机固定位、涵道导流段、桨叶防护结构做了一体化整合，电机安装腔采用筒状包裹式设计，内壁预留了电机走线的凹槽空间，可将电机动力线从结构尾部的出线口引出，避免线缆裸露在水流中产生额外阻力或是被水中杂物剐蹭破损。前端的导流头采用流线型椭球设计，可破开迎面水流，减少水流直接冲击电机端面形成的紊流区，降低航行时的正面阻力。尾部的涵道环与电机安装筒之间通过均匀分布的导流筋连接，既可以保证涵道与电机的同轴度，又能对经过桨叶的水流做整流处理，提升桨叶的推进效率，同时涵道环本身可以作为桨叶的防护结构，避免桨叶在靠近水下礁石、网绳等障碍物时被打坏。

　　设计思路上，整个结构优先保证同轴度精度，电机安装腔的内径公差控制在H7级别，与常见的外径42mm标准水下无刷电机适配，安装时电机从尾部推入腔体后，通过前端的挡边定位，无需额外调整即可保证电机输出轴与涵道中心重合，避免桨叶旋转时出现偏心震动。导流筋的数量设置为3根，呈120度均匀分布，在保证结构强度的前提下尽可能减少筋体对水流的阻挡，筋体的截面采用翼型设计，顺着水流方向做了导角处理，降低水流经过筋体时的压损。涵道的内壁与桨叶叶尖的间隙控制在1mm以内，既避免桨叶旋转时剐蹭涵道内壁，又能减少叶尖泄漏流带来的效率损失。

　　外形尺寸与安装边界方面，整个结构总长度控制在180mm左右，最大外径为涵道环的外径65mm，电机安装腔的有效深度为70mm，可适配长度不超过68mm的标准42系列水下电机。结构的尾部预留了4个M3的安装螺孔，呈圆周均匀分布，可直接与设备的密封舱段、固定支架通过螺丝连接，安装孔的定位圆直径为50mm，适配多数小型水下设备的舱段外径标准。前端导流头的最大直径与电机安装腔外径一致，为44mm，不会额外增加正面迎流面积。结构整体的壁厚控制在2.5mm到3mm之间，在保证足够结构强度的前提下尽可能降低自重，采用树脂类材料打印制作时整体重量可控制在80g以内，不会给水下设备带来过多的负载负担。

　　在实际装配验证中，这套结构可直接适配直径60mm的三叶水下螺旋桨，桨叶通过顶丝固定在电机输出轴上，装配完成后整个动力段无需额外做动平衡即可稳定运行，在12V供电电压下，搭配4250型号水下电机可产生1.8kg左右的静推力，完全满足小型水下设备的动力需求。结构的所有边角都做了R1以上的圆角处理，既避免装配时划伤操作人员或是线缆，也能减少水流在边角处产生的空泡，降低运行时的水流噪音。
