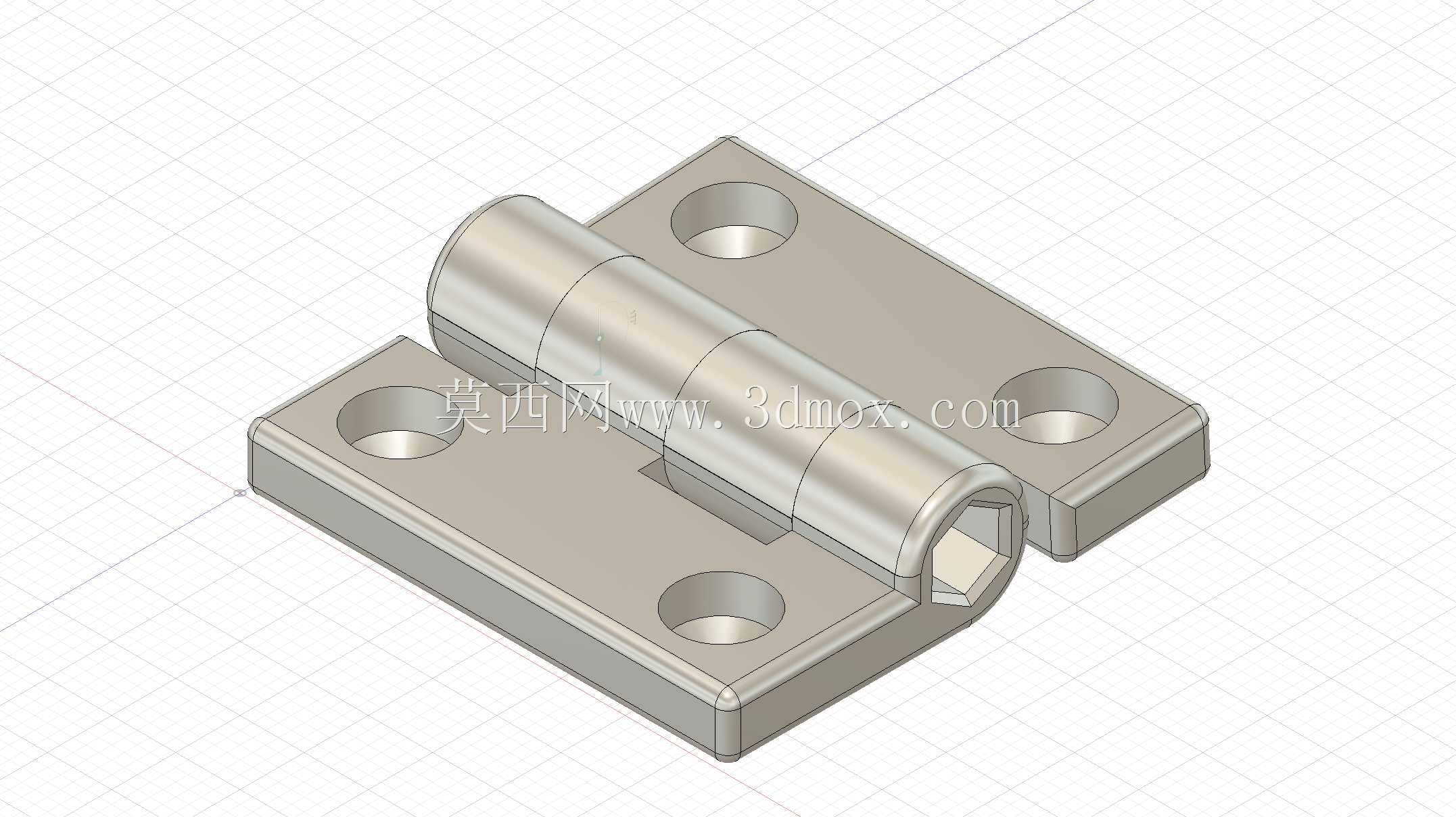

38乘38规格方形合页铰链结构设计

　　这款方形铰接合页的设计，核心面向需要频繁开合转动的板件连接场景，常见于小型设备舱门、电控箱侧盖、轻型机柜检修门、工业操作台翻盖这类需要实现两板件绕固定轴相对转动的装配场景，区别于长条形民用合页，这款方形底座的合页在有限安装空间内的固定强度更有优势，不会因为安装面宽度不足出现固定孔位跨距不够、受力后底座翘曲的问题。从实际使用的角度看，这类合页承担的核心功能是实现两个相邻构件的铰接转动，同时保证转动过程中无径向窜动，合页闭合状态下两个安装面保持齐平，不会出现板件错位、开合卡滞的问题，转动副的间隙控制在合理范围，既不会因为间隙过大导致门板晃动，也不会因为间隙过小出现转动干涩、低温环境下卡滞的情况。设计过程中首先确定的是安装边界尺寸，

　　两个安装底座的轮廓尺寸为38mm×38mm，这个尺寸刚好适配市面上多数小型电控箱、通讯设备舱门的侧边安装宽度，不需要额外对安装面进行裁切加工，每个底座上设置两个沉头安装孔，孔位的跨距经过受力核算，当合页承受垂直于安装面的载荷时，四个固定孔的受力分布均匀，不会出现单个孔位应力集中导致螺丝滑牙、底座断裂的问题，沉头孔的深度适配常用的十字盘头或者内六角圆柱头螺丝，安装后螺丝头完全沉入底座平面，不会突出表面干涉门板开合。转动副部分采用的是卷边筒状铰接结构，将两个底座的铰接卷边交错排布，中间穿入铰接销轴，卷边的配合长度覆盖了整个合页的宽度方向，相比短铰接段的合页，这种长配合面的结构抗侧向载荷能力更强，当门板受到侧向冲击力时，

　　铰接段不会因为局部应力过大出现变形弯折。销轴的端部做了收口处理，不需要额外加装卡簧或者端盖，就能防止销轴在开合过程中轴向窜动脱出，减少了装配的零件数量，也降低了后期维护的成本。从安装适配性来看，这款合页的两个安装底座厚度一致，当两个被连接板件厚度相同时，安装后合页的转动轴线刚好位于两个板件的拼接缝位置，开合过程中板件边缘不会出现干涉摩擦，不需要额外对板件边缘做倒角避空处理，对于厚度在1.5mm到3mm之间的金属板件、硬质塑料板件都能适配，安装时只需要在对应板件上按照孔位位置打对应的通孔或者螺纹孔，用螺丝固定即可完成装配，不需要额外的焊接或者粘接工序，拆装维护都很方便。在实际选型过程中，

　　这类合页适合用在门板重量不超过5kg的轻型舱门场景，如果是更重的门板可以并排安装多个合页分散载荷，合页的转动角度可以达到180度以上，能够满足舱门完全翻开的使用需求，不会因为转动角度不足导致舱门开启后遮挡操作空间。建模过程中对所有的棱边都做了小圆角处理，既避免了加工过程中锐边割手的问题，也减少了热处理过程中棱角位置的应力集中，提升零件的整体结构强度，沉头孔的底部做了平位处理，保证螺丝锁紧后螺丝端面完全贴合沉孔底面，不会出现螺丝歪斜导致固定不牢的问题。铰接卷边的内径和销轴的配合采用间隙配合，公差控制在合理范围，既保证转动灵活，也不会因为间隙过大导致合页开合时出现旷量，长期使用后磨损量也能控制在可接受范围内，不需要频繁更换铰接件。
