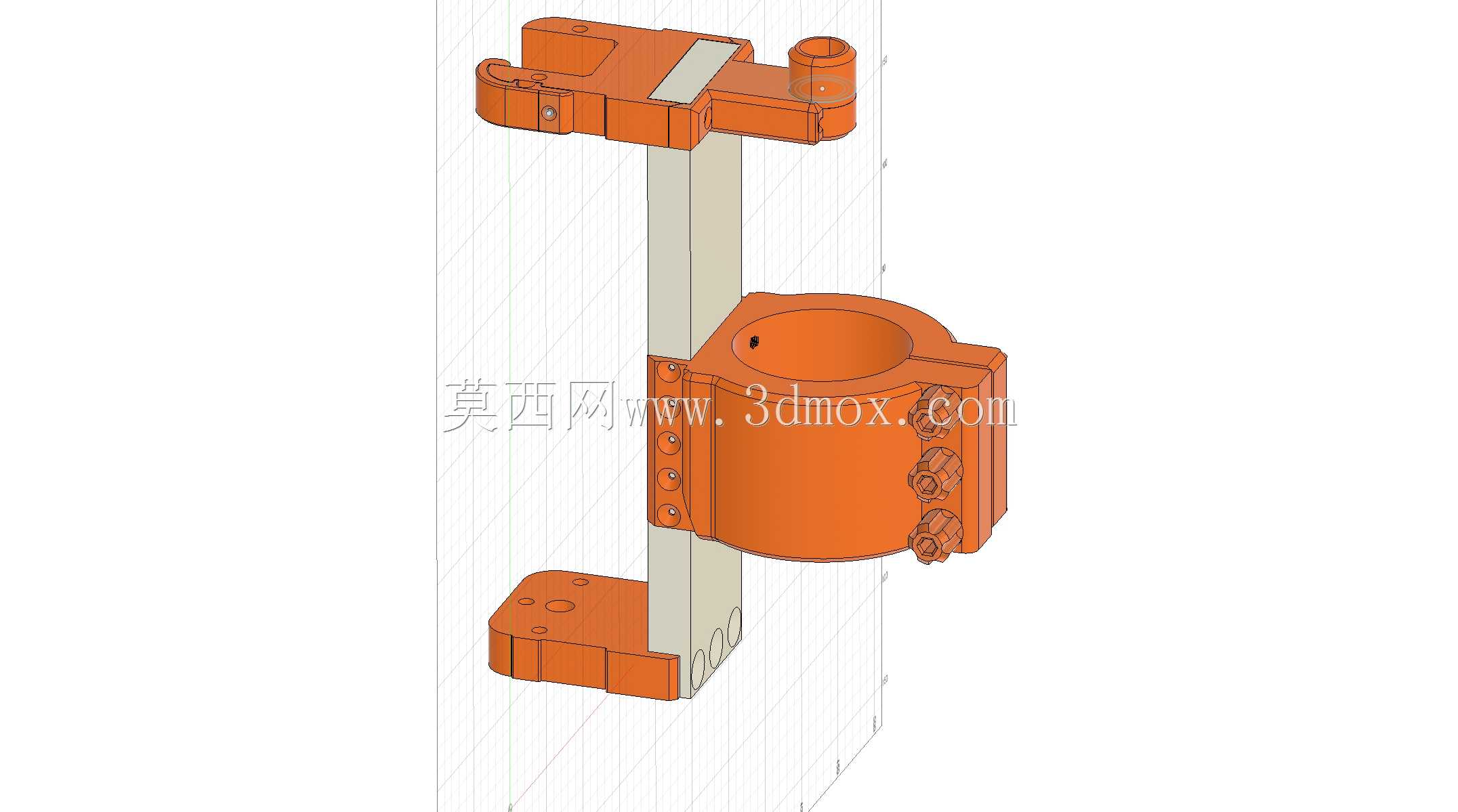

适配80mm主轴的Stepcraft D600雕刻机Z轴结构

　　桌面级数控雕刻设备的Z轴性能，直接决定了加工过程中主轴的进给稳定性、垂直运动精度以及大扭矩切削工况下的抗振表现，这款针对Stepcraft D600机型开发的Z轴结构，核心适配直径80mm规格的1.5kW级主轴，同时可兼容同直径的2.2kW防水水冷数控主轴，覆盖了桌面数控加工场景下从软质材料雕刻到轻金属铣削的多数加工需求。

　　从实际应用场景来看，这类Z轴结构主要服务于小型桌面CNC加工场景，包括木工浮雕加工、塑料件结构件铣削、PCB板钻孔雕刻、软铝件小切深加工等作业，这类场景下设备的安装空间通常有限，用户往往会根据加工需求更换不同功率的主轴，因此Z轴的夹持兼容性、安装便捷性就成了结构设计的核心考量点。不同于原厂Z轴仅适配小直径主轴的设计，这款结构直接将主轴夹持孔的公称直径设定为80mm，夹持段采用分体式抱箍结构，抱箍结合面预留0.2-0.3mm的张紧间隙，周向均匀布置4组内六角锁紧螺钉，锁紧时可让抱箍均匀抱紧主轴外壁，避免单点锁紧导致的主轴轴线偏移，保证主轴与Z轴运动方向的同轴度控制在0.02mm以内，减少加工过程中的偏摆振刀问题。

　　在运动结构设计上，这款Z轴采用单立柱直线导轨配合滑块的导向形式，立柱采用硬质铝合金型材加工，导轨安装面经过精铣处理，平面度控制在0.01mm/100mm范围内，保证滑台上下运动时的直线度，避免出现爬行、卡滞问题。滑台部分集成了主轴抱箍座与传动连接座，传动连接座可适配常见的T8丝杆、1605滚珠丝杆传动方案，用户可根据自身的加工精度需求选择对应的传动组件，不需要额外对安装孔位进行二次加工。上下两端的限位安装座分别设置在立柱的上下端，既可以作为滑台的硬限位结构，防止滑台超程脱落，也预留了光电限位开关的安装槽位，方便用户加装软限位组件，实现加工行程的精准控制。

　　从安装边界尺寸来看，这款Z轴的立柱有效行程可覆盖120mm的垂直加工范围，完全满足桌面雕刻机常规加工的深度需求，抱箍座的外轮廓尺寸控制在120mm*100mm范围内，不会在X轴运动过程中与设备的龙门框架、工作台夹具产生干涉。安装接口部分，Z轴的顶部连接座完全匹配Stepcraft D600机型的X轴滑台安装孔位，孔位公差按照H7级精度加工，用户更换时不需要对原有设备的X轴结构进行打孔、锉修等二次加工，直接通过内六角螺栓即可完成固定安装，大幅降低了用户的改装难度。

　　结构细节上，抱箍座的内壁设计了两道环形储油槽，安装主轴时可在槽内涂抹少量润滑脂，既可以填充主轴外壁与抱箍之间的微小间隙，提升抱紧摩擦力，也能避免长期使用后接触面出现锈蚀、粘接的问题，方便后续更换主轴时拆卸。滑台与导轨滑块的连接面设置了3个调节顶丝，安装时可通过顶丝微调滑台的安装角度，补偿导轨安装带来的微小角度误差，保证主轴轴线与工作台面的垂直度。所有外露的结构件均采用硬质铝合金阳极氧化处理，表面硬度达到HV300以上，既可以减轻整体结构重量，降低X轴运动的负载，也能提升结构件的耐磨、防腐蚀性能，适应加工车间多粉尘、多切削液的使用环境。

　　在实际选型适配时，需要注意这款Z轴的夹持范围仅针对公称直径80mm的主轴，若使用变径套也可兼容更小直径的主轴，但需要核算变径套的抱紧强度，避免大切削量下主轴出现打滑下移的问题。同时由于适配的主轴功率最高可达2.2kW，Z轴传动部分的丝杆需要选用导程5mm及以下的规格，配合足够扭矩的步进电机，才能保证Z轴的进给推力足够，避免大切深下出现Z轴下坠、丢步的问题。整体结构在设计时充分考虑了桌面数控用户的改装需求，所有安装孔位、连接尺寸都经过实际装配验证，不存在干涉、安装错位的问题，可直接用于设备的Z轴升级改装，提升设备的加工能力与运行稳定性。
