电动自行车动力转换集成结构组件

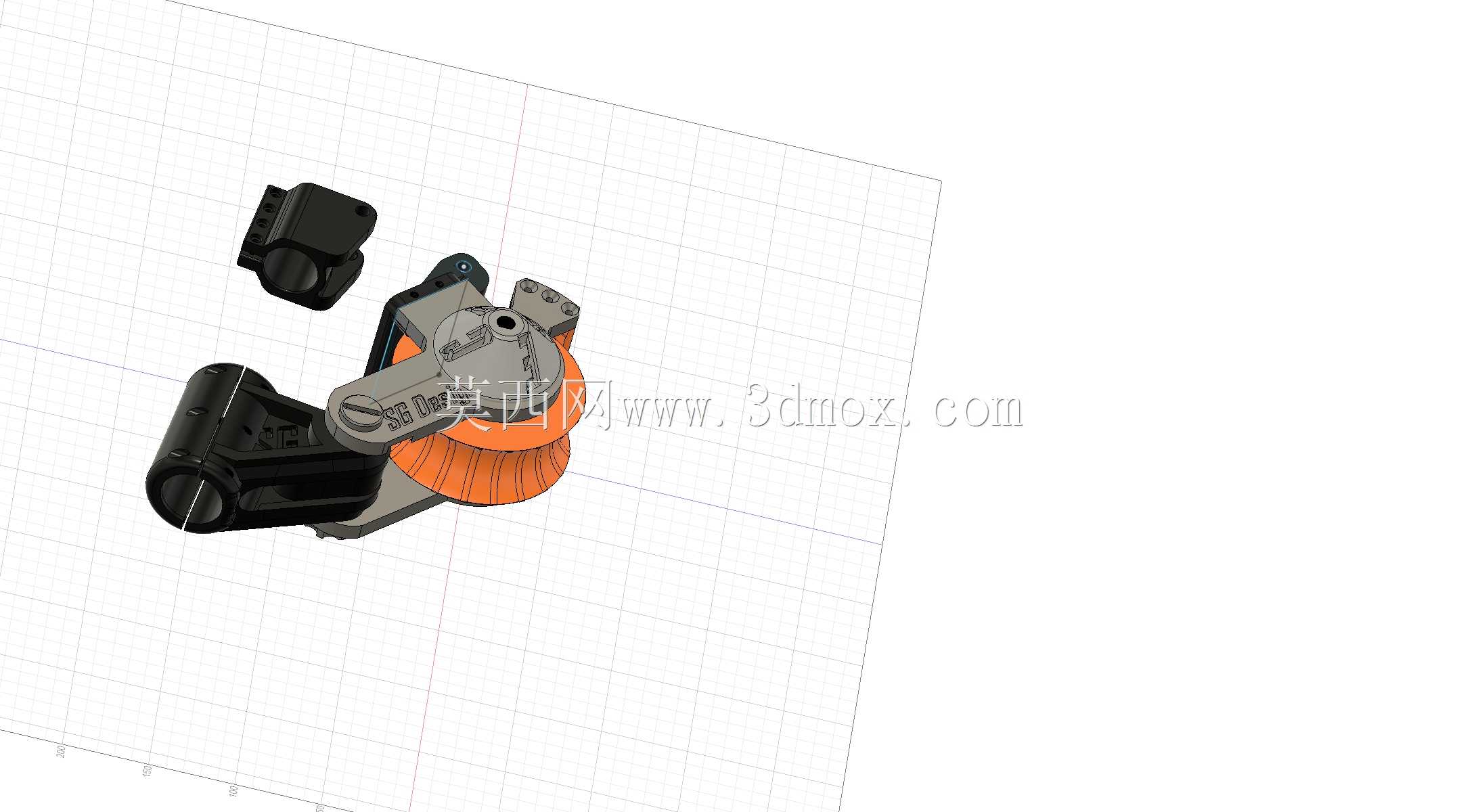

　　这套动力转换结构主要面向民用两轮电动助力车的改装与配套场景，适配日常通勤、短途代步类自行车的动力升级需求，核心作用是在保留原有自行车车架主体结构的前提下，完成动力输出端到车轮传动端的扭矩传递与转速匹配，解决传统自行车加装动力时的安装干涉、传动效率不足的问题。从结构布局来看，组件采用集成化的安装基座设计，基座上预留了与标准自行车五通、后叉安装位匹配的固定孔位，安装边界充分考虑了常规26寸、27.5寸城市自行车与山地自行车的车架空间，整体外轮廓在安装后不会超出车架后三角的原有宽度范围，避免骑行过程中出现剐蹭裤腿、碰撞障碍物的问题。动力输入端直接适配6368-190Kv规格的外转子无刷电机，电机安装位设置了定位止口与减震衬垫槽，

　　既可以保证电机轴与传动输入轴的同轴度控制在0.1mm以内，减少高速运转时的径向跳动，也能通过橡胶衬垫过滤电机运转产生的高频振动，避免振动直接传递到车架引发的紧固件松动问题。传动部分采用行星减速与同步带传动结合的结构，一级减速通过内置的行星齿轮组完成电机高转速到中低转速的转换，齿轮模数选取1.25，齿面做了硬化处理，能够承受峰值12N·m的扭矩输出，二级传动通过同步带轮将动力传递到自行车后轮的花鼓位置，同步带的张紧结构集成在基座侧面，不需要额外加装张紧轮，通过偏心轴结构就能完成皮带张紧度的调节，调节行程覆盖15mm范围，可以适配不同磨损程度的同步带使用需求。设计过程中充分考虑了户外使用的防护需求，

　　整个传动腔体的拼接面都设置了密封胶条槽，组装后可以达到IP54的防护等级，能够阻挡日常骑行时的雨水、路面扬尘进入传动内部，减少齿轮与轴承的磨损，延长组件的维护周期。组件上还预留了霍尔传感器、速度信号线的走线槽，所有走线都可以嵌入基座内部的线槽中，通过线卡固定后不会出现走线外露、缠绕辐条的风险，同时线槽的转角位置都做了R3以上的圆角处理，避免穿线时划伤线材绝缘层。从安装流程来看，不需要对原有自行车车架做焊接、打孔等破坏性改装，只需要拆除原有自行车的中轴与牙盘组件，将转换基座通过配套的锁紧环固定在五通位置，再将电机固定到基座的安装止口上，连接好传动带与后轮花鼓的连接法兰，就能完成整套动力系统的加装，

　　整个安装过程可以在普通维修工位借助常规内六角工具完成，不需要专用的工装夹具。结构的重量控制也做了针对性优化，基座主体采用高强度铝合金压铸成型，非受力位置做了均匀的壁厚减薄处理，整体组件包含电机在内的重量控制在2.3kg以内，不会给自行车增加过多的簧下重量，影响骑行的操控灵活性。在实际使用场景中，这套结构可以适配36V到48V的电池供电系统，配合对应的控制器可以实现25km/h到35km/h的助力时速，足够覆盖城市日常通勤的速度需求，传动效率可以达到92%以上，相比传统的轮毂电机改装方案，重心更靠近车辆的中心位置，骑行时的操控平衡性更好，在爬坡、重载的工况下，传动系统的扭矩输出更线性，不会出现轮毂电机起步时的突兀窜动问题。组件的易损件都做了通用化设计，同步带、轴承、密封件都采用市面通用的标准规格，后期维护时不需要采购专属定制配件，能够降低用户的后期使用成本。
