90度交叉木质锁木结构组件设计方案

　　在轻型木质框架搭建、模块化木质教具组装、小型户外木质临时设施拼接场景中，垂直构件的快速锁固一直是影响装配效率与结构稳定性的核心环节，常规的直角角码连接需要在两个垂直面分别拧入紧固件，不仅外露件多影响外观，在厚度仅1.8cm的薄木质构件上施工时，还容易出现打穿基材、螺丝握钉力不足的问题，这款90度交叉锁木结构正是针对这类薄型木质构件的垂直拼接需求开发的专用连接组件。

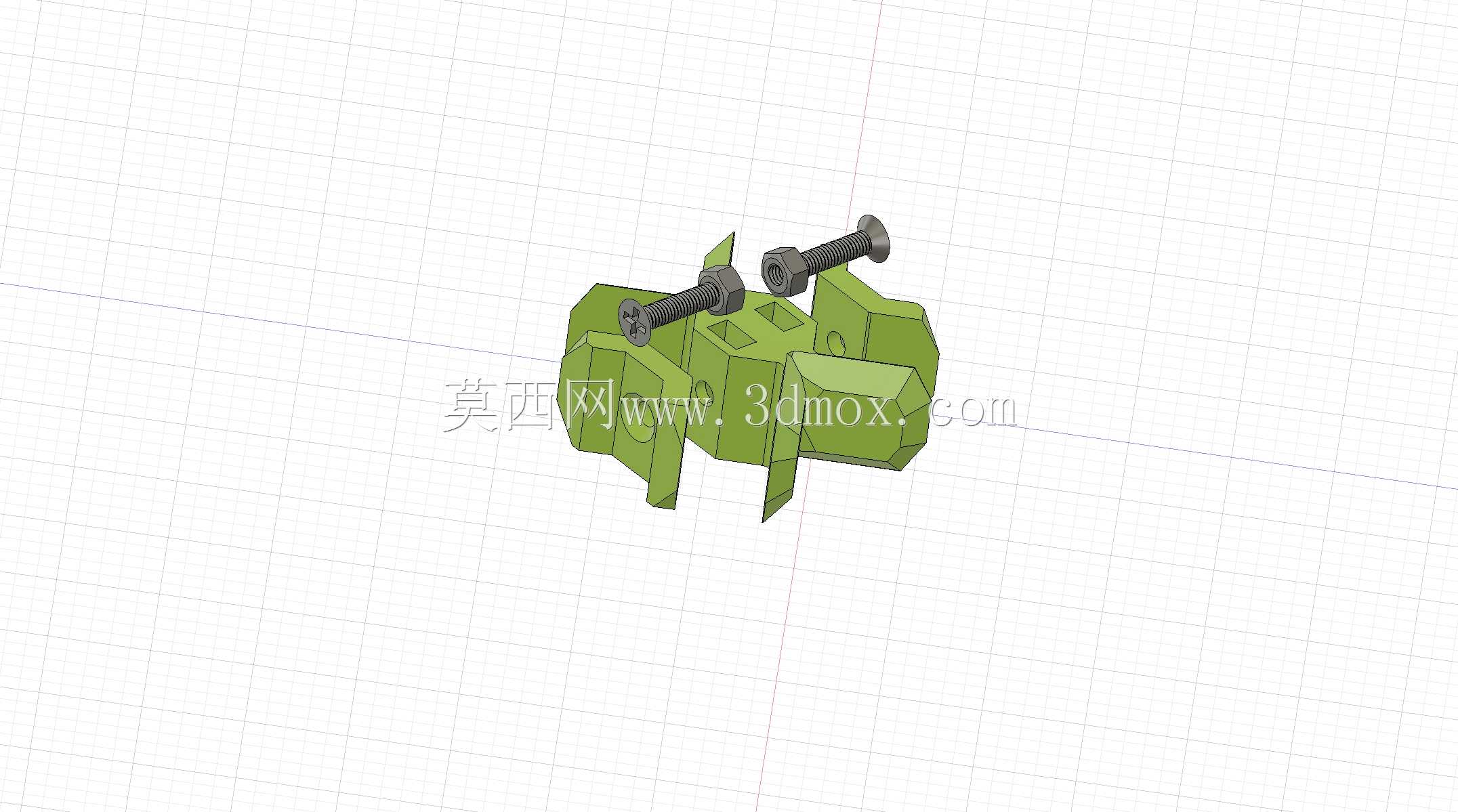

　　整套组件的核心设计思路是利用交叉卡位结构分散锁固应力，避免单点受力导致的薄木件开裂，主体卡位件采用对称式的卡槽布局，两个垂直方向的卡槽分别对应两根呈90度交叉布置的木质杆件，卡槽的内壁设置有微齿状的防滑纹路，当锁固件收紧时，齿纹会轻微嵌入木质基材表面，不需要额外打孔就能形成足够的静摩擦力，防止杆件受外力后出现滑移错位。配套的紧固件选用标准M6规格的螺钉与螺母，螺钉长度经过精准匹配，穿过卡位件与两层木质构件后，剩余的螺纹长度刚好满足螺母锁紧的行程需求，不会出现螺杆过长突出刮蹭、或是过短无法形成有效锁固的问题，螺母采用内嵌式的沉台设计，锁紧后螺母端面与卡位件外表面齐平，没有突出的棱角，既提升了外观整洁度，也避免了安装使用过程中突出件勾挂衣物、划伤操作人员的风险。

　　从安装边界来看，这款锁木组件适配的木质构件截面厚度统一为1.8cm，卡槽的宽度公差控制在±0.1mm范围内，既能够保证杆件顺利卡入，又不会因为间隙过大导致装配后出现旷量，两个垂直方向的卡槽中心处于同一水平面，装配完成后两根交叉的木质杆件上表面处于齐平状态，不会出现高低差影响后续的面板铺设或是其他构件的对接。整个锁固过程不需要复杂的专用工具，只需要常规的内六角扳手就能完成螺钉与螺母的锁紧，单人即可完成全部装配操作，相比传统的直角连接件，装配效率能够提升40%以上。

　　在实际应用场景中，这类锁木组件除了用于常规的木质框架拼接，还可以适配模块化展示架的快速搭建、儿童木质益智玩具的结构连接、户外露营木质装备的快拆组装，由于组件本身的结构紧凑，锁固后不会在构件外侧留下大面积的连接痕迹，也可以用于对外观要求较高的木质家居置物架组装。设计过程中特意对卡位件的受力结构做了优化，在螺钉穿过的受力位置做了局部加厚处理，避免锁紧力过大导致卡位件出现应力开裂，同时在卡槽的转角位置设置了R1.5的圆角过渡，既能够避免安装时锐角划伤木质构件的边缘，也能减少卡位件本身的应力集中问题，提升组件的整体使用寿命。

　　针对不同使用场景的受力需求，这款锁木组件的锁固力可以通过调整螺母的锁紧力矩进行控制，当用于临时搭建的可拆卸结构时，可以适当降低锁紧力矩，方便后续的拆解重复利用；当用于长期固定的承重结构时，可以将力矩调整到推荐值，此时组件能够承受垂直于杆件方向的横向载荷，满足常规轻型框架的承重要求。需要注意的是，这款组件是专门针对1.8cm厚度的木质构件设计，不适用于厚度偏差过大的基材，也不建议用于金属杆件或是硬质塑料杆件的连接，避免因为基材硬度差异导致卡槽内的防滑齿无法有效嵌入，出现锁固失效的问题。在三维建模过程中，所有配合面的公差都经过了虚拟装配验证，螺钉与安装孔的间隙、螺母与沉台的配合尺寸都经过反复校核，确保实际生产加工后组件能够顺利装配，不会出现干涉问题，同时模型中也还原了防滑齿、圆角过渡、沉台等细节结构，能够直接用于后续的工程出图、3D打印样件验证或是开模生产参考。
