花瓣造型10W功率LED照明灯具结构设计

　　这款花瓣造型的LED照明组件，在做结构拆解前先聊下实际落地的场景——这类造型的灯具大多用在商业氛围照明、文创空间装饰、户外景观亮化的点位上，和常规筒灯、球泡灯的定位完全不同，既要满足基础照明的光通量要求，又要承担空间视觉点缀的作用，所以结构设计上不能照搬普通LED灯的堆叠逻辑。

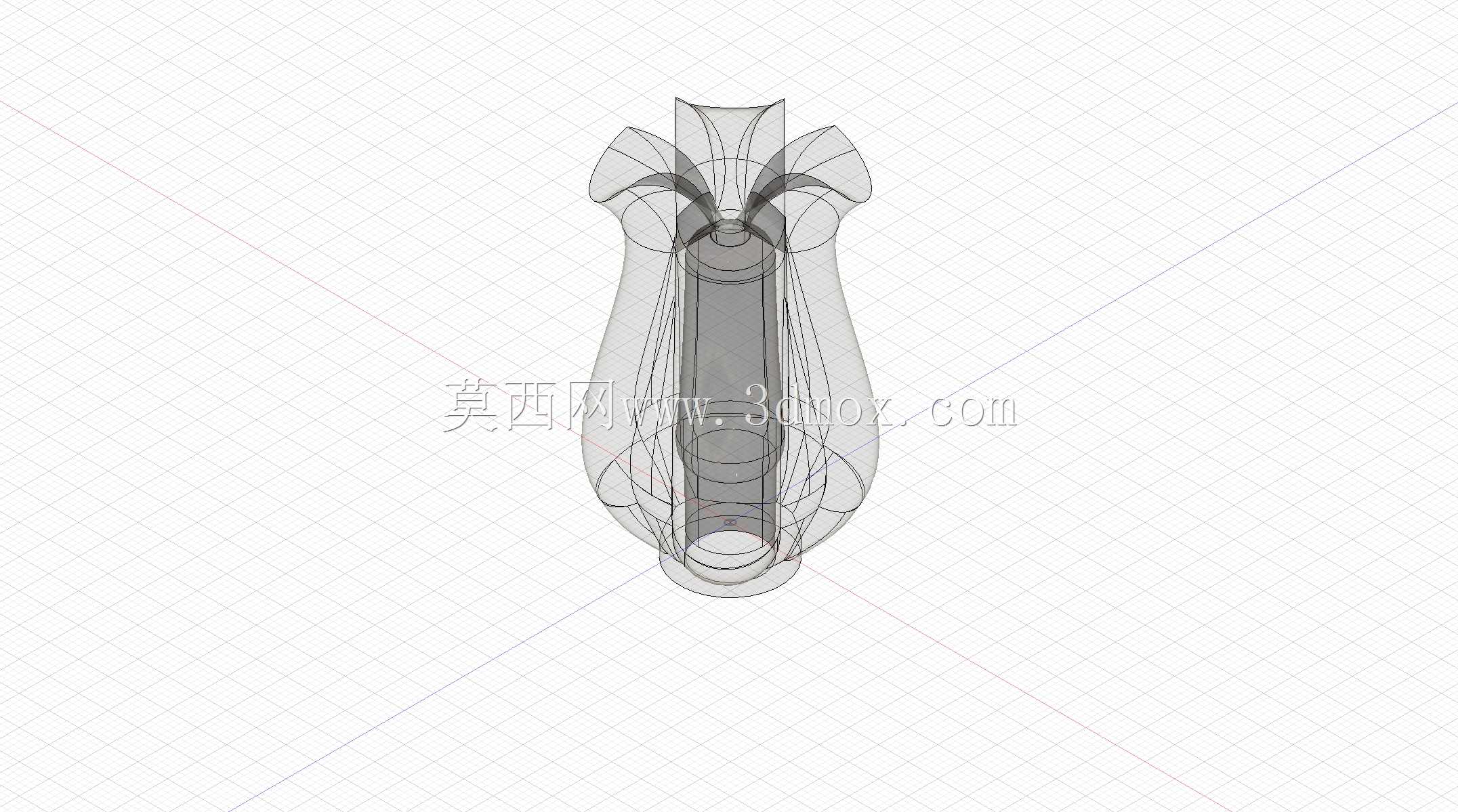

　　从内部腔体结构来看，核心的10W LED光源被安置在筒体中段的定位台阶上，这个台阶的公差带控制在±0.1mm，一方面是保证光源基板和下部散热壳体的贴合度，避免空气间隙造成热阻飙升，另一方面是给上部的光学透镜留出精准的安装距离，保证花瓣形外罩的出光均匀度，不会出现局部光斑过亮或者暗区的问题。筒体下部做了内螺纹结构，是用来匹配标准的E27或者GU10灯座的，安装边界上，螺纹段的长度控制在12mm，既保证拧入灯座后的连接强度，又不会因为螺纹过长顶到灯座内部的导电触点，造成接触不良的问题。

　　外罩的花瓣造型不是单纯的外观装饰，每一片花瓣的曲面弧度都是经过光学模拟调整的，曲面的拔模角度控制在3°以上，不管是用PC注塑成型还是用亚克力吹塑，都能顺利脱模，不会出现粘模或者曲面拉伤的问题。外罩和下部主壳体的连接采用了旋扣结构，没有用常见的胶粘或者螺丝固定，这样后期维护的时候，不需要工具就能拆开外罩，清理内部积灰或者更换光源组件，维护效率比常规固定方式高很多。旋扣的配合间隙控制在0.2mm，既保证旋转拆装的顺畅度，又不会因为间隙过大造成装配后外罩晃动，影响整体的结构稳定性。

　　散热结构的设计藏在筒体的内壁上，内壁做了六条纵向的散热筋，筋条高度3mm，厚度1.5mm，和外壳是一体成型的结构，不需要额外加装铝制散热片，既控制了整体的重量，又能把LED基板产生的热量通过筋条快速传导到整个壳体表面，通过空气对流散出去。实际热仿真测试下来，10W功率满负荷运行的时候，壳体表面的最高温度不会超过55℃，完全满足照明产品的安规要求，不会出现烫伤用户或者加速外罩老化的问题。

　　走线通道的设计也做了优化，从灯座触点到光源基板的走线槽开在筒体的侧壁上，槽宽2mm，刚好能容纳两根0.5平方毫米的导线，槽内做了圆角过渡，不会出现锐边割破导线绝缘层的风险。导线和光源基板的连接位置预留了5mm的冗余长度，装配的时候不会因为拉扯造成焊点脱落，提升了产品的装配良率。

　　安装适配性上，整个灯具的最大外径是62mm，总高度是118mm，比同功率的普通球泡灯尺寸稍大，但能适配绝大多数标准的明装、暗装灯座，不需要额外定制安装配件，不管是后期替换现有灯具，还是新项目配套安装，都不需要调整原有安装点位的开孔尺寸或者灯座规格，适配成本很低。

　　花瓣造型的边缘做了R2的圆角处理，没有尖锐的棱角，不管是安装过程还是后期使用过程中，都不会划伤操作人员或者用户，符合照明产品的安全设计规范。外罩的透光率控制在85%左右，既能保证足够的光通量输出，又能遮住内部的光源和结构件，不会直接看到内部的LED灯珠，提升了整体的视觉质感。

　　在结构强度验证上，主壳体的壁厚控制在2mm，外罩的壁厚控制在1.8mm，1米高度自由跌落的情况下，不会出现壳体开裂或者连接结构松脱的问题，满足日常运输和使用的强度要求。不同部件的材料搭配也做了区分，主壳体用阻燃PC材料，达到V0级阻燃等级，外罩用光扩散PC材料，兼顾透光和扩散效果，内部的定位卡扣用POM材料，提升耐磨性能，保证多次拆装后依然能保持足够的卡紧力。
