无线充电发射端环形定位结构设计

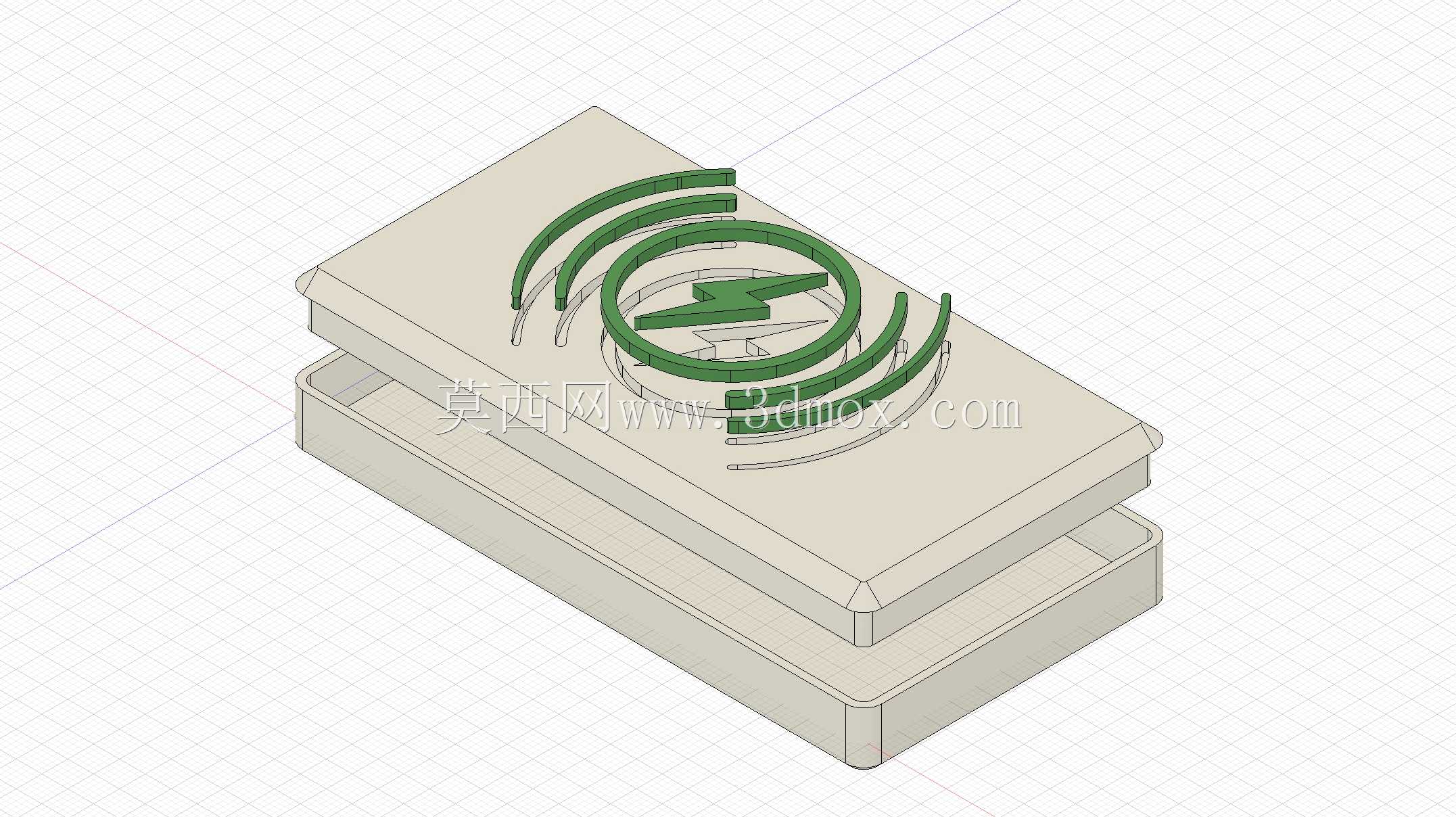

　　日常桌面无线充电场景里，不少用户都遇到过充电对位不准、设备放上去触发不了快充、充电过程中轻微碰动就断充的问题，这个结构就是针对这类痛点做的优化设计。从实际使用场景出发，桌面办公场景下用户放置手机往往是随手一放，不会刻意对准充电线圈中心，传统平面式无线充电板的线圈对位公差通常只有±3mm，超出范围就会出现充电效率骤降、甚至无法触发充电的情况，这套环形定位结构就是为了放大对位容错区间做的结构方案。结构主体分为上下两层盒体基座，上层基座表面设置三层同心弧形弹片，弹片采用带弧度的弹性臂设计，最内层弹片围合的区域刚好匹配常规手机无线充电接收端的线圈中心位置，当手机放置到基座表面时，不管是横向还是纵向偏移，

　　弧形弹片都会在手机重力作用下产生弹性形变，顺着弧面把手机导向中心对位区域，不需要用户刻意调整位置，就能让发射线圈和接收线圈保持在最佳耦合范围内。弹片的弹性模量经过适配，既不会因为弹力过大导致手机放上去被弹滑移位，也不会因为弹力太弱起不到导向定位的作用，弹片表面做了圆弧过渡处理，不会刮花手机背面的玻璃或者素皮材质。上下两层盒体采用扣合式装配结构，下层盒体预留了无线充电发射电路板、线圈的安装空间，内部设置有定位柱和卡扣位，电路板可以直接卡在定位柱上，不需要额外打胶固定，线圈贴装在上层基座的内表面，和表层的定位弹片保持固定的同轴度，避免装配误差导致的对位偏移。安装边界上，整个基座的长宽尺寸控制在120mm*80mm，厚度18mm，

　　适合放置在办公桌、床头柜这类狭窄的桌面区域，不会占用过多摆放空间，底部预留有防滑胶条的安装槽，贴装胶条后整个底座不会跟着手机拿取的动作被带起来。设计过程中特意做了弹片的行程校核，三层弹片的导向行程覆盖±12mm的偏移范围，比普通平面充电板的对位容错区间大了四倍，即使用户单手盲操作放手机，也能顺利滑到正确充电位置。弹片和上层基座采用一体化注塑的连接方式，弹片根部做了圆角加强处理，反复按压形变不会出现根部断裂的问题，经过万次按压形变测试，弹片的弹力衰减率控制在5%以内，能满足长期使用的可靠性要求。盒体的边角都做了R3的圆角处理，没有尖锐棱角，日常使用磕碰不会划伤皮肤，上层基座表面和弹片之间预留了0.5mm的间隙，

　　避免弹片形变时和基座表面摩擦产生异响或者卡滞。实际使用中，这套结构除了适配手机，也能兼容支持无线充电的耳机盒等小型数码设备，内层弹片的最小围合直径刚好匹配常规TWS耳机充电盒的尺寸，放置耳机盒的时候同样能起到定位作用，不会因为耳机盒重量轻就出现对位偏移的问题。结构内部还预留了散热槽的位置，在线圈和电路板对应的上层基座内表面设置有网格状的散热筋，既可以增强基座的结构强度，也能把线圈工作产生的热量均匀传导到整个盒体散出，避免长时间充电出现局部过热的问题。上下盒体的扣合位做了止口设计，扣合后缝隙控制在0.1mm以内，不会出现明显的拼缝不齐，同时具备一定的防尘能力，日常桌面的灰尘、泼溅的少量水珠不会轻易进入盒体内部，提升日常使用的耐用性。
