12V汽车交流发电机转子结构设计

　　车用交流发电机的转子是整套供电系统的核心励磁部件，直接决定了发电效率、输出稳定性以及整机的NVH表现，这套12V规格的转子结构，同时兼顾了车用低压供电场景与小型风力发电场景的适配需求，在结构设计阶段就充分考虑了不同工况下的动平衡、磁路导通以及安装适配性。从实际应用场景来看，这类转子既可以配套传统燃油车的车载交流发电机，在发动机运转时通过皮带轮驱动切割定子磁场，为车载用电设备供电同时为蓄电池补能，也可以适配小型离网风力发电装置，在低风速工况下依靠10组钕磁铁的磁路布局实现较低的启动扭矩，满足小功率离网供电的需求。

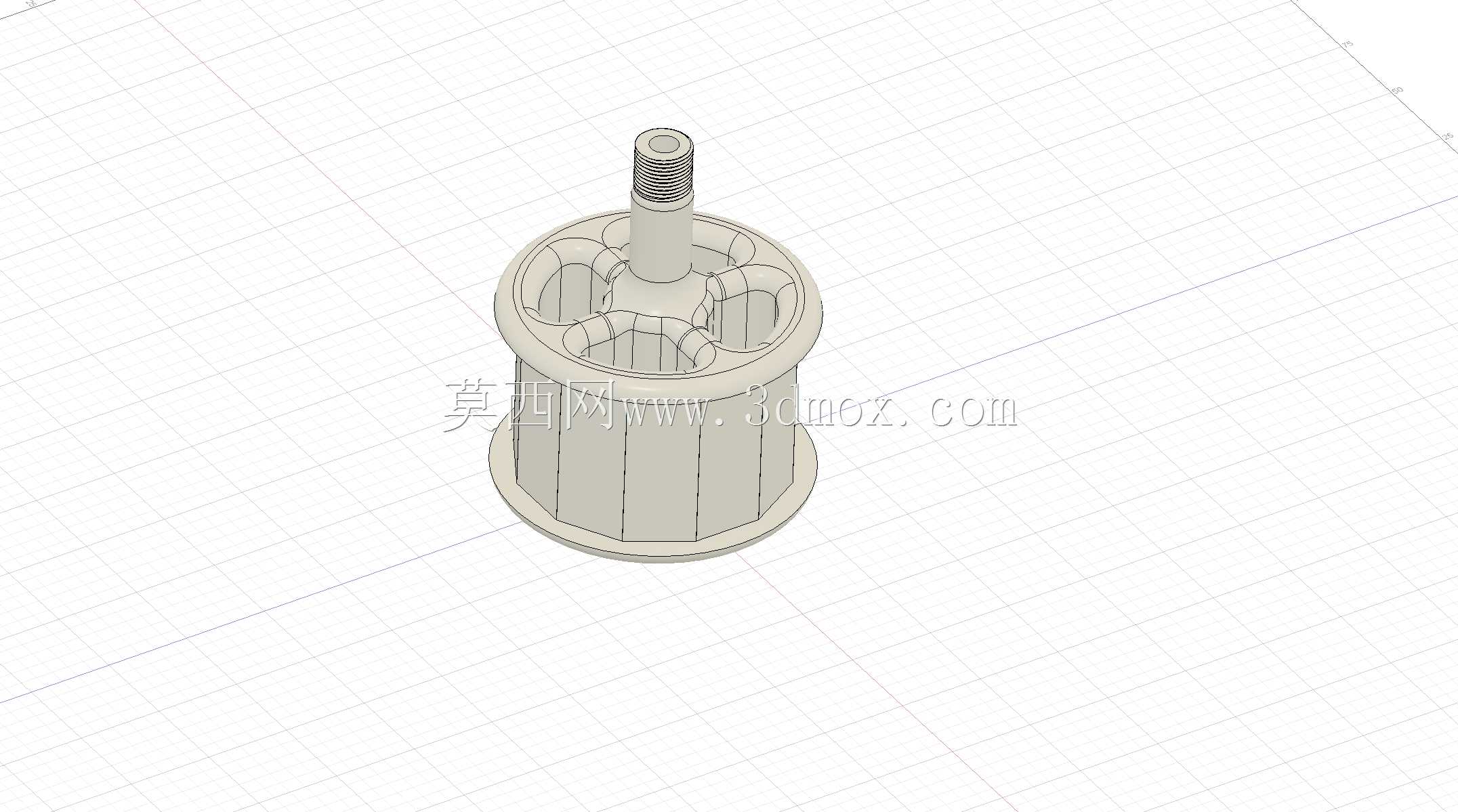

　　从功能特性上看，转子顶部的螺纹轴段是核心安装定位结构，螺纹规格匹配通用车用发电机的轴承位与皮带轮安装位，轴肩位置做了退刀槽设计，既方便加工时的刀具退刀，也能保证轴承安装时的端面贴合度，避免长期运转后出现轴系窜动。转子主体的笼式骨架结构，一方面为10块永磁体提供了可靠的安装限位，每一块磁钢的安装槽都做了周向均匀分布的角度定位，保证磁路气隙均匀，减少发电过程中的转矩脉动；另一方面骨架的镂空结构有效降低了转子整体的转动惯量，让转子在转速快速波动的车用工况下，能够更快跟随发动机转速变化，减少皮带传动的打滑损耗。

　　设计过程中，磁钢的排布方式经过了多轮磁路仿真验证，10块磁钢采用交替极性的周向排布，相邻磁钢之间的隔磁筋采用了导磁率较低的结构设计，尽可能减少磁钢之间的漏磁，让更多的磁力线穿过定子绕组提升发电效率。转子外圆的圆柱面做了同轴度公差约束，保证转子在高速旋转时的气隙均匀度，避免出现扫膛问题，同时外圆的轴向直筋结构既可以提升转子整体的结构强度，在转子高速旋转时抵消磁钢受到的离心力，也能在转子转动时带动发电机内部的空气流动，辅助整机散热，降低长时间高负载发电时的温升。

　　从安装边界来看，转子的轴向总尺寸、轴段直径、螺纹长度都严格匹配主流12V车用交流发电机的腔体尺寸，不需要对原有发电机的端盖、轴承、定子结构做改动就可以直接替换安装，适配性较强。转子的动平衡等级按照车用旋转部件的G2.5等级设计，在骨架的端面预留了去重平衡槽，生产装配时可以根据动平衡测试结果在对应位置去除少量材料，保证转子在最高15000转/分钟的车用工况下平稳运转，减少轴承的额外载荷，提升整机的使用寿命。针对风力发电场景的适配，这套转子的低转动惯量设计可以在风速达到2m/s左右时就启动旋转，相比同功率的实心转子结构启动风速降低了约30%，更适合小型离网风电的低风速应用场景。

　　在结构细节处理上，磁钢安装槽的内壁做了微小的脱模斜度，方便磁钢的压装装配，槽底设计了溢胶槽，在磁钢粘接固定时多余的结构胶可以流入溢胶槽，避免胶层溢出影响转子的外圆尺寸。顶部轴段与转子骨架的连接位置做了加强筋结构，将轴段承受的扭矩均匀分散到整个转子骨架上，避免急加速或者急减速时轴段与骨架连接处出现应力断裂。整个转子的材质选择兼顾了结构强度与导磁需求，骨架部分采用高强度导磁材料冲压成型后铆接固定，既保证了结构的整体刚性，也为磁路提供了良好的导磁回路，减少磁阻带来的效率损耗。
