苹果iPodTouch4代64GB版数码产品结构

　　本次呈现的三维结构对应苹果第四代iPod Touch 64GB版本，作为当年便携影音娱乐终端的代表性产品，其结构设计思路对当下手持数码产品的堆叠设计仍有参考价值。从实际应用场景来看，该产品主要面向个人便携影音播放、轻量移动互联网接入、休闲游戏运行等使用场景，日常使用中多为单手握持操作，因此结构设计全程围绕手持握持舒适度、内部元器件紧凑堆叠、机身轻薄化三个核心目标展开。

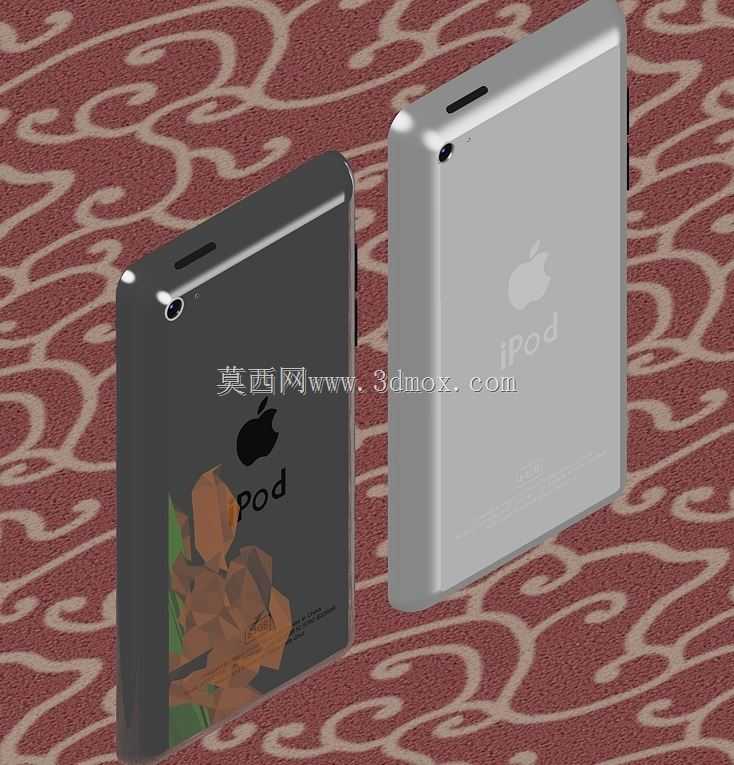

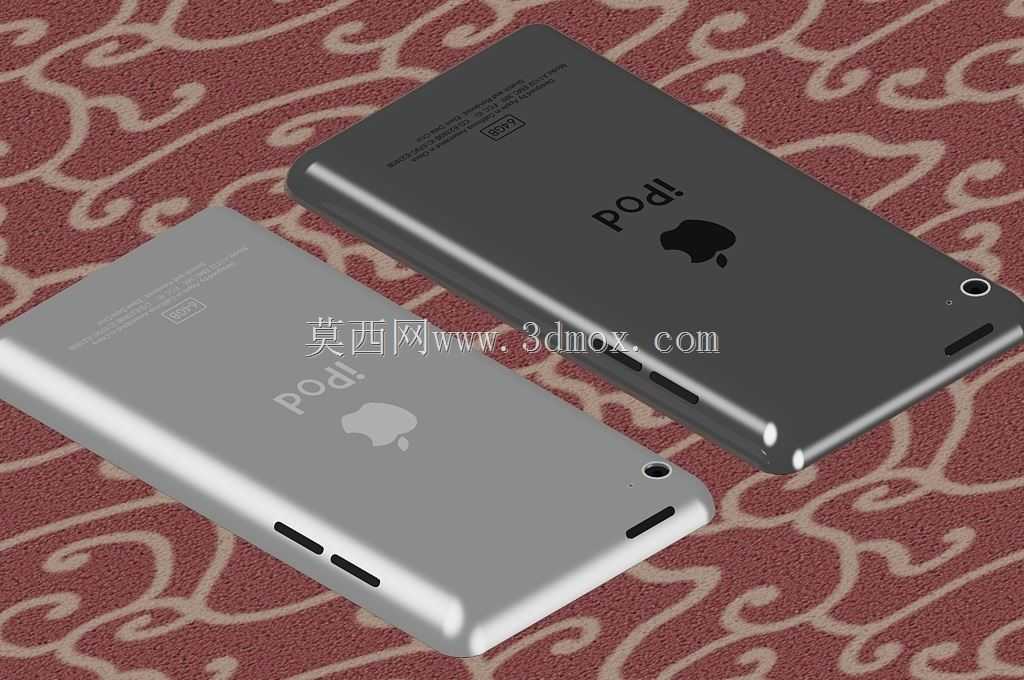

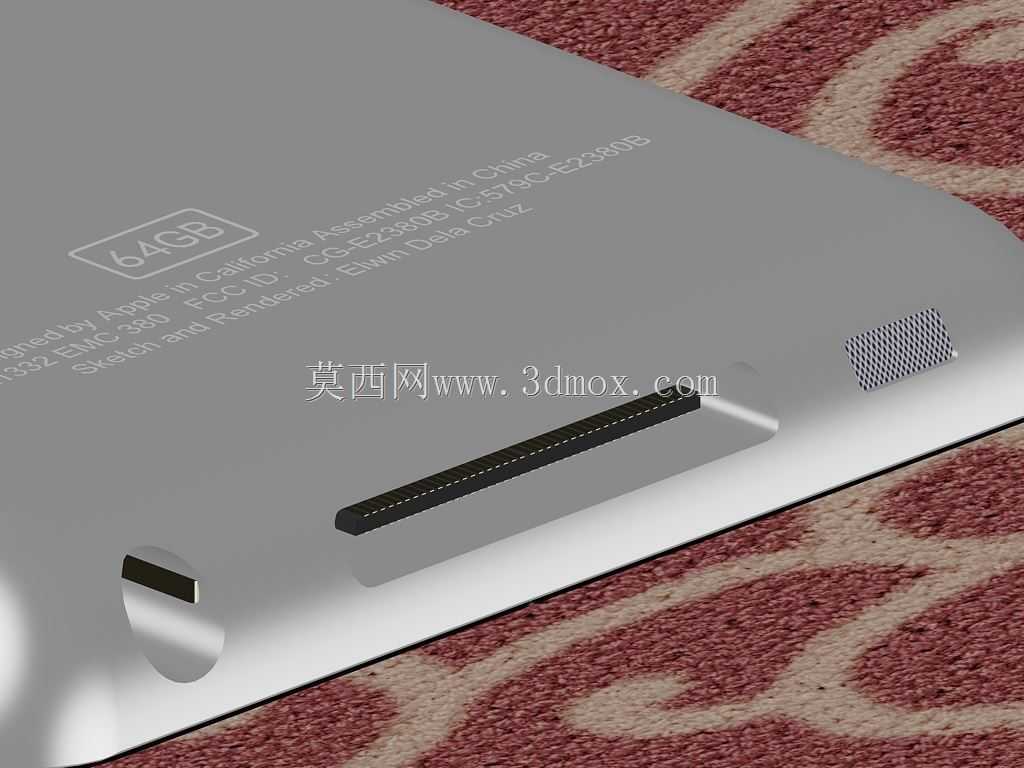

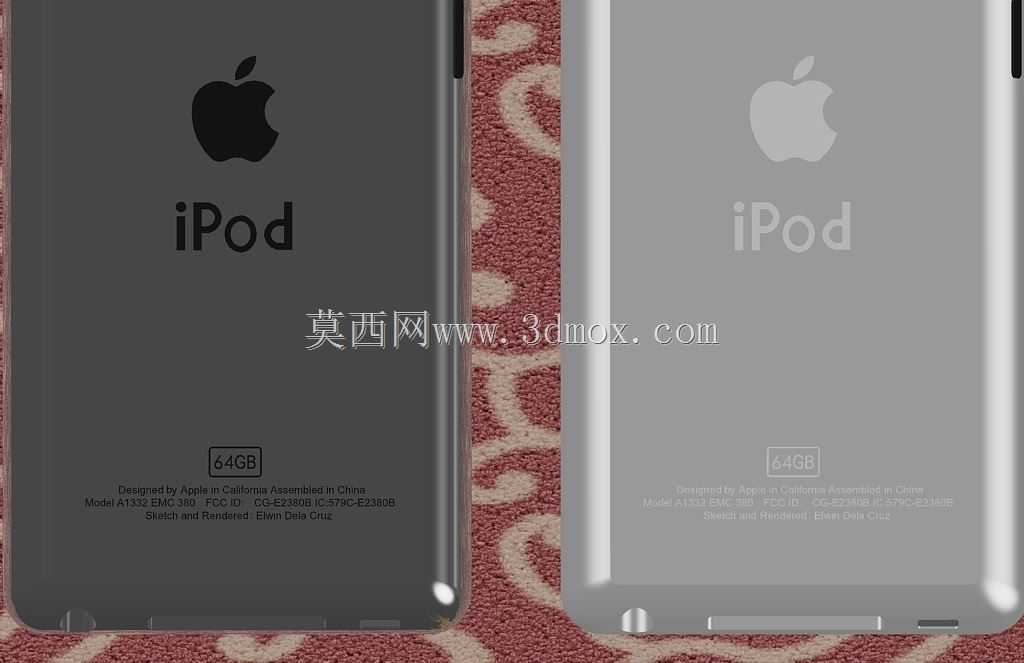

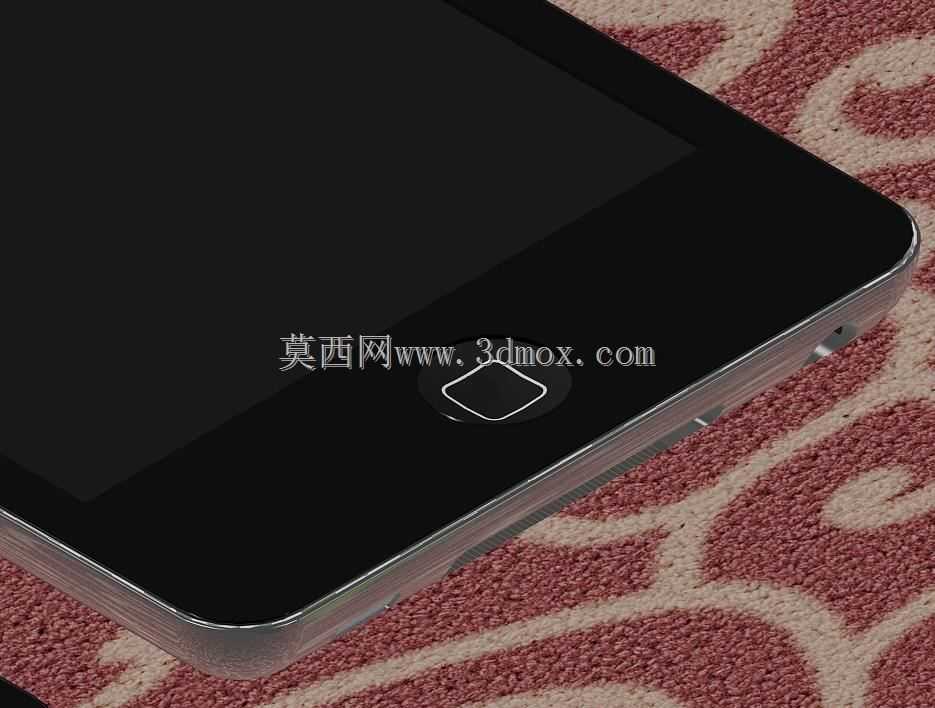

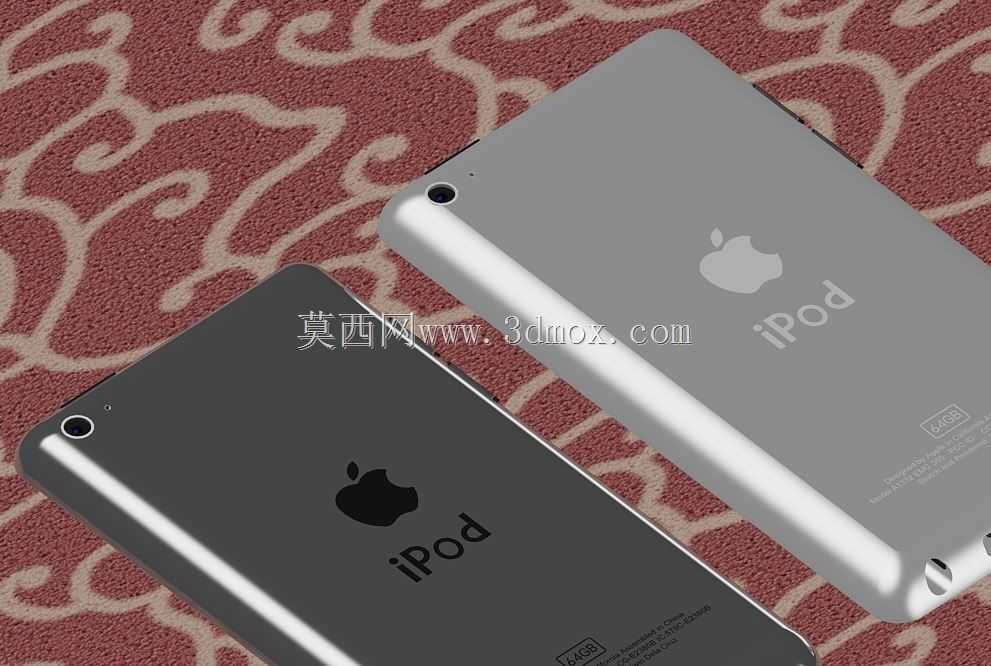

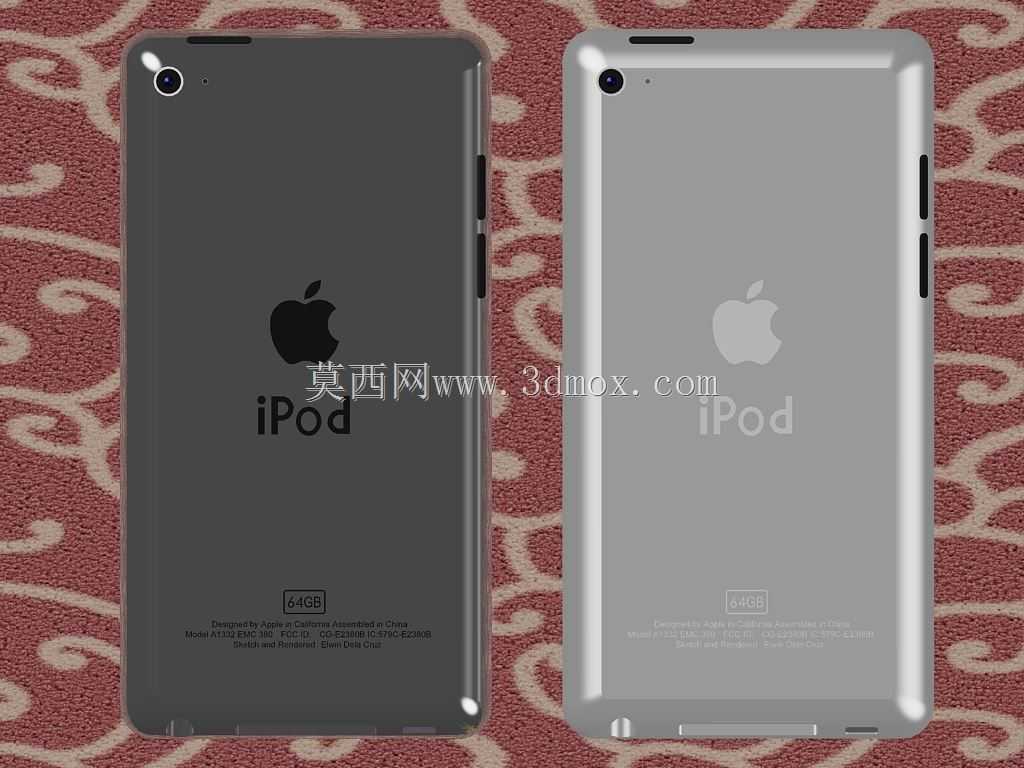

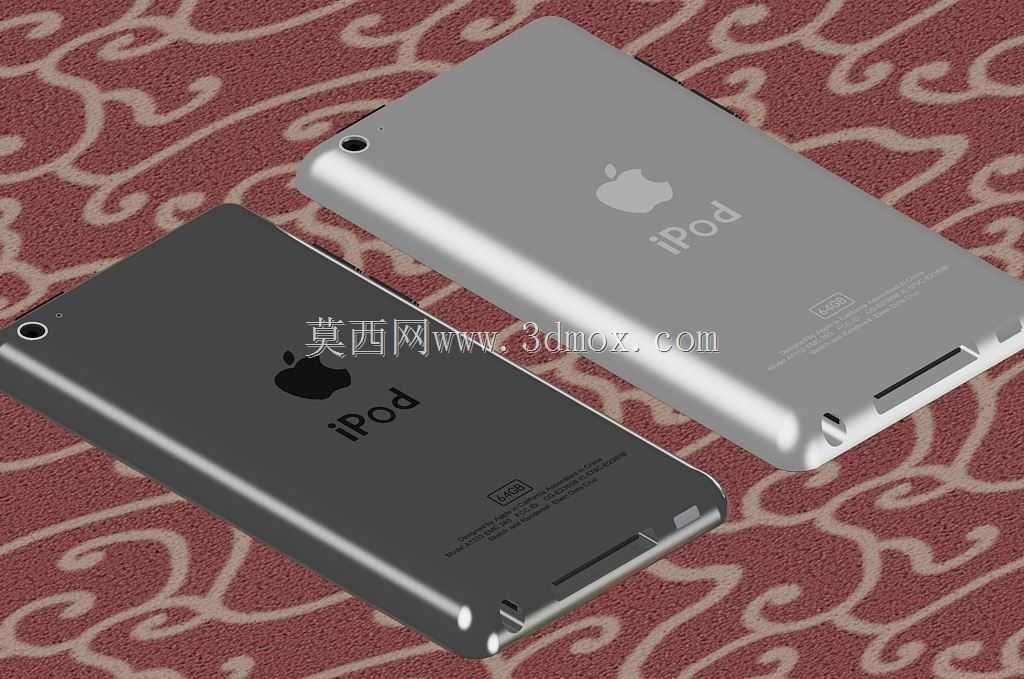

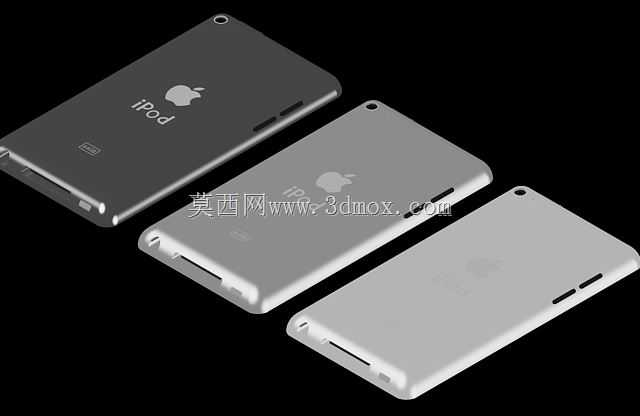

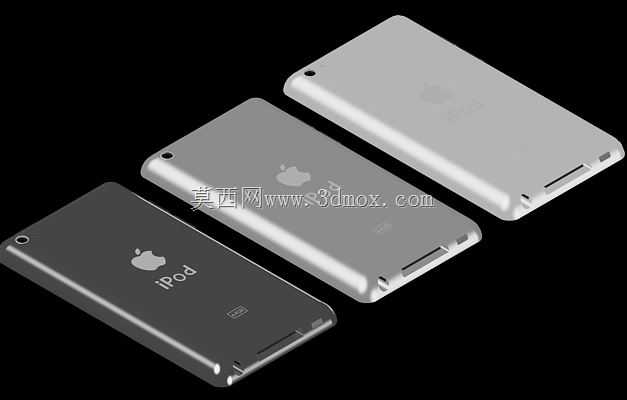

　　从外形尺寸与安装边界来看，该机型整机采用一体化圆角矩形机身设计，背部采用金属材质后盖，边缘做圆弧过渡处理，单手握持时边缘不会产生硌手的应力集中点，机身厚度控制在当时消费电子领域的第一梯队，侧边预留的物理按键凸起高度经过反复调校，既保证盲操作时的触感辨识度，又不会因为凸起过高导致口袋携带时出现误触。机身背部左上角预留摄像头模组安装位，模组与后盖的配合间隙控制在0.1mm以内，既避免灰尘进入机身内部，又保证外观面的平整性；顶部预留3.5mm耳机接口与睡眠唤醒按键安装位，底部预留30针数据接口开孔，所有接口的安装边界都与内部主板的对应接口位置严格对齐，公差累积控制在0.05mm范围内，避免组装后出现接口歪斜、插拔受阻的问题。

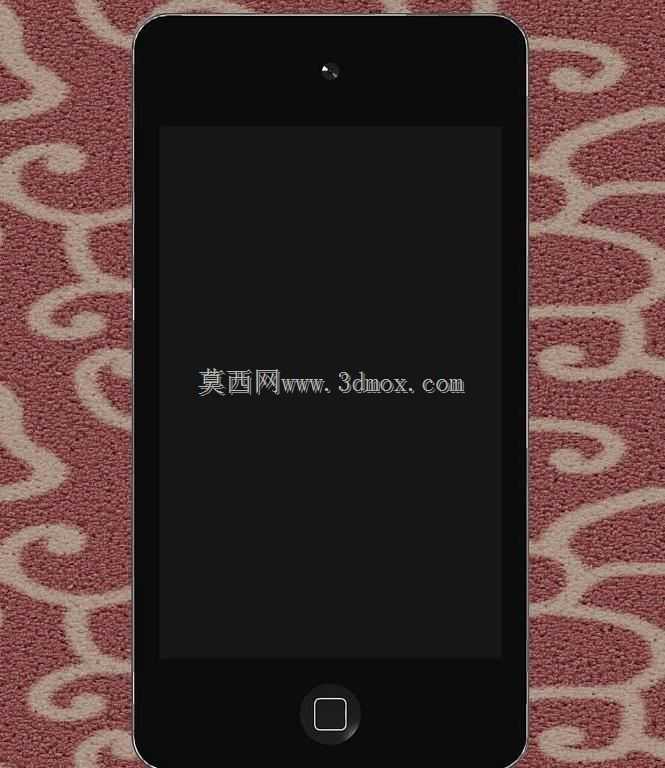

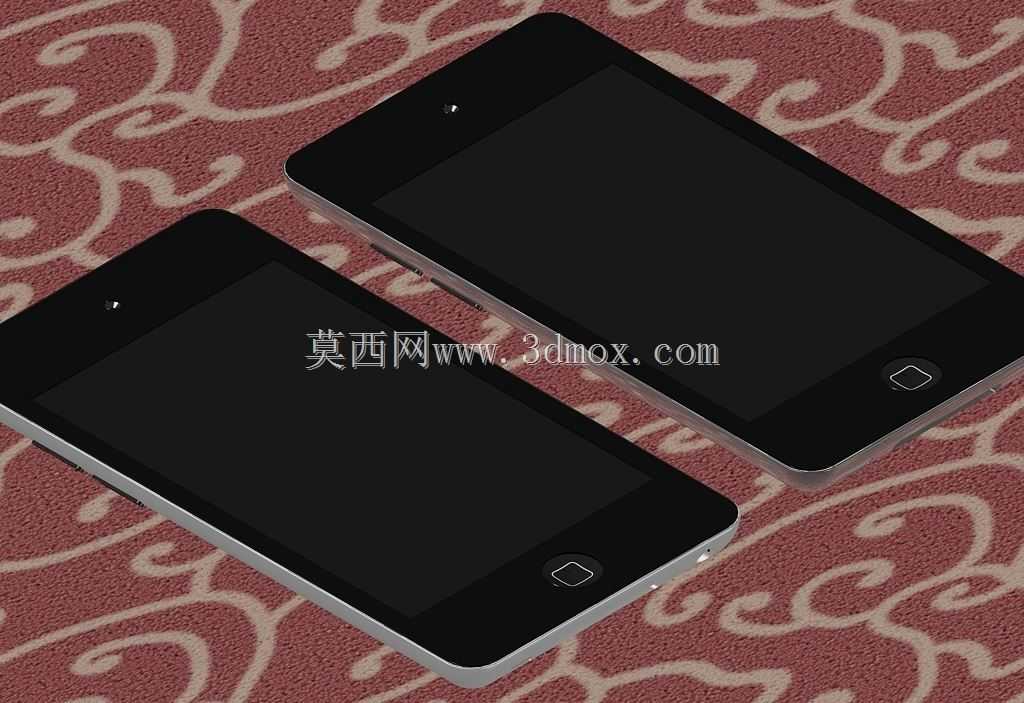

　　从产品功能特性对应的结构设计来看，该机型首次在iPod Touch产品线中加入前后双摄像头配置，前摄像头用于FaceTime视频通话，安装位置对应屏幕正面顶部的居中位置，结构上采用泡棉缓冲层固定，避免日常跌落时摄像头模组受冲击移位；后摄像头支持高清视频拍摄，模组周围设置金属加强筋，分散跌落时的冲击力，保护镜头光学组件。机身内部采用分层堆叠结构，主板、电池、存储模块依次排布，电池采用内置锂聚合物电池，通过双面胶与中框固定，电池四周预留0.2mm的安全间隙，避免电池受挤压出现安全隐患；64GB存储芯片直接焊接在主板上，减少接插件占用的空间，为电池扩容留出更多余量，这也是该版本能在保持机身尺寸不变的前提下提升存储容量的核心设计思路。

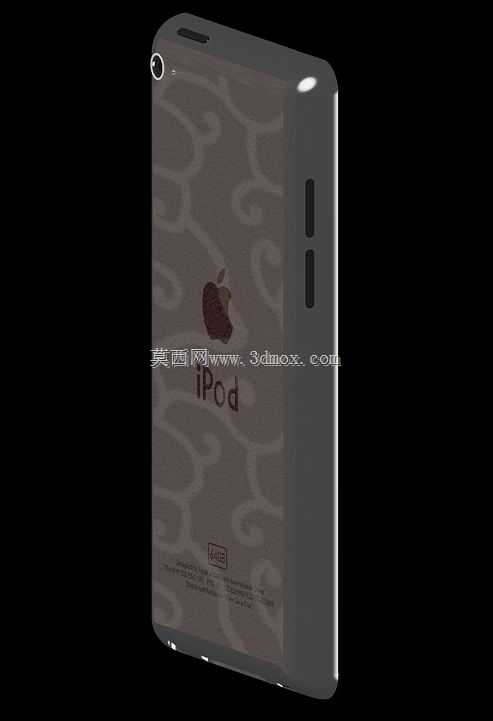

　　从结构设计的细节考量来看，金属后盖不仅承担外观装饰作用，同时兼任整机的散热结构，主板上的主控芯片、电源管理芯片工作时产生的热量，可以通过导热石墨片传递到金属后盖，均匀散发到外界环境，避免局部热量堆积导致元器件降频。机身侧边的音量按键采用独立分体式设计，按键通过卡扣结构固定在中框上，按键下方对应锅仔片触发位置，按压行程控制在0.3mm，既保证按压的清晰反馈感，又能提升按键的使用寿命。屏幕采用全贴合工艺，触控层与显示层整合为一体，减少屏幕整体厚度，同时提升阳光下的显示效果，屏幕与中框之间采用泡棉胶密封，实现一定程度的防泼溅能力，日常使用中少量液体泼溅不会轻易渗入机身内部损坏元器件。

　　在实际结构建模过程中，需要重点关注各个零部件之间的配合公差，比如金属后盖与前面板的扣合位置，需要预留均匀的扣合余量，保证组装后接缝均匀一致；物理按键与机身开孔之间的间隙需要控制在合理范围，既不能因为间隙过小导致按键卡滞，也不能因为间隙过大出现晃动、进灰的问题。另外，机身内部的走线空间需要提前预留，屏幕排线、摄像头排线、按键排线的走向都要避开尖锐的结构棱边，排线位置设置固定卡扣，避免组装过程中排线被挤压、磨损，导致产品功能故障。对于手持类数码产品来说，跌落可靠性是结构设计必须考量的指标，四个边角位置内部设置缓冲胶垫，跌落时冲击力首先通过胶垫吸收，再传递到内部元器件，大幅降低跌落损坏的概率，这也是该机型在实际使用中抗摔表现优于同期同类产品的重要结构原因。
