闭式转向节主销圆锥滚子轴承结构

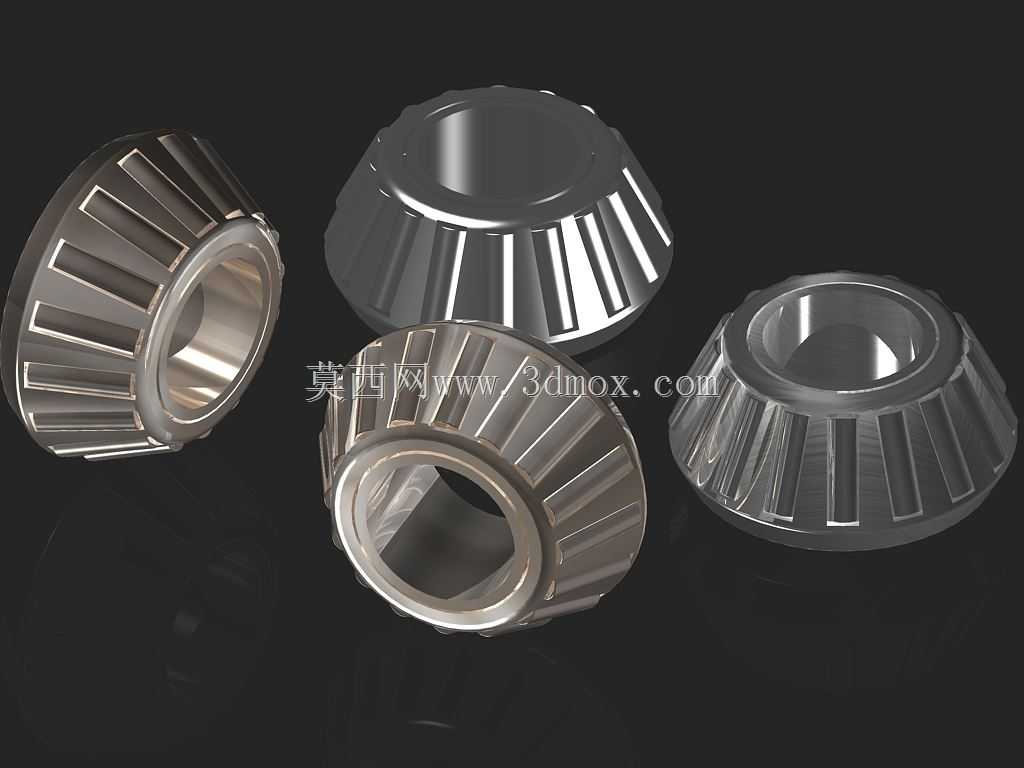

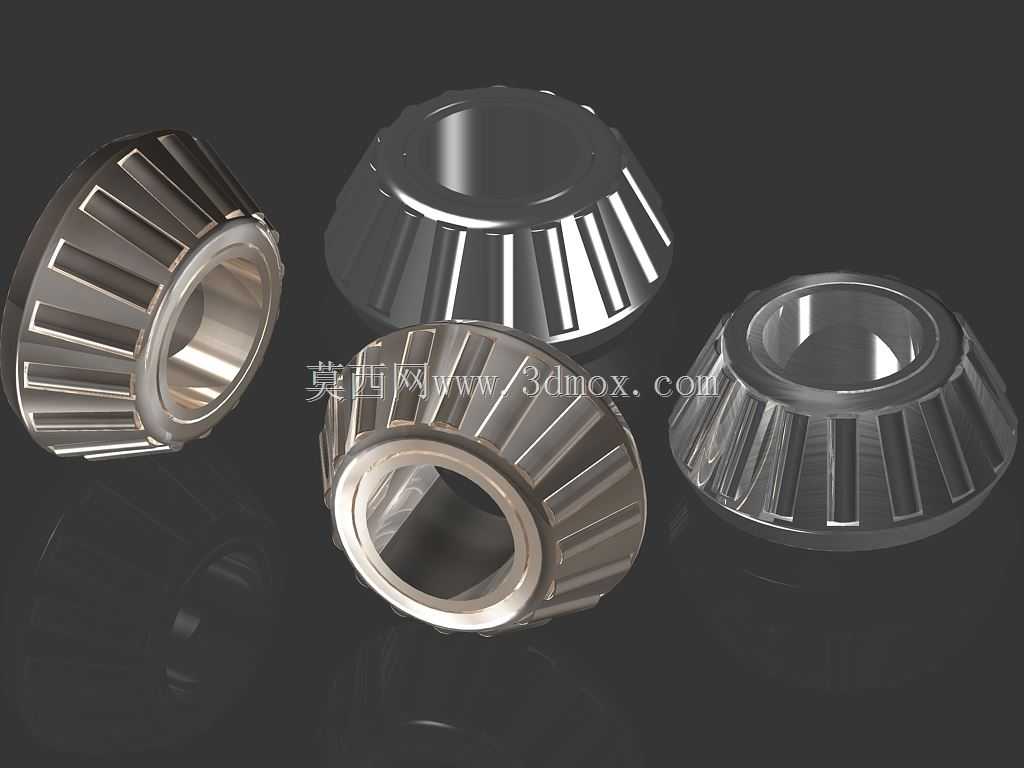

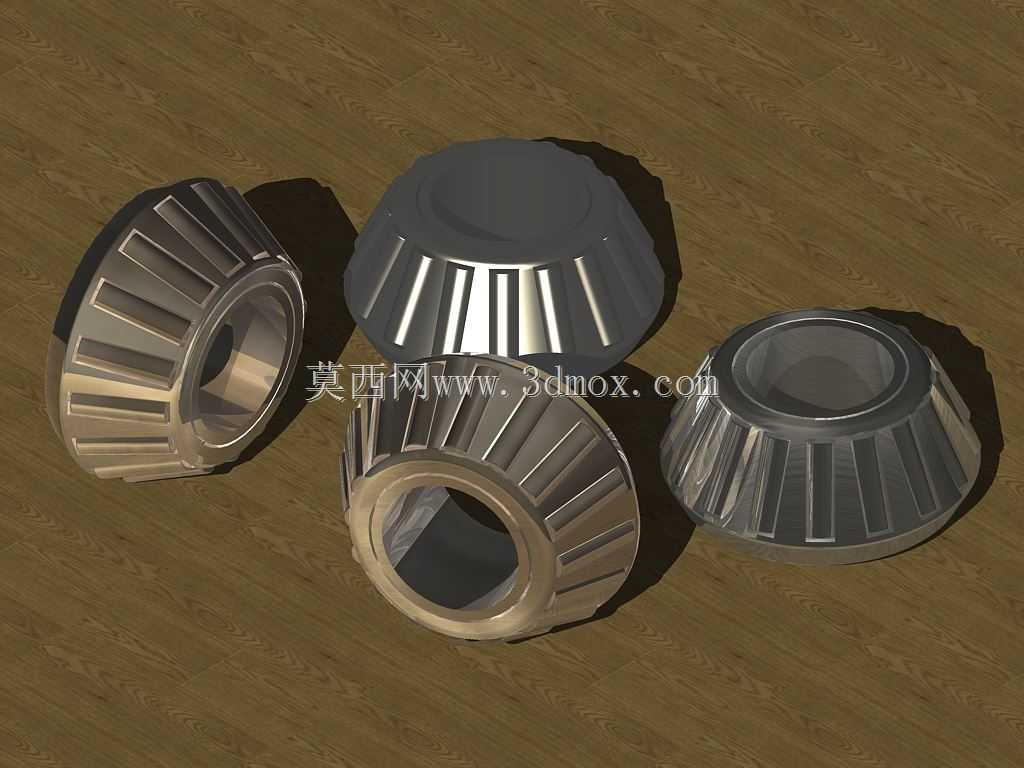

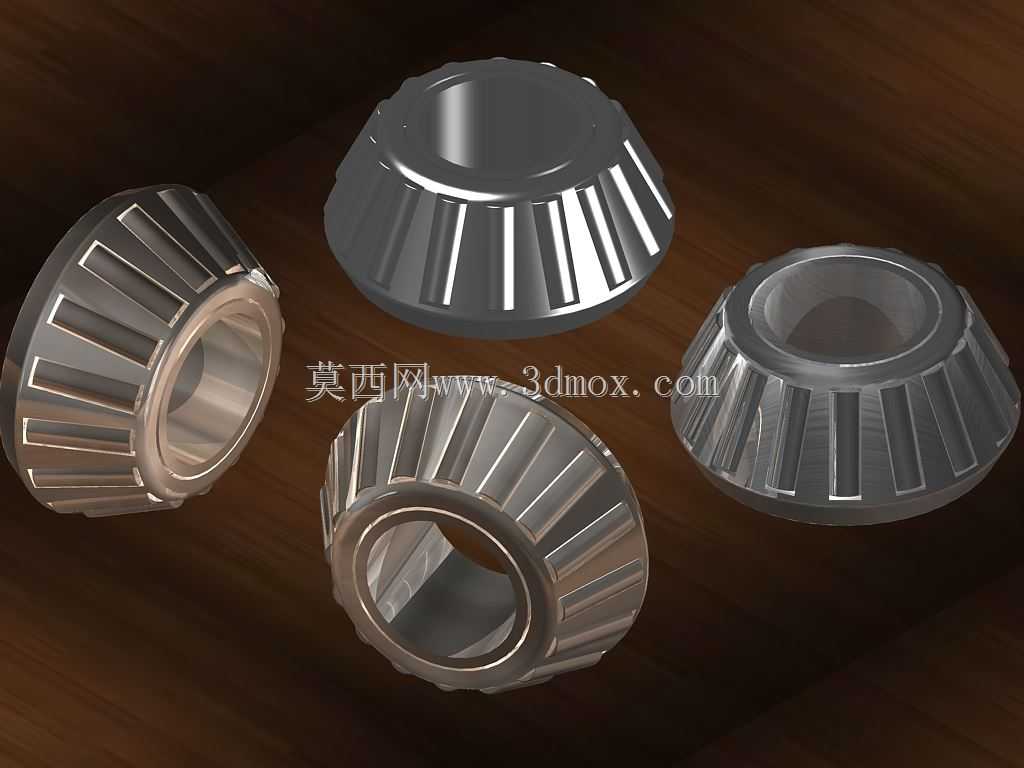

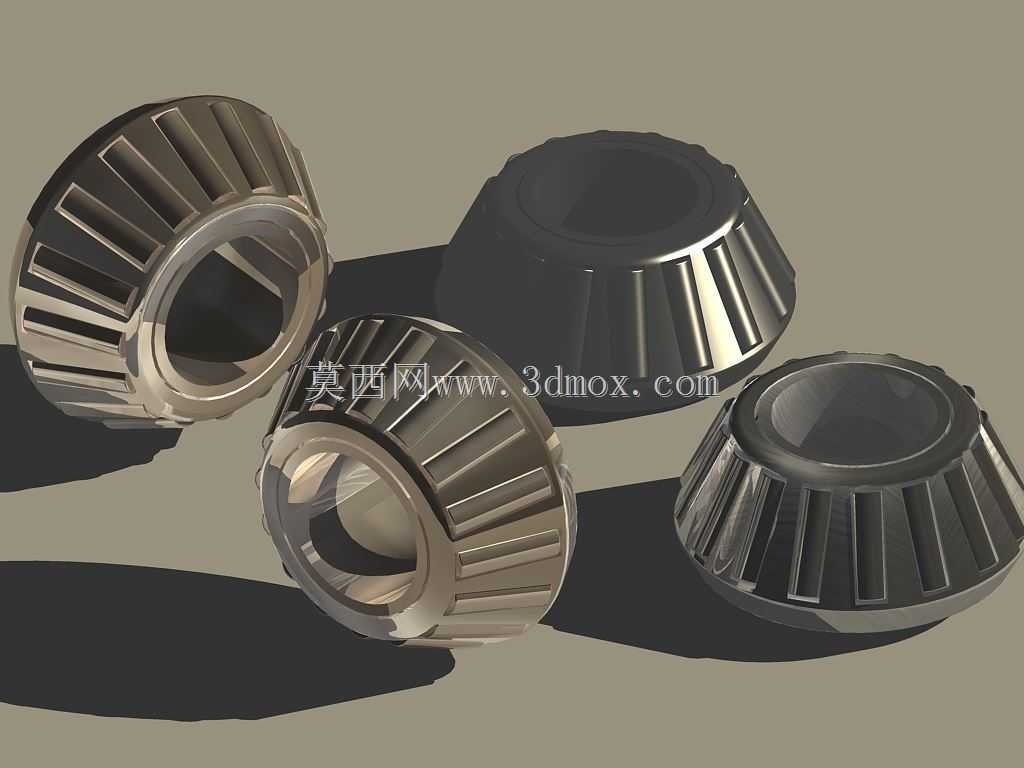

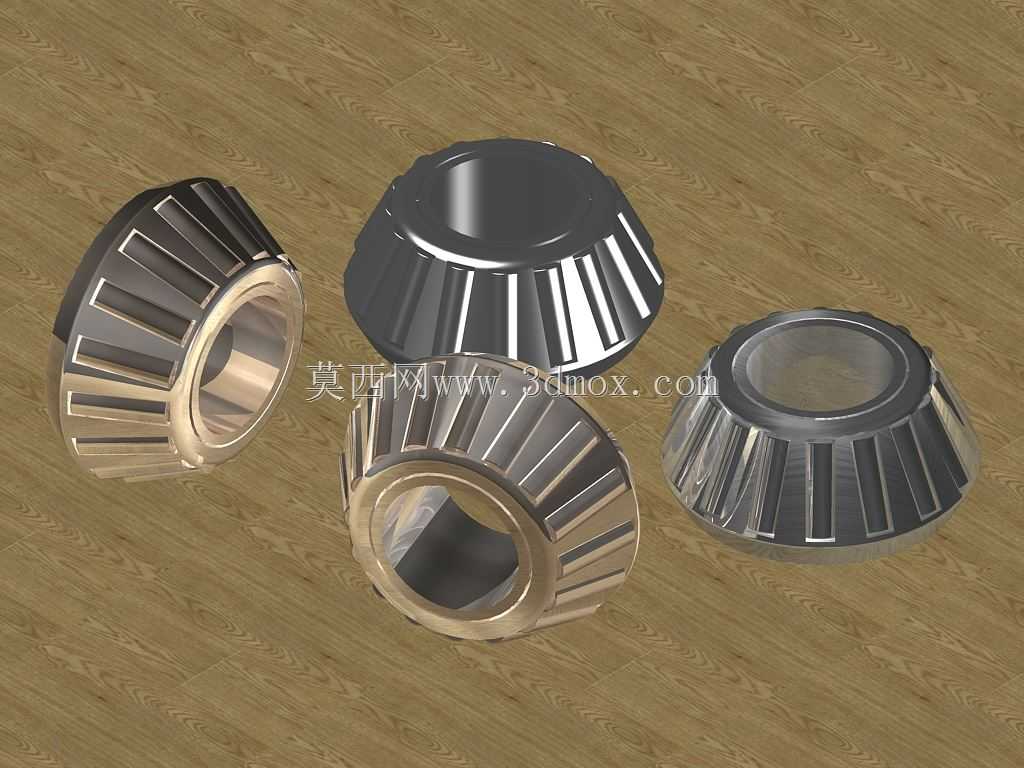

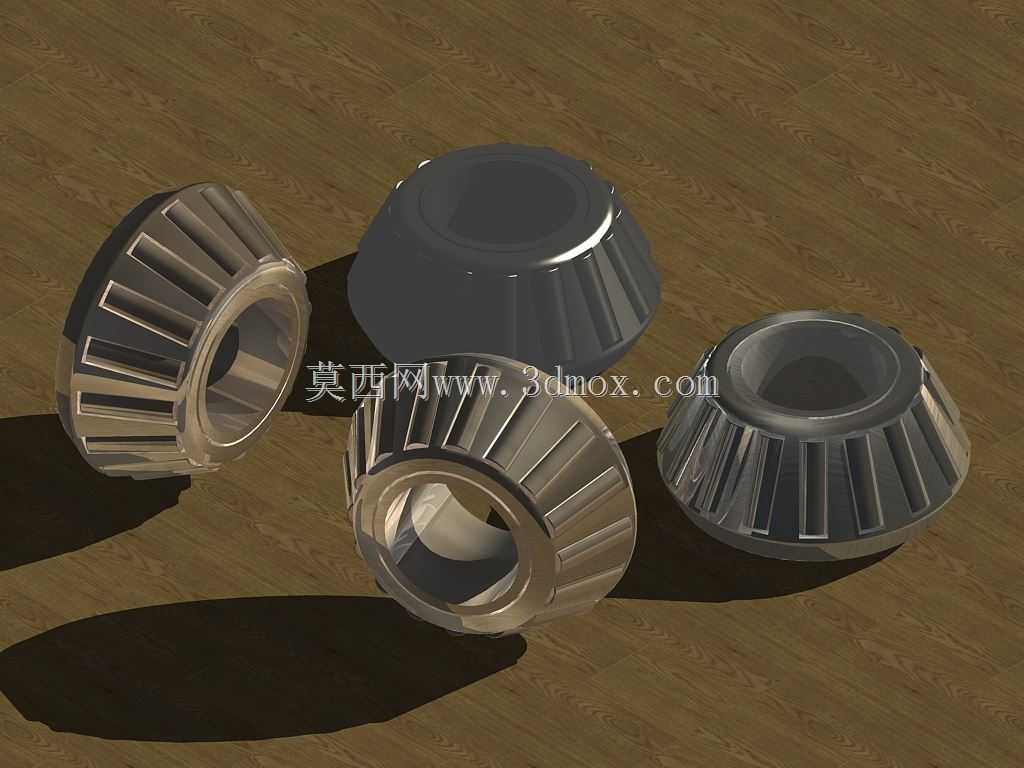

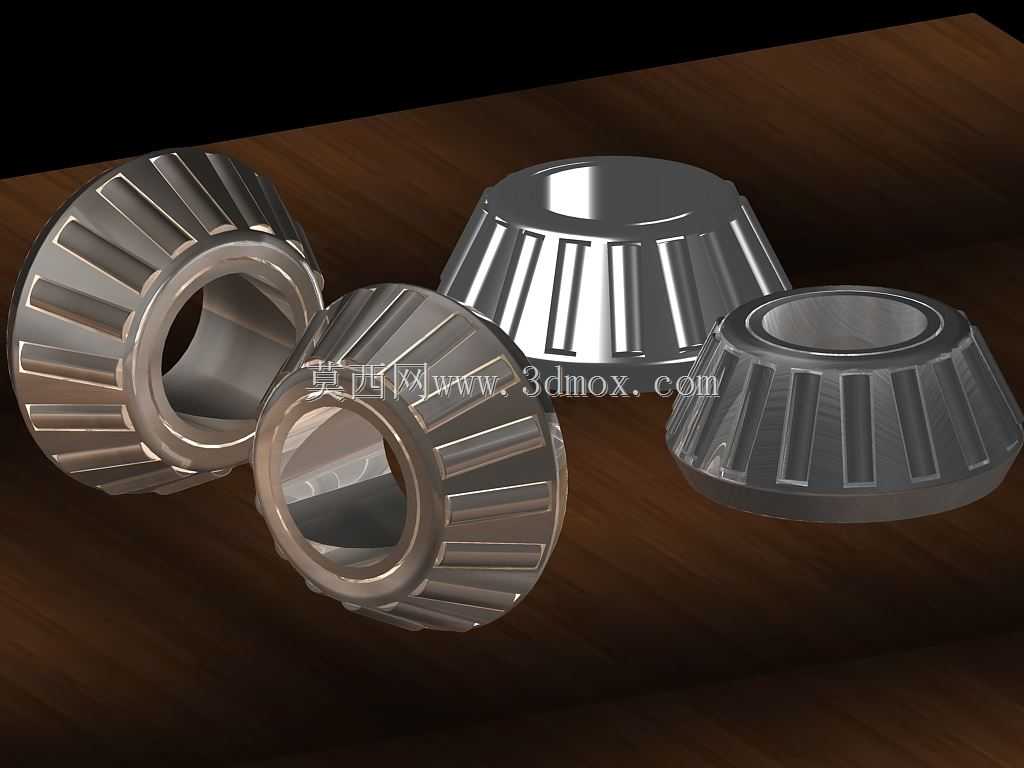

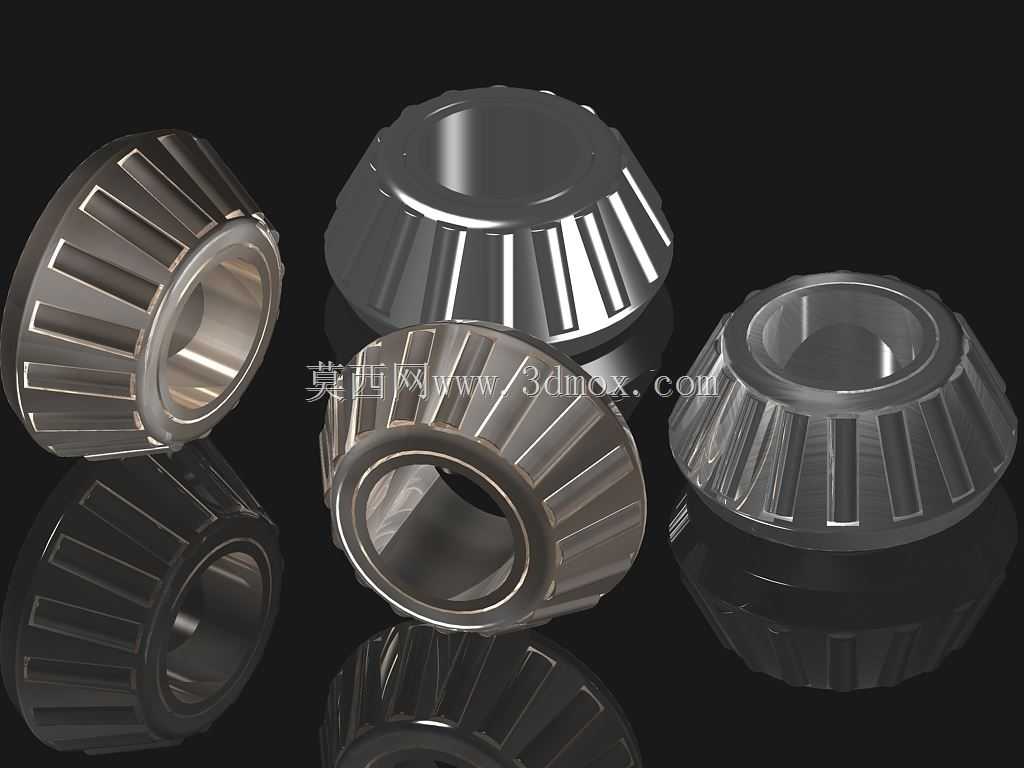

　　该三维模型呈现的是汽车转向桥中用于转向节主销部位的闭式圆锥滚子轴承组件，模型包含外圈、内圈、锥形滚动体、保持架以及端部密封结构，完整还原了轴承在转向节铰接位置的装配形态。在整车底盘布置中，转向节主销承担车轮转向时的回转铰接功能，车辆行驶过程中该位置同时承受垂向载荷、横向冲击以及转向力矩，普通滑动衬套在长期交变载荷下容易出现磨损松旷，采用圆锥滚子轴承结构可将滑动摩擦转化为滚动摩擦，显著降低转向阻力，提升转向回正性能与行驶操控稳定性。

　　从结构功能特性来看，圆锥滚子轴承的滚动体沿锥形母线排布，可同时承受较大的径向载荷与单向轴向载荷，转向节主销位置通常成对布置反向安装的圆锥滚子轴承，以此平衡车辆转向与行驶过程中产生的双向轴向力；闭式结构在轴承两端集成密封挡边，能够阻挡泥水、沙尘、路面抛射杂质进入轴承滚道内部，同时留存内部润滑脂，避免润滑脂在车轮高速转动与转向摆动过程中流失，适配商用车、越野车辆、工程作业车辆底盘工况复杂、维护周期长的使用需求。

　　建模过程中首先依据主销安装轴径确定轴承内圈内径尺寸，结合转向节叉耳的安装孔位确定轴承外圈外径与轴向装配宽度，锥形滚道的锥角参数匹配主销受力特性：锥角取值偏大时轴承轴向承载能力更强，适用于重载商用车前桥；锥角偏小时径向承载占比更高，适配乘用车辆轻量化转向桥。滚动体沿圆周方向均匀排布，保持架采用分段兜孔结构，将每一粒锥形滚子约束在对应滚道位置，避免滚子在转动过程中发生歪斜、相互摩擦，同时保证滚子与内外滚道的接触线均匀贴合，载荷可沿滚子母线均匀分散，降低局部接触应力。

　　安装边界方面，轴承内圈与主销轴颈采用过渡配合，外圈压装进入转向节叉耳的安装座孔内，两端闭式密封盖与主销、座孔之间形成微小间隙的迷宫密封结构，既不干涉主销的回转动作，又可阻挡外部杂质侵入。装配时需保证上下两组轴承的同轴度，主销穿过轴承内圈后通过端部锁紧螺母调整轴承预紧间隙，预紧量过大会导致滚道摩擦阻力上升、转向沉重，预紧量过小则会出现转向节轴向窜动，行驶中产生前轮摆振、轮胎异常磨损问题。

　　在实际底盘运维场景中，该类轴承的失效形式多为密封破损后泥沙进入滚道，造成滚子与滚道表面点蚀、剥落，进而引发转向卡滞、行驶跑偏；闭式结构的设计正是针对路面作业的恶劣环境，通过一体化密封结构延长轴承润滑维护间隔，减少底盘保养频次。三维建模时完整还原了滚子的锥形曲面、保持架的兜孔轮廓、内外圈的滚道锥面以及端部密封的折弯结构，可直接用于转向桥总成的干涉校验、装配工艺模拟以及轴承选型校核，帮助结构设计人员快速验证主销部位的载荷传递路径与安装空间匹配性。
