紧凑型室内中柱式螺旋楼梯结构设计

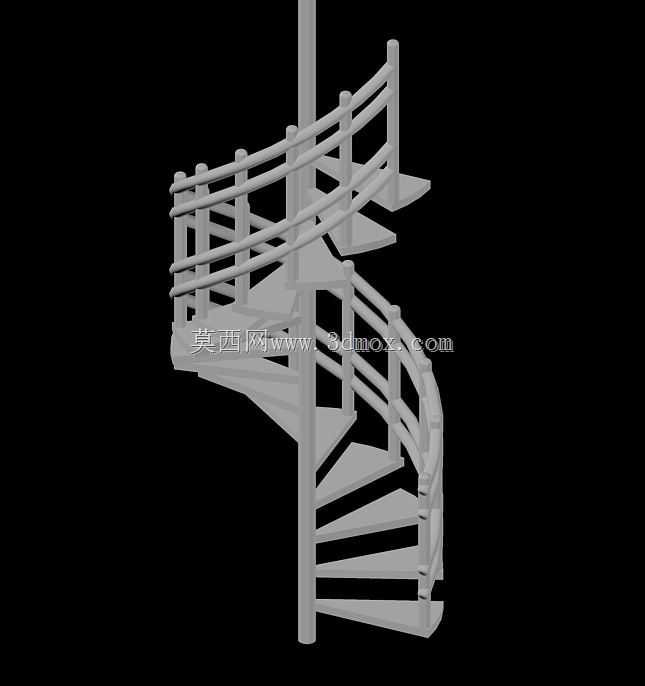

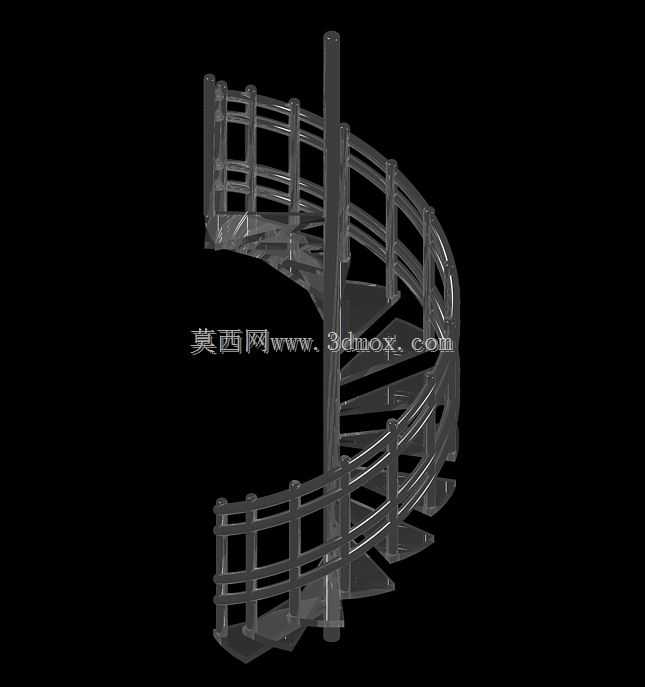

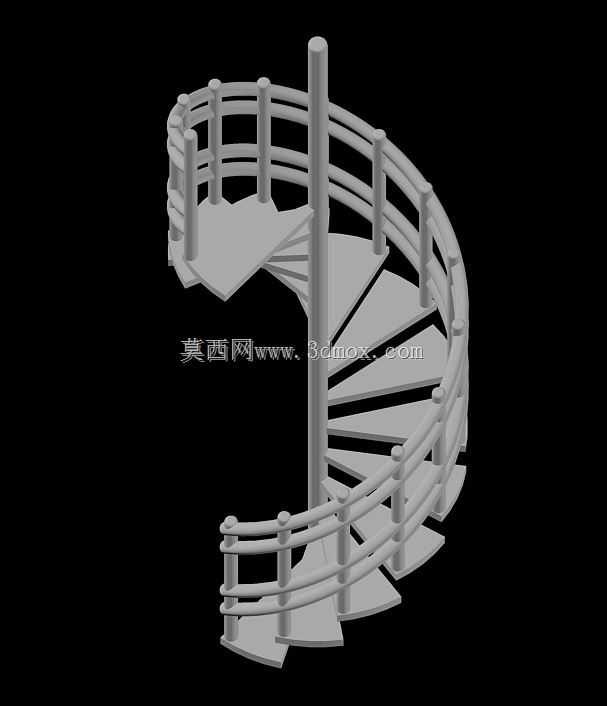

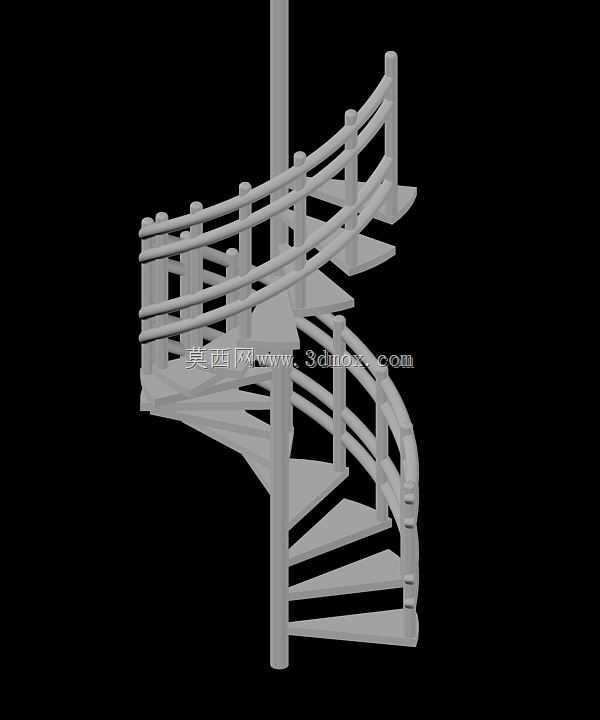

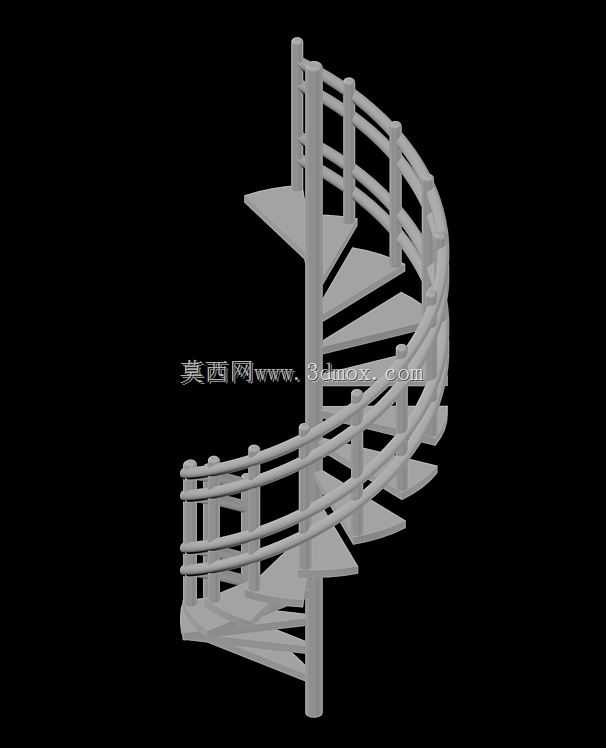

　　这款中柱式螺旋楼梯的三维结构，核心适配小面积极限空间的垂直通行需求，常见于loft夹层、小型商业空间、自建房顶层出入、设备检修平台连通等场景，相比直跑楼梯、双跑楼梯，它的水平投影占用面积极小，不需要预留长条形的通行通道，仅需依托单根中心立柱完成整体结构承载，在面宽不足2米的狭小竖向空间内即可完成布置，解决了局促空间内楼层连通的痛点。从结构承载逻辑来看，整体荷载全部通过中心立柱传递至地面预埋基础，每一块扇形踏步的内端直接与中心柱外壁做刚性连接，踏步外端不需要额外设置承重边梁，仅通过外侧的环形护栏完成踏步间的侧向拉结，既减少了结构冗余重量，也保证了踏步踩踏时的整体刚度，不会出现单侧晃动的问题。设计过程中首先确定中心立柱的直径参数，

　　立柱作为核心承重件，壁厚需要匹配整体梯段的总高度，常规3米层高下的立柱外径控制在110-140mm区间，既不会因为立柱过粗占用踏步的有效通行宽度，也不会因为立柱截面不足导致整体结构失稳。踏步采用扇形切角设计，每一级踏步的内侧宽度较窄，外侧宽度控制在220-260mm的舒适踩踏区间，踏步高度统一设置在180-200mm，符合人体工程学的步幅要求，避免上下楼时出现抬脚过高或者踏空的风险，踏步的有效通行净宽控制在700-800mm，满足单人正常通行以及小型物件搬运的需求，不会因为梯段过窄导致通行受阻。护栏部分采用双道环形扶手搭配竖向立杆的结构，扶手沿螺旋上升轨迹连续布置，高度保持在距离踏步面900mm的安全防护高度，

　　竖向立杆间距控制在110mm以内，防止人员从护栏间隙滑落，扶手的弧度与踏步螺旋升角完全匹配，上下楼时手部可以自然搭扶，不需要刻意调整姿势。安装边界方面，整体结构不需要在墙面做额外的承重固定，仅需在中心柱的上下两端做可靠连接，下端与地面预埋的钢板焊接或者膨胀螺栓固定，上端与上层楼板的预留洞口边缘做限位固定，即可完成整体结构的安装，不会对周边墙体造成破坏，也不需要复杂的土建配合，适合后期加装改造的场景。从结构细节来看，每一块踏步的平面都保持水平，踏步表面做防滑纹理预留，实际生产时可以采用钢板焊接、实木拼接或者复合材料预制，不同材质的踏步都可以适配这套基础结构框架，只需要调整踏步与中心柱的连接节点即可。护栏的环形扶手采用分段弯制工艺，

　　每一段扶手对应2-3级踏步的弧度，现场安装时通过接头拼接成连续的螺旋形态，降低了大弧度构件的加工和运输难度。在实际应用中，这类螺旋楼梯除了日常人员通行，还可以根据使用场景调整踏步的承重等级，作为检修梯使用时可以适当加厚踏步板材，提升单点承重能力，满足设备检修时工具和人员的荷载要求；作为民用室内楼梯使用时，可以在踏步表面附加装饰面层，搭配木质扶手提升视觉质感，兼顾结构实用性和装饰效果。设计时还需要考虑上层楼板的预留洞口尺寸，洞口直径需要比梯段的最大外径大100-150mm，预留出安装间隙和护栏的安装空间，避免安装时出现梯段与楼板边缘干涉的问题，同时洞口边缘需要做收边处理，防止人员通行时磕碰。整体结构没有多余的外露连接件，所有连接节点都隐藏在踏步与立柱、护栏与踏步的连接位置，外观简洁流畅，螺旋上升的形态也能在空间中起到一定的装饰作用，不会像直跑楼梯那样把空间割裂成两个部分，在小空间内可以保持视觉的通透感。
