3.5mm双向音频转接插头结构设计

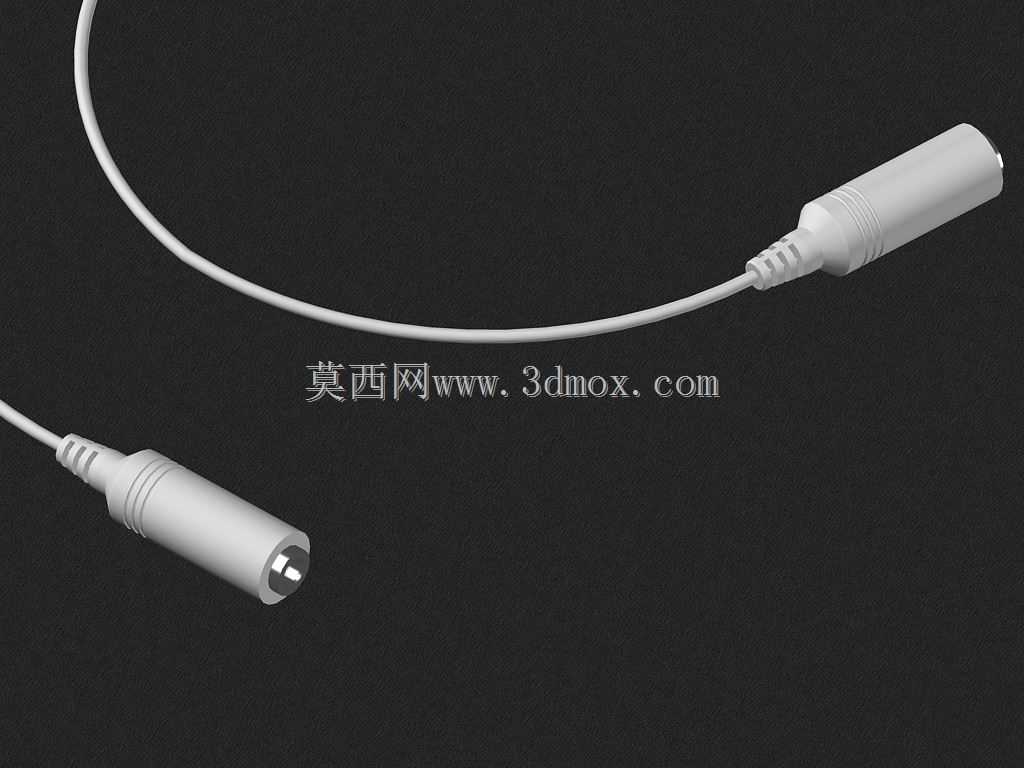

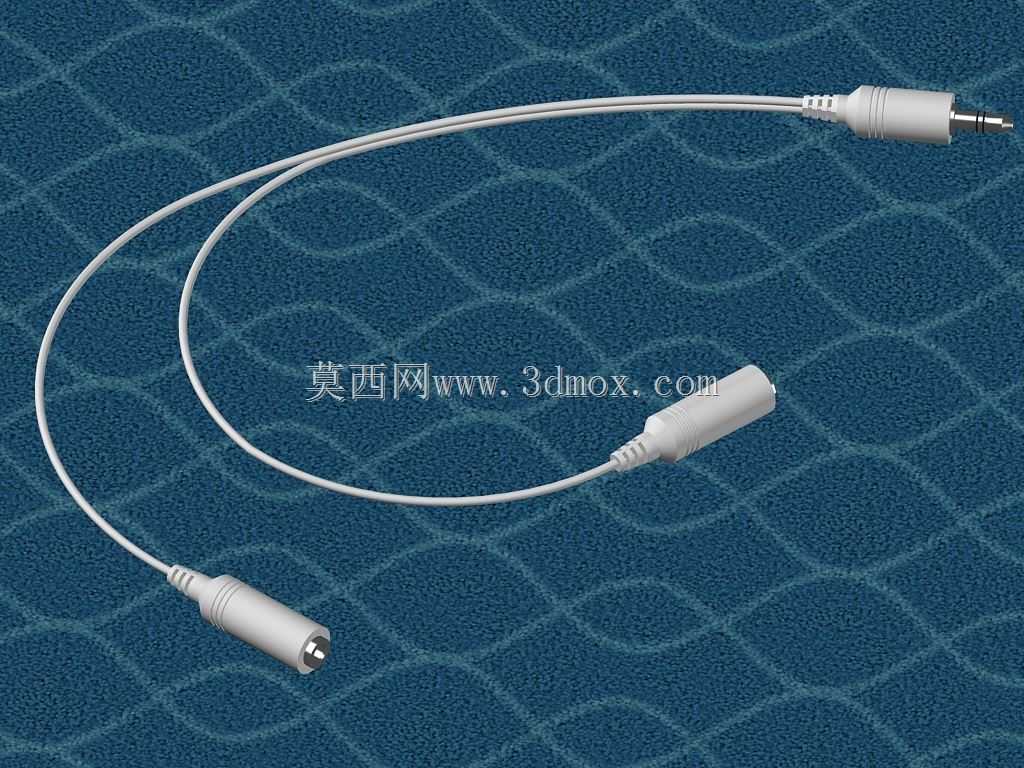

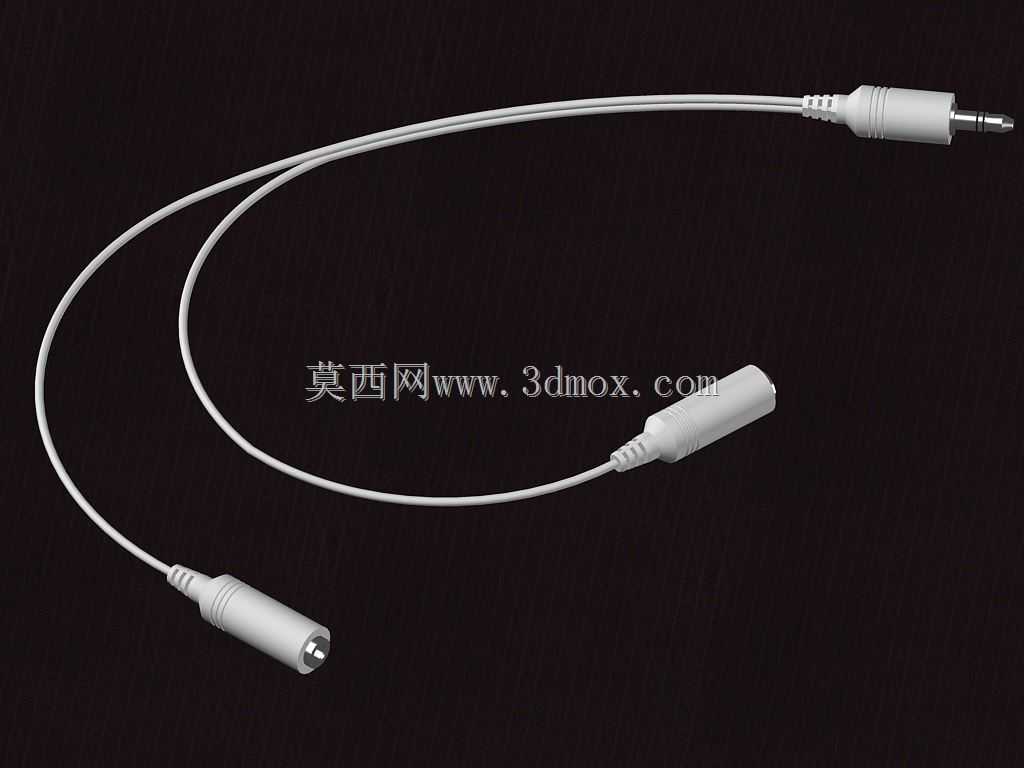

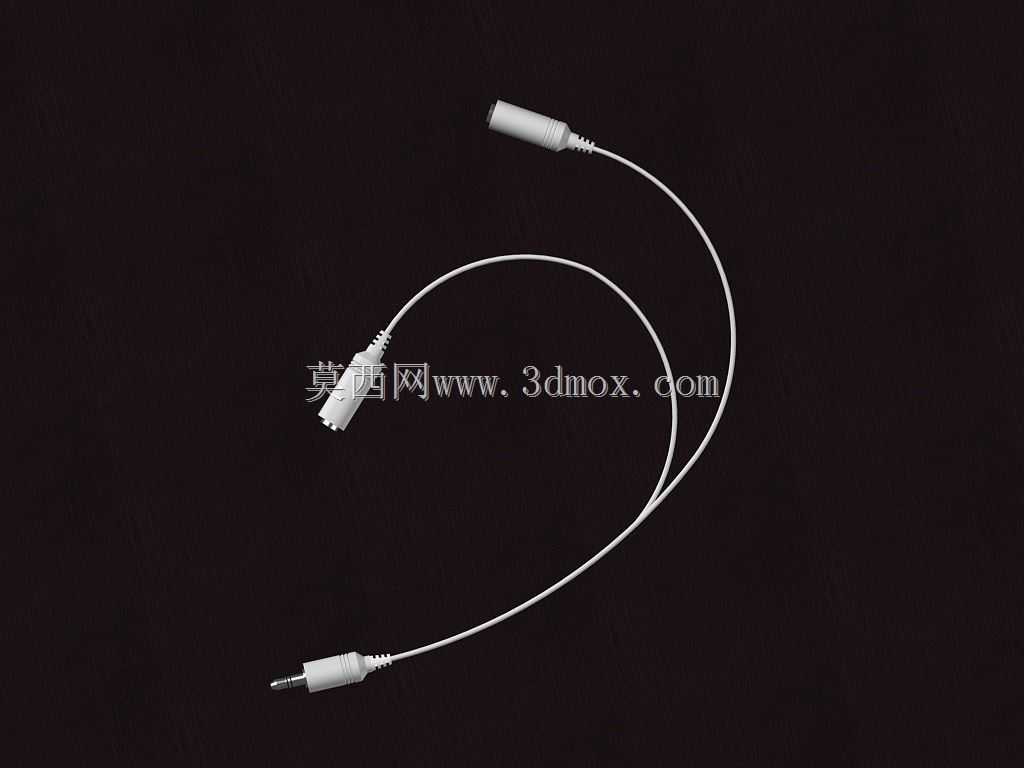

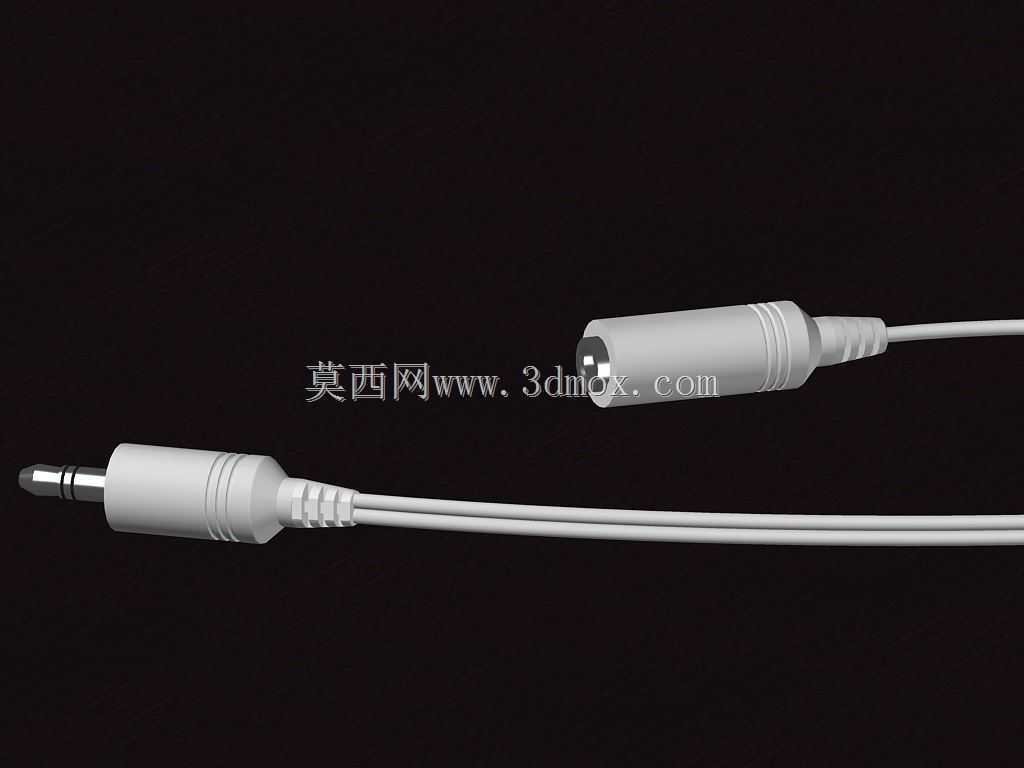

　　日常消费电子的音频连接场景里，这类双向耳机接口的使用频次极高，不管是有线耳机的延长接驳、不同音频设备间的信号互通，还是老旧音频外设的转接适配，都离不开这类接插件的支撑。做这个结构设计的时候，首先要考虑的是日常插拔的耐磨损需求，毕竟音频接口属于频繁手动操作的部件，插拔力的控制是核心要点——插入时不能过于松垮导致接触不良，也不能阻力过大让用户插拔费力，甚至长期使用后磨损失效。接口内部的接触弹片设计要保证和公头插针的同轴度，偏差超过0.1mm就容易出现单声道无声、接触断续的问题，弹片的材质选用锡青铜做基底，表面镀金处理，既能保证导电性能，也能抵御日常使用中汗液、潮气带来的氧化问题，避免长期使用后出现接触电阻变大、音频信号失真的情况。

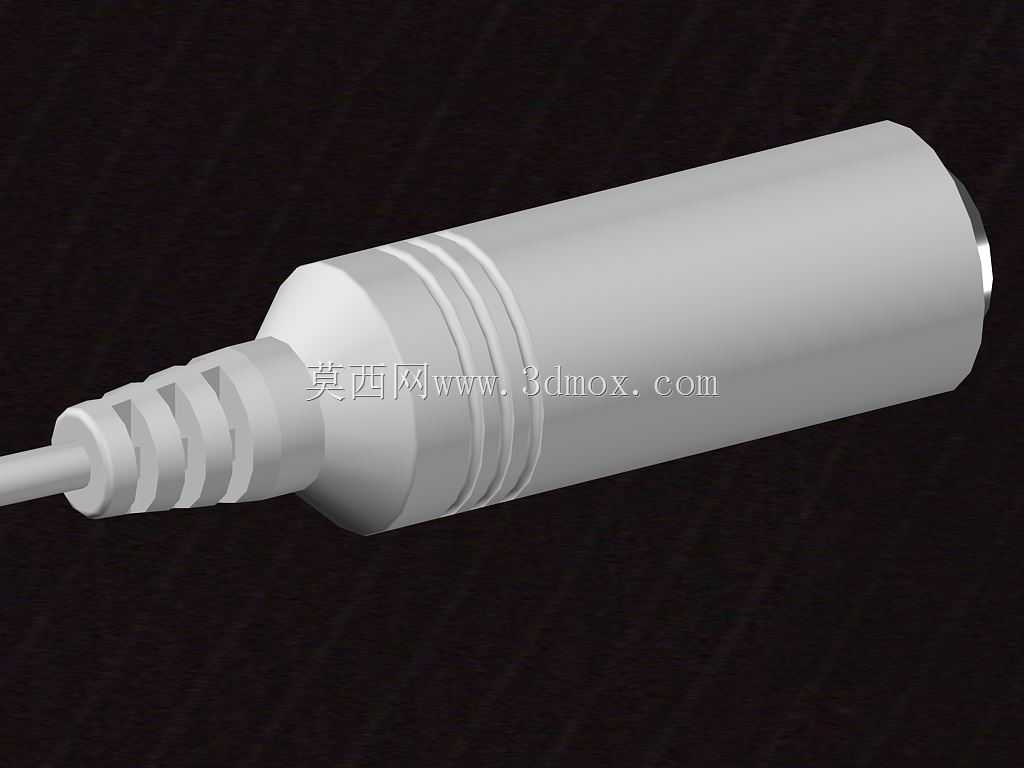

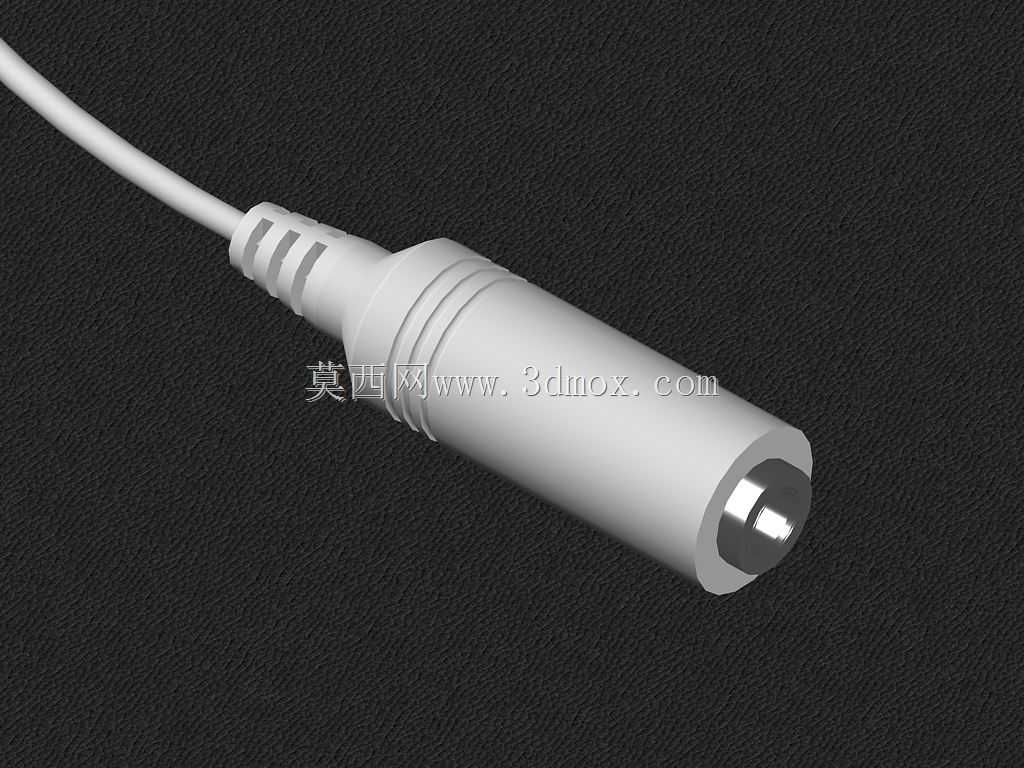

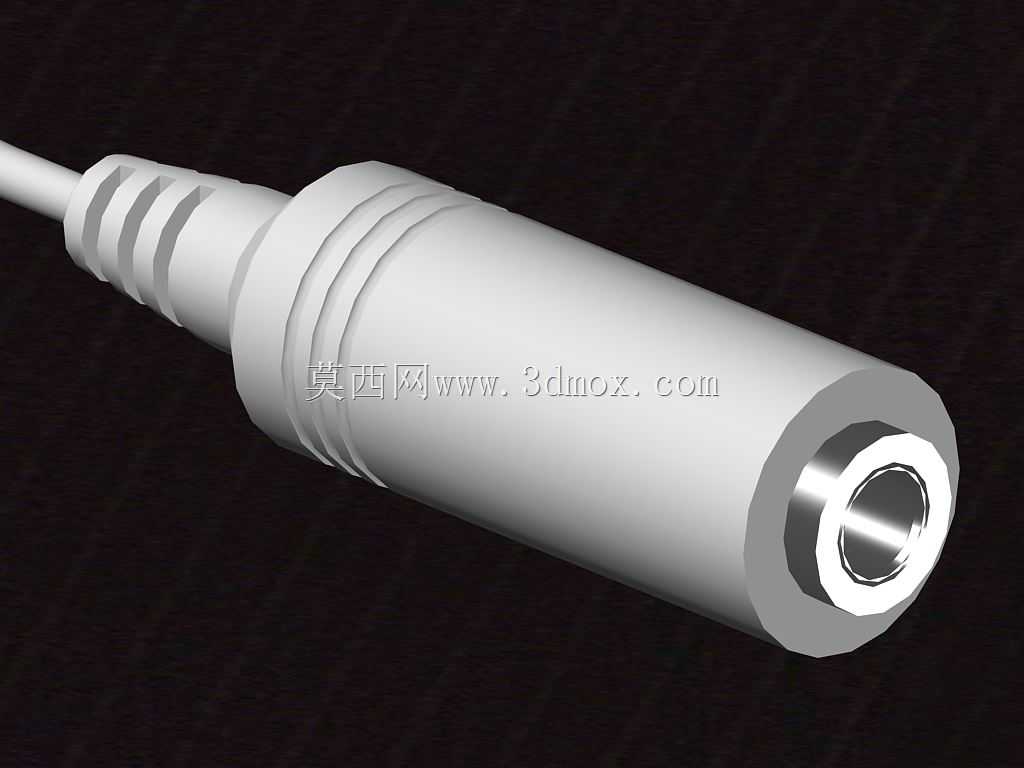

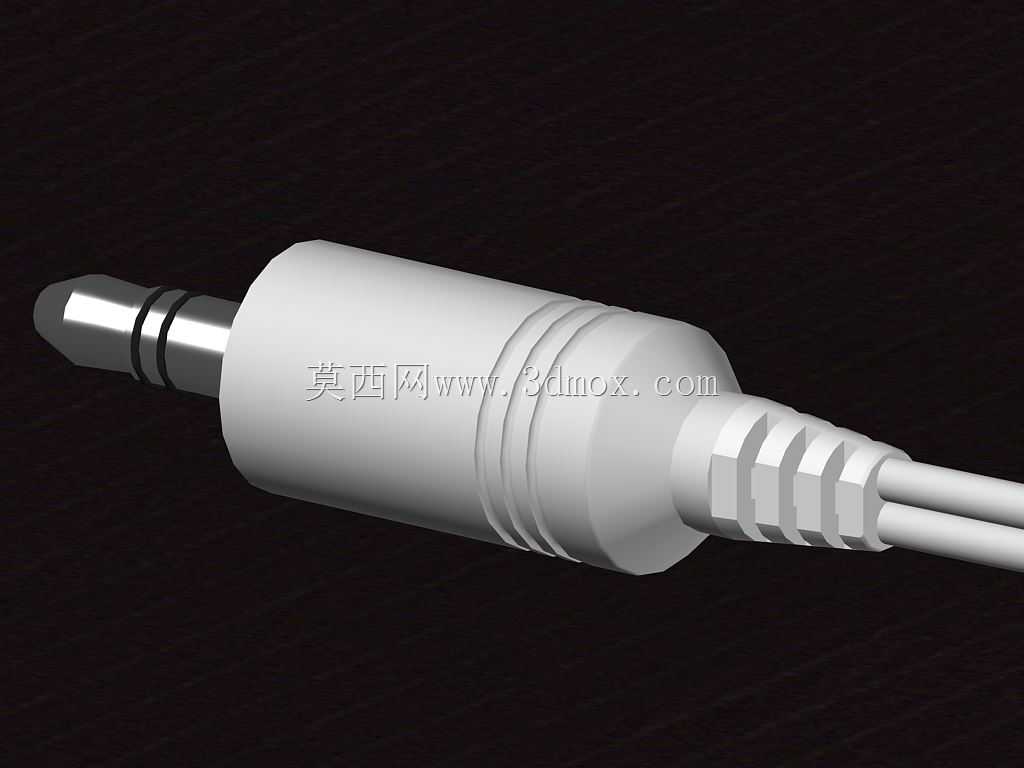

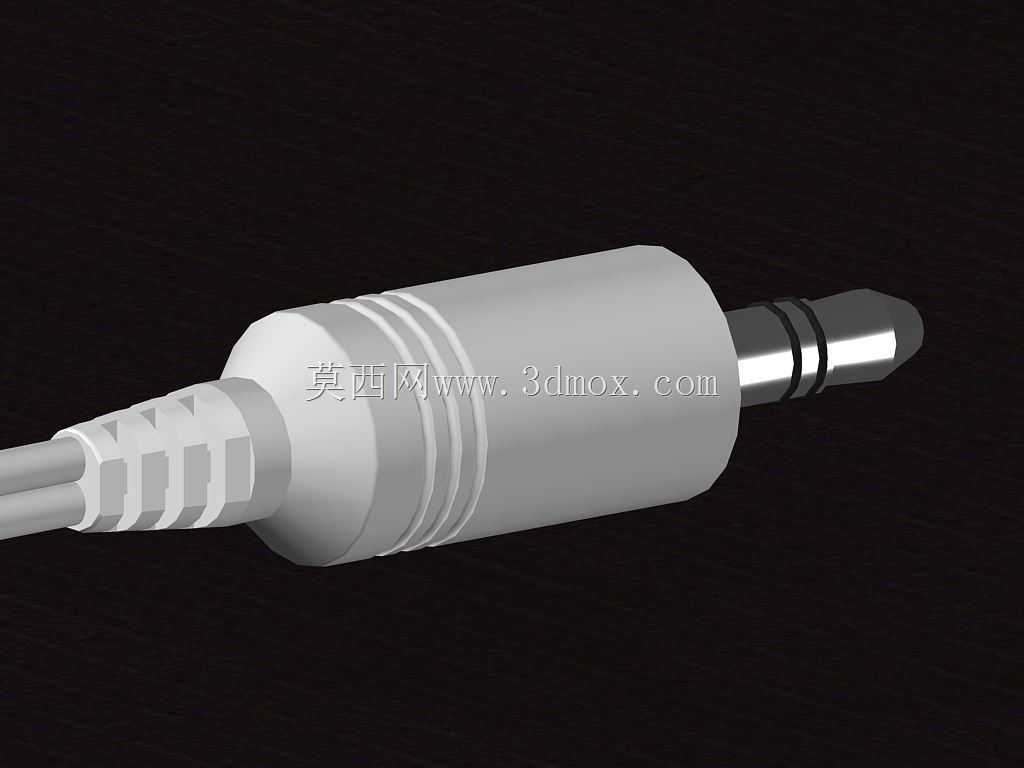

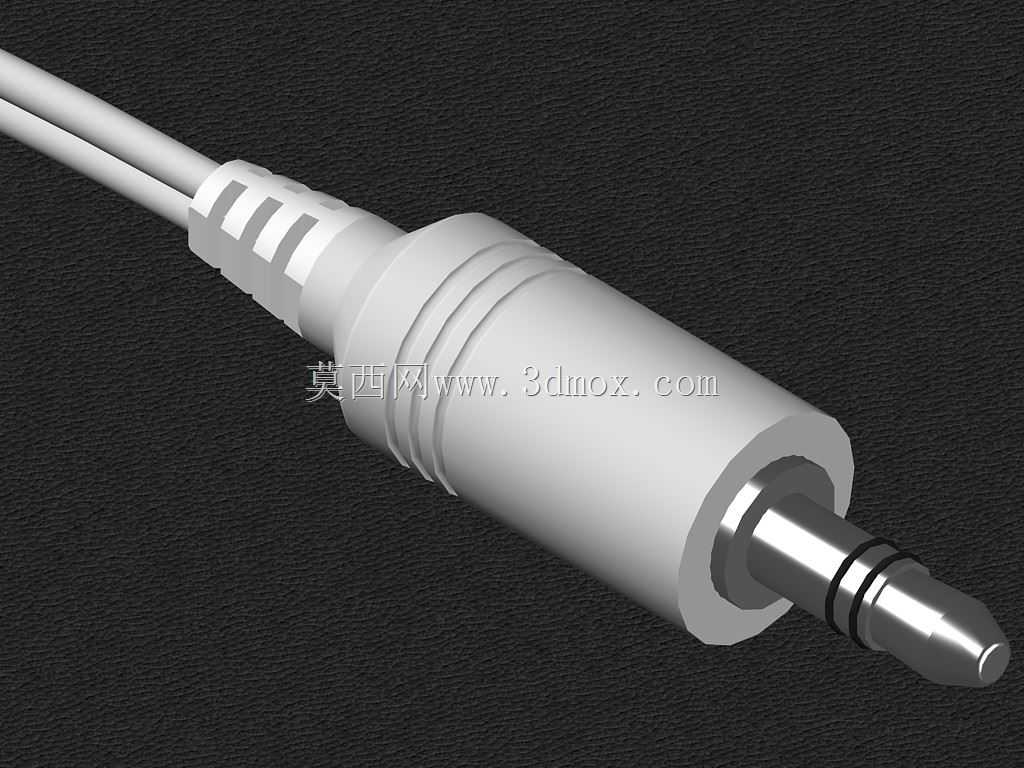

　　外壳部分采用阶梯式的防滑纹路设计，不是为了外观好看，而是用户插拔的时候手指捏持的位置刚好在纹路区域，增大摩擦力，哪怕手上有汗也不容易打滑。尾部的线缆防弯折结构做了多道环形槽，这个位置是线缆应力集中的重灾区，日常使用中线缆反复弯折很容易在根部断芯，多道环形的缓冲槽可以分散弯折时的应力，把弯折点从硬壳和线缆的衔接处转移到柔性的槽位区域，正常使用场景下能把线缆弯折寿命提升三倍以上。接口的内孔尺寸严格遵循3.5mm音频接插件的通用规范，内径公差控制在0到+0.05mm之间，保证和标准公头的配合间隙合理，不会出现插不进去或者旷量过大的问题，内孔最外侧做了0.2mm的倒角导向，用户盲插的时候也能顺利把公头导入，不用反复对准位置。

　　从安装边界来看，这个接口整体外径控制在8mm，总长度不含尾部线缆是28mm，尾部出线位置的直径是4mm，适配常规的3芯或者4芯音频屏蔽线，线缆和外壳衔接处做了密封台阶，打胶固定之后可以避免日常使用中液体顺着线缆缝隙渗入接口内部，提升日常使用的可靠性。内部的绝缘基座采用PBT材质，耐温等级达到130摄氏度，焊接引脚的时候不会因为高温出现基座变形、引脚移位的问题，三个音频声道的引脚之间做了隔离筋，避免焊接时焊锡搭桥造成声道短路。

　　实际应用中，这类双向接口除了民用消费电子场景，在部分工业通讯的音频对讲设备、车载音频转接模块里也有大量使用，所以设计的时候也考虑了一定的抗振性能，内部接触弹片的预压力设置在1.2N，哪怕设备在振动环境下使用，也不会出现接触瞬断的问题，不会因为车辆行驶、设备移动的振动导致音频信号中断。外壳的壁厚设置在1.2mm，采用ABS材质注塑成型，既保证了结构强度，跌落的时候不会开裂，也控制了整体的重量，不会因为接口过重给线缆带来额外的拉扯力。做三维建模的时候，所有配合面的公差都按照精密接插件的要求设置，插拔寿命按照10000次的标准做结构校核，弹片的形变行程控制在弹性形变范围内，不会因为多次插拔出现塑性变形导致接触压力下降。
