16英寸大直径高风量工业散热轴流风机

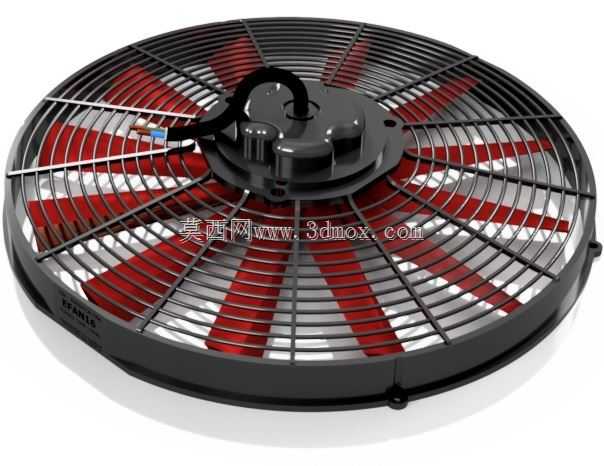

　　在工业散热与通风系统的选型与结构设计工作中，大直径轴流散热风机的三维建模精度直接影响后续整机散热仿真、安装适配性校验的可靠性，这款425mm直径的散热风机模型，完全还原了实体产品的结构特征与安装边界，能够直接嵌入各类需要强制风冷的设备总成设计中，省去大量逆向测绘的时间成本。从实际应用场景来看，这类风机的适配范围覆盖了多个工业领域：在大型工控机柜、变频控制柜的散热系统中，它可以作为顶部或侧置的主排风单元，凭借高风量输出快速带走柜内功率元件产生的积热；在工程机械的液压油散、中冷器配套散热场景中，它能够直接安装在散热器芯体正面，在车辆低速行驶或静止作业时提供足够的迎面风速，避免热负荷超限；在商用中央空调的室外机组、工业冷水机的冷凝段，这类风机也能作为强制对流的核心部件，保障换热效率维持在设计区间。

　　从功能特性来看，这款风机采用轴流式气动设计，叶片的翼型截面经过优化，在相同转速下能够输出更高的容积风量，同时将运行风噪控制在合理区间，适配对噪音有一定要求的室内安装场景。风机的外框采用一体化圆形结构，边框的厚度、加强筋的排布都完全还原实体设计，既保证了整体结构强度，也为安装固定提供了足够的支撑面。风机中部的电机仓采用凸起式设计，内部预留了电机安装的腔体空间，出线位置的防水接头结构也做了精细还原，能够满足户外安装的防护结构校验需求。正面的防护网采用密筋式格栅设计，格栅的间距既能够满足异物防护的安全要求，又不会对进风气流造成过多的阻力损耗，格栅与外框的卡扣连接结构也完整呈现，方便设计人员做拆装维护的空间校核。

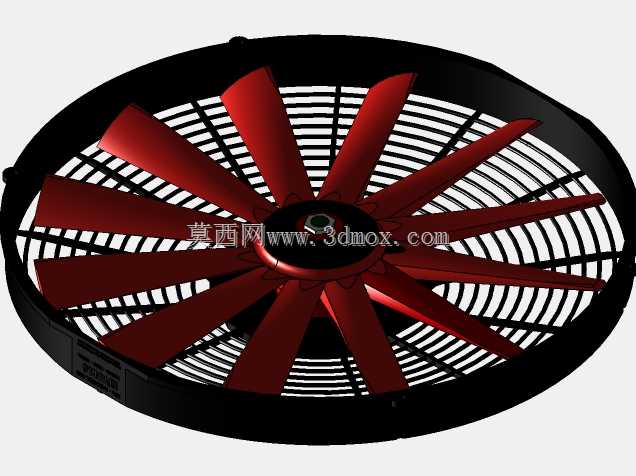

　　在建模思路上，这款模型优先保证了安装边界的准确性：外框的安装孔位分布、孔径大小、孔位到中心的距离都严格按照实体产品的尺寸做了1:1还原，设计人员在做配套安装板、散热器支架的设计时，可以直接提取模型的安装面特征做配合，不需要反复核对二维图纸的尺寸公差。叶片部分的建模采用了曲面放样的方式，精准还原了叶片的安装角、叶根到叶尖的扭角变化，在做流体仿真的时候可以直接导入模型划分网格，得到的风量、风压参数与实际产品的测试值偏差极小，能够有效提升散热仿真的可信度。电机仓的细节部分，包括端盖的固定螺丝位、接线端子的位置、出线护套的尺寸都做了还原，方便设计人员做接线走线的空间规划，避免后续装配时出现线缆与周边结构干涉的问题。

　　从安装适配的角度来说，这款425mm直径的风机属于16英寸规格的标准轴流风机，安装时既可以采用外框侧边的固定孔做螺栓硬连接，也可以搭配专用的减震胶圈做减震安装，降低运行时的振动传递。模型完整呈现了风机的轴向总厚度，设计人员在做布局规划时，可以准确预留出风机的安装空间，同时兼顾进风侧与出风侧的导流空间，避免因为空间不足导致的风量衰减。对于需要做风机阵列布置的场景，比如大型数据中心的机柜列间空调、工业烘干线的通风段，这款模型的精准尺寸也能帮助设计人员合理排布风机间距，避免相邻风机的出风气流相互干扰，影响整体通风效率。

　　在实际的结构设计工作中，这类成熟工业部件的高精度三维模型，能够大幅缩短产品开发周期，设计人员不需要从零开始绘制风机的每个细节，只需要将模型导入装配体，就可以直接开展周边结构的设计工作，同时还能利用模型做干涉检查、重量估算、散热仿真前置校验等工作，有效减少后续样机试制阶段的问题点。无论是做散热系统的方案选型，还是做整机设备的结构适配，这款模型都能够提供足够的细节支撑，满足不同阶段的设计需求。
