12V直流PC散热轴流风扇结构设计

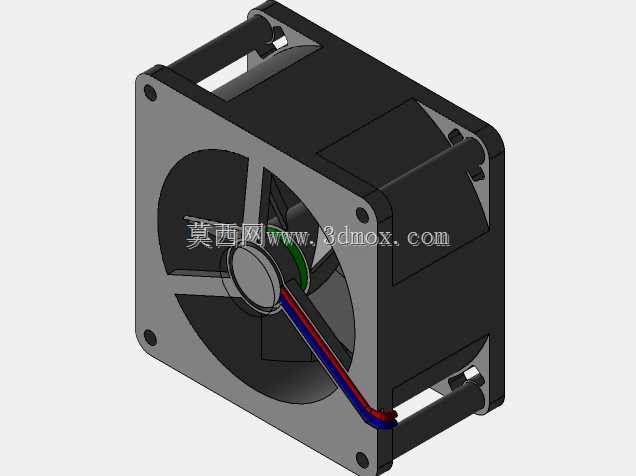

　　在桌面PC硬件散热、小型工控机箱通风、嵌入式设备主动冷却这类场景里，12V直流轴流风扇是应用最广泛的主动散热部件，不同于大型工业通风设备，这类小尺寸直流风扇的设计核心是在有限安装空间内，平衡风量、风压、运行噪音与供电适配性，满足电子设备长时间稳定运行的散热需求。从结构设计角度看，这款风扇采用标准方形外框结构，外框四个角预留沉头安装孔位，适配行业通用的安装孔距标准，安装时可直接通过螺丝固定在机箱散热位、散热器鳍片组或者设备通风面板上，不需要额外定制转接支架，能大幅降低设备组装时的适配成本。外框的边角做了小圆弧过渡处理，既可以避免安装时锐边划伤操作人员，也能减少塑料注塑成型时的应力集中问题，提升外框结构的抗冲击强度，

　　在设备运输或者日常挪动过程中，不容易因为磕碰出现边框开裂的情况。风扇的叶轮采用七叶后掠式设计，这种叶片构型的优势在于，相同转速下能输出更平顺的气流，减少叶片切割空气产生的涡流噪音，相比传统的五叶直叶片结构，在同等风量指标下运行噪音可降低3到5分贝，适合对运行噪音有要求的桌面PC、办公类工控设备使用。叶轮中心的轮毂位置集成了直流无刷电机的转子部分，电机定子固定在外框中部的支撑筋上，支撑筋采用流线型截面设计，不会对叶轮输出的气流造成明显的风阻，同时能保证电机固定的同轴度，避免叶轮高速旋转时出现偏心抖动的问题。风扇的供电引线从外框侧边的出线槽引出，出线槽位置做了圆角护线结构，避免引线在弯折或者拉扯时，绝缘层被塑料锐边割破造成短路故障，

　　引线采用红黑双线标准定义，红色对应12V正极、黑色对应负极，适配行业通用的风扇供电接口，不需要额外改线就能直接接入PC主板的风扇插针或者设备内部的12V供电回路。从安装边界来看，这款风扇的厚度属于标准规格，外框平面的平面度控制在0.2mm以内，安装时和散热鳍片或者通风面板贴合时不会出现明显缝隙，避免气流从缝隙旁通损失，保证散热气流能全部穿过需要冷却的区域。在实际功能设计上，这款12V直流风扇的额定供电电压适配PC主机内部的标准12V供电回路，不需要额外加装电压转换模块，启动电压控制在7V以上，支持通过主板PWM调速信号调整转速，在设备低负载运行时降低转速减少噪音，高负载时提升转速加大风量带走更多热量。设计过程中，叶轮和外框之间的径向间隙控制在0.8mm到1.2mm之间，间隙过大会造成叶轮边缘的气流回流，降低风扇的输出风压，间隙过小则容易因为叶轮注塑收缩、轴承游隙偏差造成叶轮擦碰外框，引发运行异响甚至卡滞故障。轴承部分采用含油轴承结构，在日常使用环境下可以满足长时间连续运行的寿命要求，相比滚珠轴承结构，含油轴承的运行噪音更低，成本也更可控，适合民用消费类电子设备的散热需求。外框的进风侧和出风侧都做了导流倒角，进风侧的倒角可以引导周边空气更顺畅地进入叶轮区域，减少进风紊流，出风侧的倒角则可以让输出的气流更集中，提升有效送风距离，让气流能穿透密集的散热鳍片，带走鳍片上积累的热量。在结构细节上，外框的安装孔位内嵌了金属衬套，

　　避免多次拆装螺丝时塑料孔位出现滑牙问题，提升风扇的可维护性，即使反复拆装也不会因为孔位损坏导致风扇固定失效。引线的根部做了应力释放结构，拉扯引线时外力不会直接传递到电机内部的焊盘上，避免引线脱落造成风扇断电停转。这类直流风扇除了用于PC的CPU散热、机箱通风之外，也可以直接适配小型服务器、网络交换机、工业控制驱动器、LED电源模块等设备的主动散热场景，只要安装孔距、厚度尺寸、供电参数匹配，就可以直接替换使用，不需要对设备结构做额外修改。在建模过程中，所有结构尺寸都遵循行业通用的安装规范，叶轮的动平衡精度按照G6.3级的要求设计，避免高速旋转时产生明显振动，传递到机箱或者设备外壳上引发共振噪音。外框的材质选用阻燃ABS材料，满足电子设备的阻燃安全要求，即使电机出现异常过热情况，也不会引燃外框造成安全隐患。叶轮材质选用增强PBT材料，具备足够的刚性和耐温性能，长时间在60摄氏度以内的工作环境下运行不会出现叶片变形问题，保证风扇长期运行的性能稳定性。
