方口转圆过渡导流成型管件结构

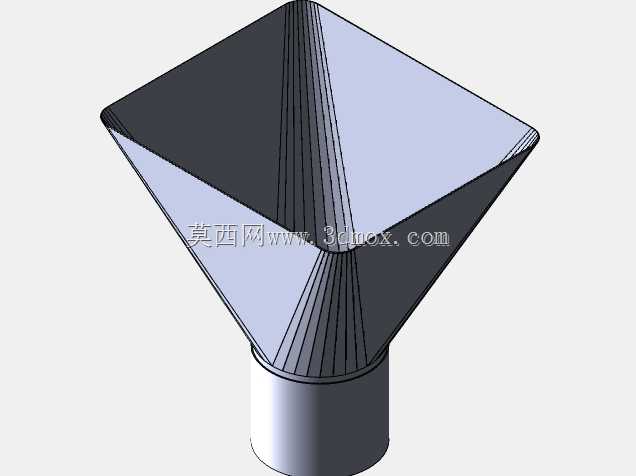

　　这款方转圆过渡成型管件，主要应用在需要实现方形截面通道与圆形管路对接的流体、散料输送场景中，在通讯设备的散热风道衔接、小型物料分选设备的导流段、通风除尘系统的变径接驳位置都能见到这类结构的身影。不同于常规的等径直连管件，它的核心作用是解决两种不同截面形状通道的平滑过渡问题，避免截面突变带来的流阻激增、紊流噪音、物料卡滞等实际工程问题。从结构设计逻辑来看，上部的方形接口可以直接匹配方形出风口、方形料仓出料口这类常见的设备端接口，下部的圆柱段则可以直接套接标准圆形风管、圆管输送通道，不需要额外加装转接法兰或者异形接头，能大幅减少现场安装的拼接工作量，也能降低多段拼接带来的漏风、漏料风险。

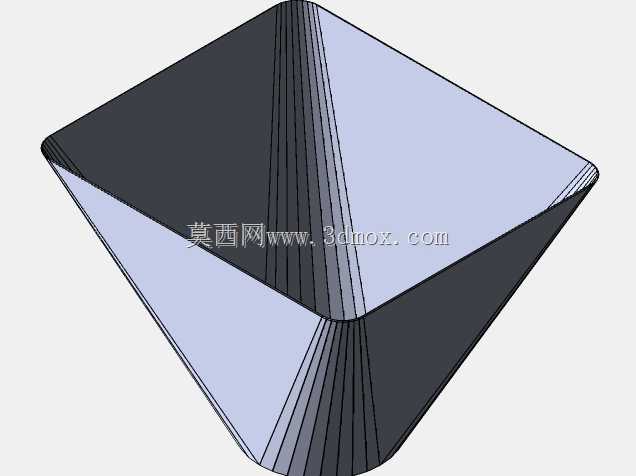

　　设计时特意将方段到圆段的过渡区域做了等分棱面的折面处理，而非完全顺滑的曲面锥台，这种设计一方面是适配常规钣金折弯、冲压的加工工艺，不需要定制复杂的拉伸模具，用常规的钣金下料、折弯、焊接工序就能完成加工，有效控制加工成本；另一方面，等分的棱面结构能在过渡段形成均匀的导流导向，不管是输送冷却气流还是颗粒状散料，都能顺着棱面的导向平滑流入下部圆管，不会在过渡区域形成涡流死角，长期使用也不会出现积料、积灰的问题。从安装边界来看，下部圆柱段的外径匹配常规同规格圆管的内径，安装时可以直接插入圆管内部，配合卡箍或者密封胶就能完成固定密封，上部方形接口的四边预留了平直的贴合面，可以直接和方形端口的端面贴合，通过周边的螺栓或者压边完成固定，

　　不需要额外设计复杂的安装定位结构。在实际工况使用中，这类过渡管件需要承受一定的气流压力或者散料的冲刷，折面结构的刚性比纯曲面锥台更好，在同等板材厚度下，抗负压变形、抗物料冲击的能力更强，不需要额外在外部加装加强筋就能满足常规工况的强度要求。很多通讯机柜的散热风道改造中，经常会遇到机柜内部散热风机是方形出风面，而外接的排风管道是圆形PVC管或者金属圆管的情况，直接对接会出现很大的缝隙，密封难度大，还会因为截面突变导致排风阻力变大，散热效率下降，使用这款成型管件作为过渡件，就能完美适配两端的接口形状，过渡段的平滑导流能让气流顺畅排出，有效降低风噪，提升散热系统的运行效率。在小型物料输送的场景中，比如电子元器件分选设备的出料端，

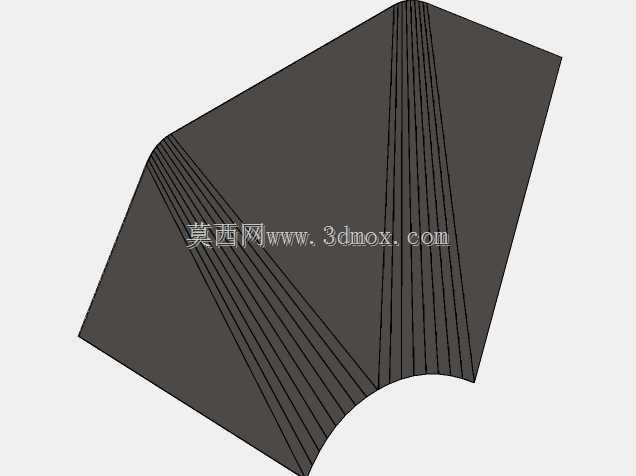

　　方形的振动料槽出口需要对接圆形的输料管，这款管件的方端可以和料槽出口精准贴合，圆端直接插入输料管，过渡段的折面不会出现凹陷死角，细小的电子元件不会卡在过渡区域，能保证物料输送的连续性。设计过程中也充分考虑了加工的工艺性，整个结构的所有折弯线都是从方端四角延伸到圆端的对应等分点，下料时的展开图是规则的扇形等分结构，不需要复杂的曲面展开计算，普通的钣金编程软件就能直接生成下料切割路径，折弯时每道折弯的角度一致，加工时不需要频繁调整折弯机参数，能有效提升加工效率，降低加工出错的概率。另外，过渡段和下部圆管的连接位置做了圆弧过渡处理，避免了直角焊接带来的应力集中问题，焊接后不容易出现开裂的情况，即使在有轻微振动的工况下使用，也能保证结构的长期可靠性。
