车间滚筒辊转运手推工装车结构

　　这套手推工装车主要面向机加工车间、装配线旁和仓储周转区域，针对滚筒辊类长圆柱工件的短距离转运而设计。滚筒辊在输送设备、印刷设备、薄膜生产线以及辊道输送系统中十分常见，单件往往具有长度大、表面怕磕碰、放置不稳定的特点；如果直接使用平板车堆放，辊体容易滚动、相互摩擦，精加工表面也可能被支架边缘划伤。该结构通过车架上的V形限位和分隔支撑，把工件约束在固定位置，使搬运过程不再依赖人工反复垫木方或捆扎。

　　从实际使用场景看，车辆可停靠在磨床、车床或动平衡检测工位旁，操作者将加工后的滚筒辊从设备上卸下后，直接放入车架承载区。车架两侧的支撑件形成多点接触，接触位置避开辊面关键工作段，更适合支撑轴颈或非加工区域。推至装配区后，工件保持整齐排列，便于吊装、检具测量或后续组件装配。相比通用平板推车，这种专用结构减少了工件在车内的侧向窜动，也降低了转弯、启停时滚落的风险。

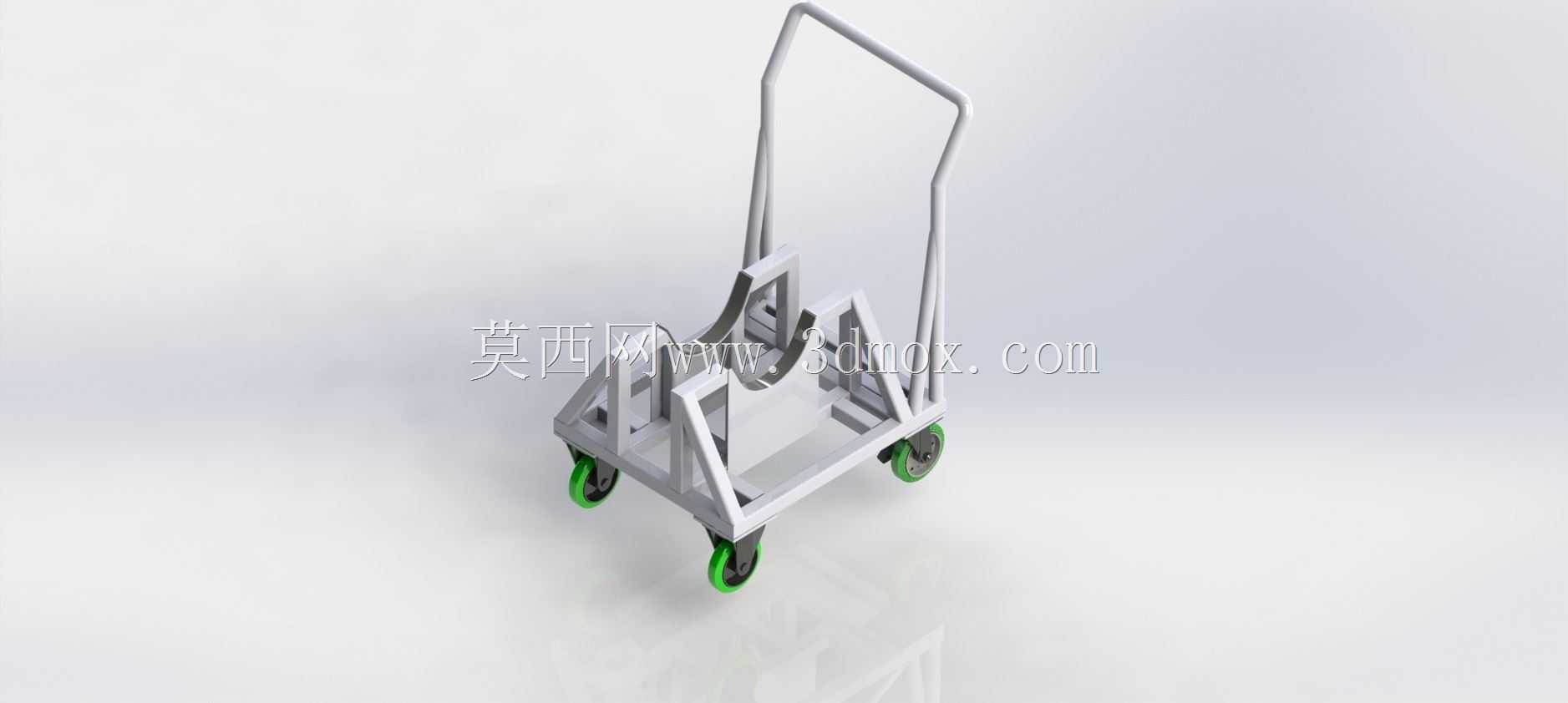

　　车架主体采用方管和型材焊接式框架思路，底部由纵横梁构成矩形承载平台，腿部立柱向上延伸并与后部推把连接，形成整体受力骨架。推把采用高置弯管形式，握持位置远离承载区，操作者站立推行时不必过度弯腰，也能在车辆满载时获得足够的力臂。车架前部保持开放，便于工件从侧向或上方取放；后部立管兼作推手和结构加强件，使底盘、立柱和把手之间形成稳定的空间框架。

　　承载区的设计重点在于定位而不是单纯堆料。模型中可以看到多组三角形或斜撑式限位支架，支架沿车架长度方向布置，形成与滚筒辊轮廓相适应的容纳槽。斜向支撑面能够把圆柱工件的重力分解为垂直和水平方向的约束反力，即使车辆经过地面接缝或轻微坡道，辊体也不易横向滚出。相邻支撑之间留出取件间隙，方便手或吊具进入；支撑件底部与底盘梁连接，侧向通过三角加强筋提高抗扭能力，避免满载时支架根部张开。

　　行走部分采用四只万向脚轮布置，轮体为绿色弹性轮面，配合金属轮架和安装底板。脚轮安装在底盘四角下方，轮轴位置略低于车架主梁，使承载平台高度控制在便于人工装卸的范围。四轮结构在平整环氧地面、水泥通道和车间过道上都具有较好的机动性；转弯时，前部脚轮负责转向，后部脚轮维持稳定，整车回转半径较小，适合在设备间距有限的生产线通道中使用。轮面材料的选择偏向降噪和缓震，能够减少滚筒辊这类刚性工件在转运中受到的冲击。

　　尺寸边界方面，整车宽度控制在常规车间人行通道和设备门宽可通过的范围内，长度以容纳若干根滚筒辊并排支撑为目标，高度则由手推握持舒适性和工件重心共同决定。底盘不宜过高，否则满载时重心上移，推行和制动都会变差；推把顶部则需要接近成人自然握持位置，使推力沿车辆前进方向作用。脚轮外缘超出底盘主梁的尺寸需要计入转弯包络，避免在狭窄工位旁与设备底座发生干涉。

　　建模时，车架管件以方钢截面为基础，通过拉伸、焊接接头和加强板组合完成；限位支架可按支撑角度建立斜切面，并在与辊体接触处保留理论间隙，避免模型表现出过定位。脚轮部分需要单独体现轮架、转轴、轮体和安装板，便于后续在工程图中统计外购件。整车装配关系应重点检查车轮转动空间、推手与工件之间的安全距离、支撑件与辊体轴颈的接触位置，以及底盘下方制动或附加固定件的安装空间。

　　在结构细节上，斜撑与底盘连接处适合采用满焊或螺栓连接加强板；若工件重量较大，可在支撑接触面增加尼龙、聚氨酯或橡胶垫，以降低硬接触造成的表面损伤。车架前端可根据需要增设牵引件或缓冲件，后端推把横管处可加装防滑握套。对于需要在固定工位临时停放的场合，脚轮宜选配带制动结构的型号，使车辆在装卸工件时不会自行滑移。

　　该手推车并非单纯的运输工具，而是滚筒辊加工流程中的工位间承载工装。它把工件定位、防护、周转和人机推行结合在同一框架内，结构简单、维护方便，适合小批量多批次的车间生产节奏。三维结构完整表达了车架、限位支撑、推手和脚轮之间的装配关系，可作为专用周转车设计、工位布局校核以及非标搬运设备方案讨论的基础。
