双层辊筒往复式升降接驳输送台

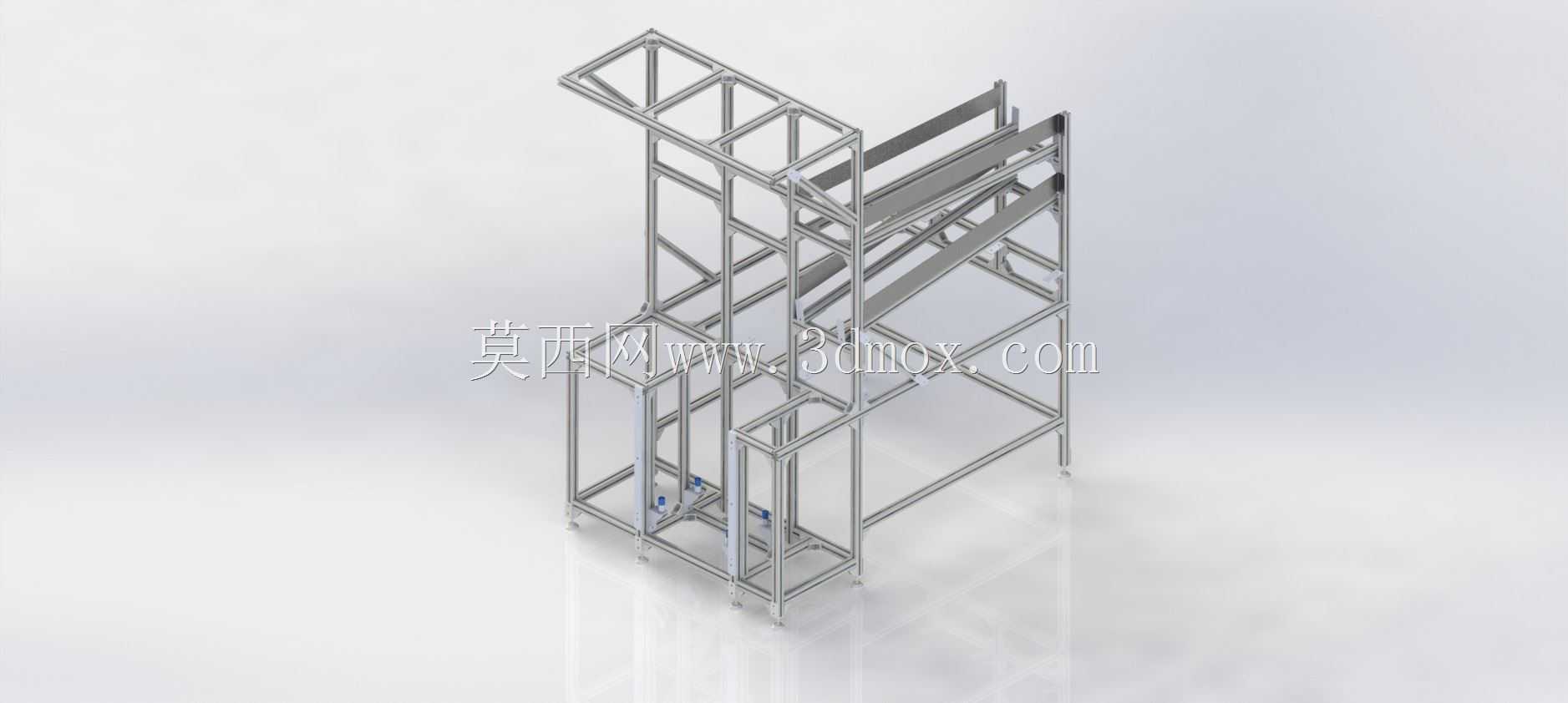

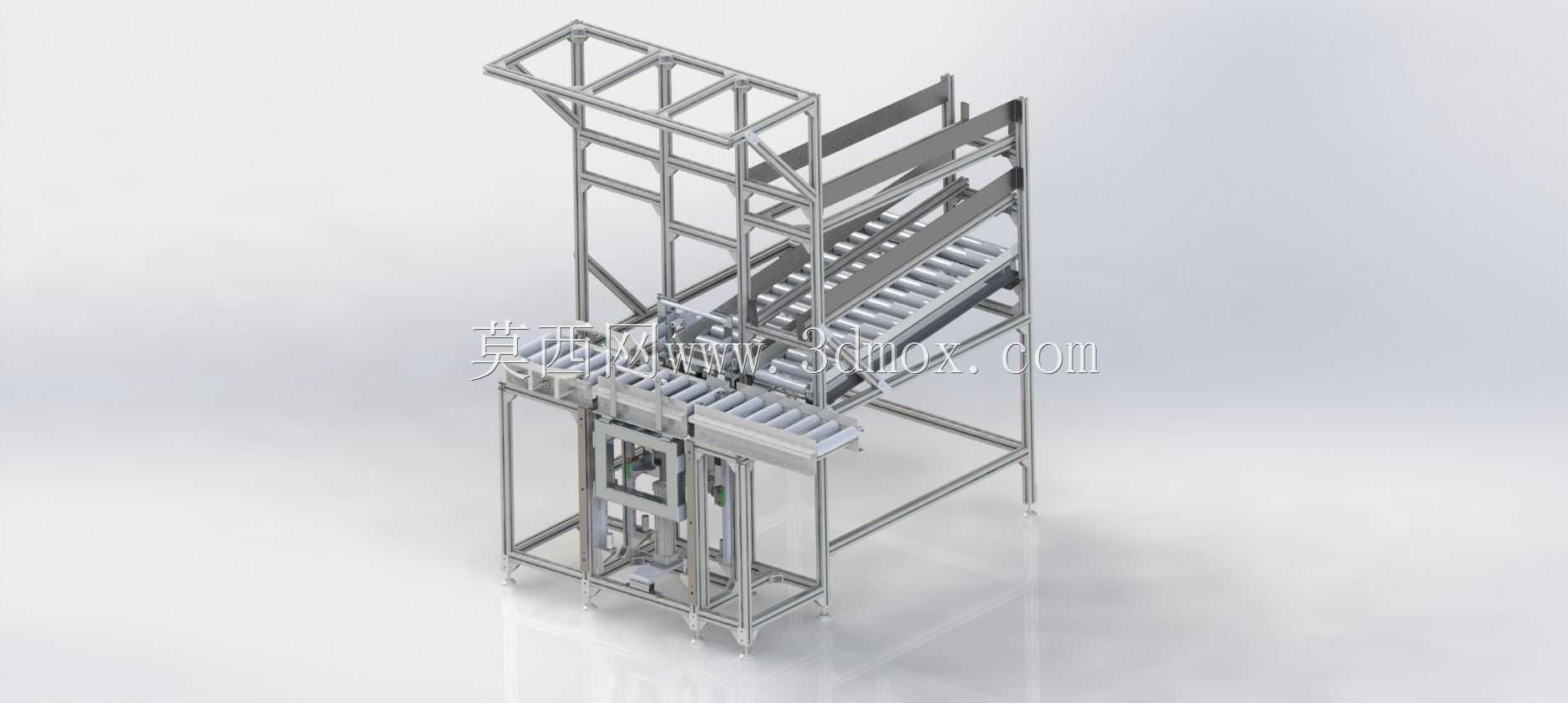

　　这套三维结构对应的是车间物流线里常见的双层往复升降接驳设备，整体采用工业铝型材搭建主体框架，上层布置倾斜辊筒输送段，下层配置水平动力辊道，中部集成垂直升降执行机构，主要用于产线不同高度工位之间的工件周转、空托回流或者双层线体之间的物料转接。从现场布置角度看，这类设备常放在装配线末端、检测工位入口或者仓储分拣区衔接位置：工件随上层辊道靠重力或辅助动力滑入升降工位后，升降托架承接载具，下降至下层高度后再由水平辊筒送出，完成一层上线、一层回流的循环，能够在有限占地面积内实现双向高差输送，避免单条爬坡线占用过长平面空间。机架部分以标准铝型材立柱和横梁组成桁架式承力结构，节点处采用角件和内置螺栓连接，顶部额外增加斜撑形成门式框架，

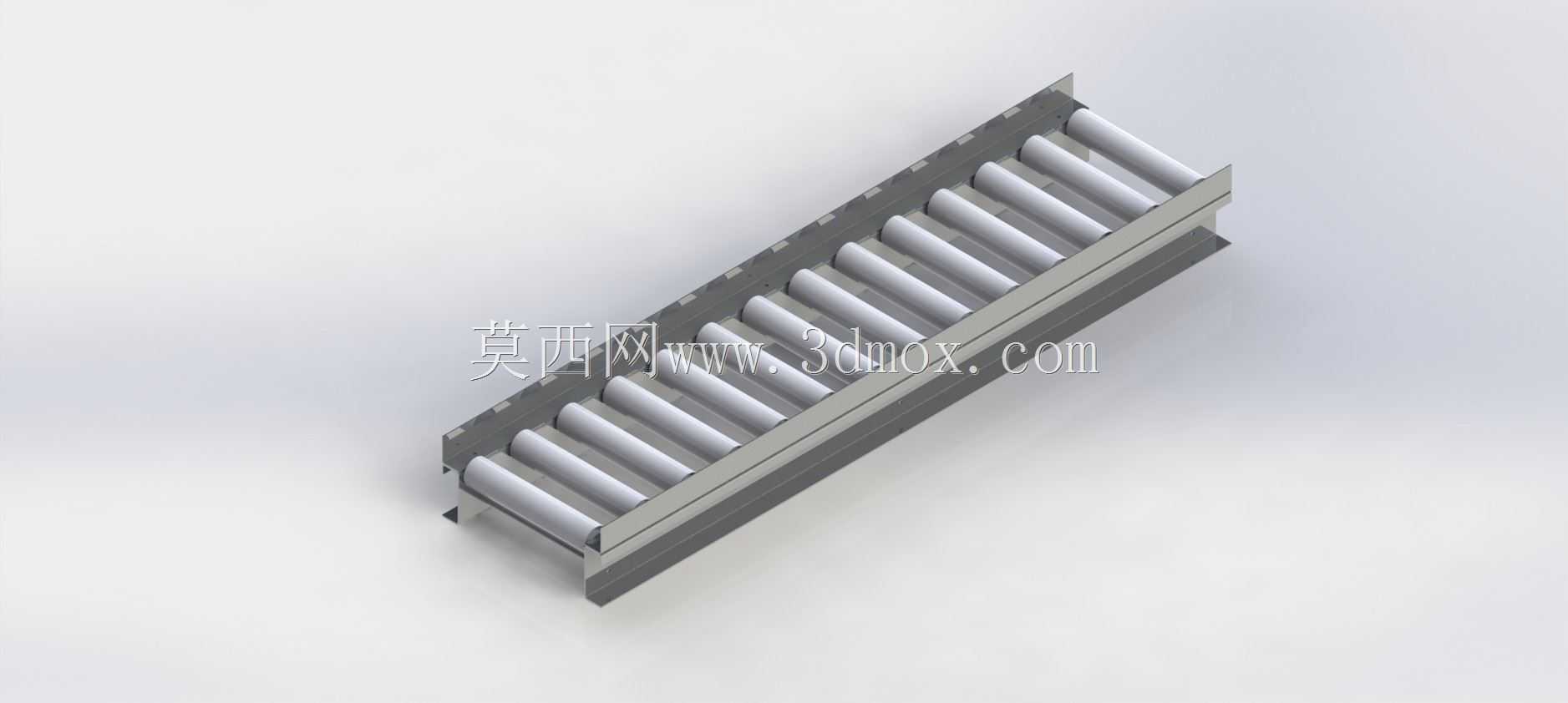

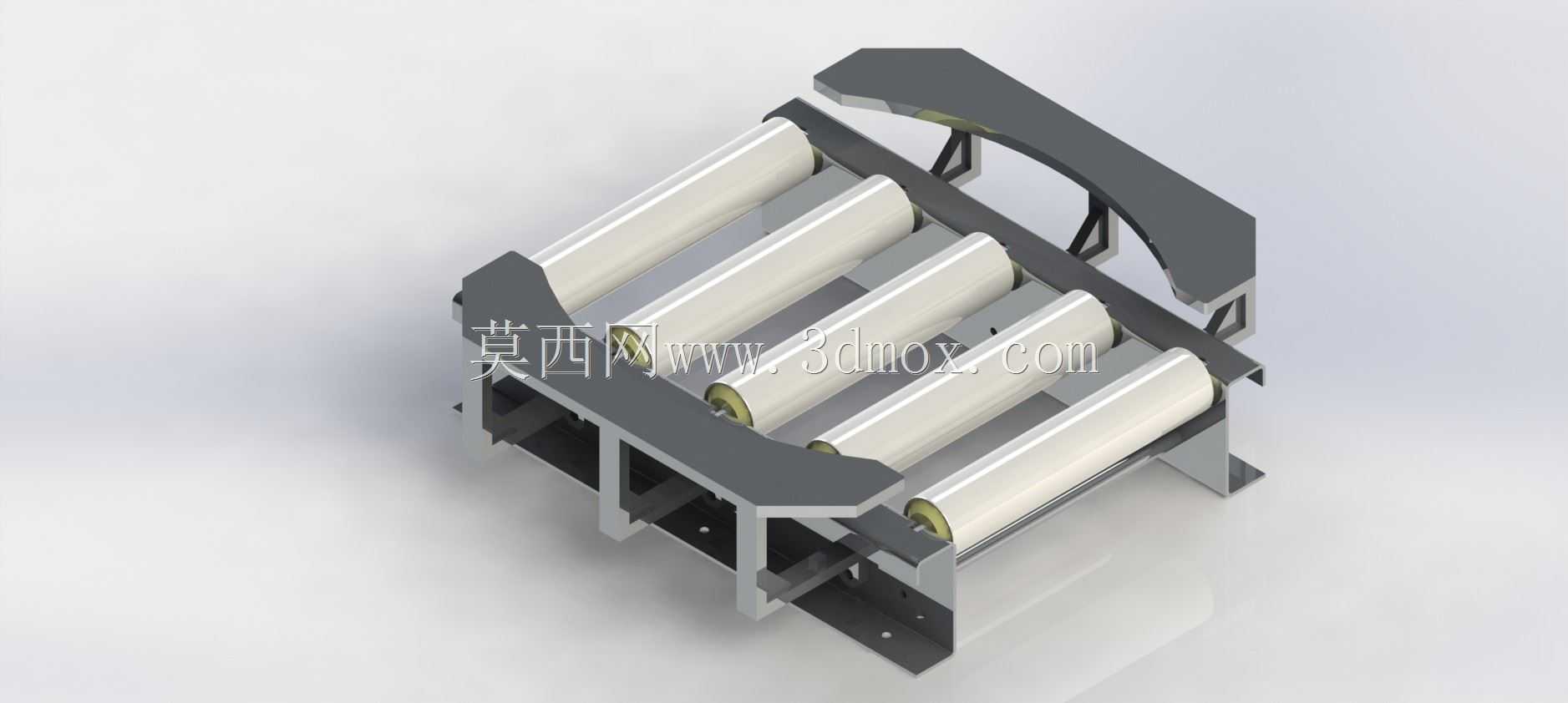

　　既为升降导向件提供安装基准，也能抵消托架升降过程中的偏载力矩。框架底部预留脚轮和可调脚杯安装位，转运时可推移，就位后调平固定，适合多品种小批量产线频繁调整布局的使用需求。升降执行段位于设备中部，托架两侧布置直线导向部件，驱动端通过连杆或曲柄增力结构带动平台上下动作，行程覆盖上下两层辊道的高度差；托架上同样铺设辊筒，当托架升至与上层线体齐平时，辊面与固定段对接，工件可无台阶过渡，下降到下层位置后再与水平段辊面平齐，保证载具流转顺畅。辊筒输送段按负载方向区分：上层倾斜段依靠布置倾角让带托盘工件低速滑向止挡位，辊筒间距依据托盘底面支撑宽度设定，避免小尺寸工件卡滞；下层水平段布置动力辊筒，承担工件送出和回流输送，两侧设置导向边栏，

　　纠正载具进入升降工位时的横向偏移。设备侧边安装走线槽和检测元件支架，用于布置到位传感器、限位开关和驱动线缆，升降位两端设置机械止挡和缓冲件，防止托架超程运行。建模时需要重点核对几处安装边界：首先是整机长宽高与线体对接高度，上层入料端、下层出料端的辊面标高必须和前后衔接设备保持一致，高度公差直接影响工件过渡是否卡阻；其次是升降托架的轮廓尺寸，要保证托架在最高、最低两个工位都能与固定辊道形成连续支撑面，辊筒之间的间隙不能大于托盘最小支撑边长；第三是驱动组件和导向件的安装空间，铝型材框架内部要预留电机、传动连杆和维护操作的空间，不能出现型材立柱与运动托架干涉的情况。结构细节上，辊筒两端采用支座固定在型材横梁上，磨损后可单独拆换；

　　升降导向件沿立柱侧面布置，承受水平方向偏载，驱动部件集中在机架下部，降低整机重心。设备外围不设封闭护罩时，需要在升降运动区域预留安全防护安装位，对接产线后可加装光栅或防护栏，防止人员进入升降行程范围。对于结构设计人员来说，这类设备的建模难点不在于单一零件复杂度，而在于运动工位的协调：升降行程、辊道标高、托架厚度和工件高度共同决定内部净空，若工件连同托盘总高较大，上层框架横梁要相应抬高，避免上升到位后工件顶部碰撞上横梁。输送段的倾斜角度也要结合工件重量和辊筒阻力核算，角度过小工件无法自滑，角度过大则冲击止挡过大，通常在保证顺利滑移的前提下取较小倾角，并在入料端设置减速结构。整体结构把输送、提升、接驳三个功能集成在同一机架内，对接生产线时只需固定地脚、连通前后辊道和控制信号即可投入使用，适用于电子装配、小家电生产、轻型仓储周转等场景下的轻型载具循环输送。
