实验室化学品通风存储柜结构设计

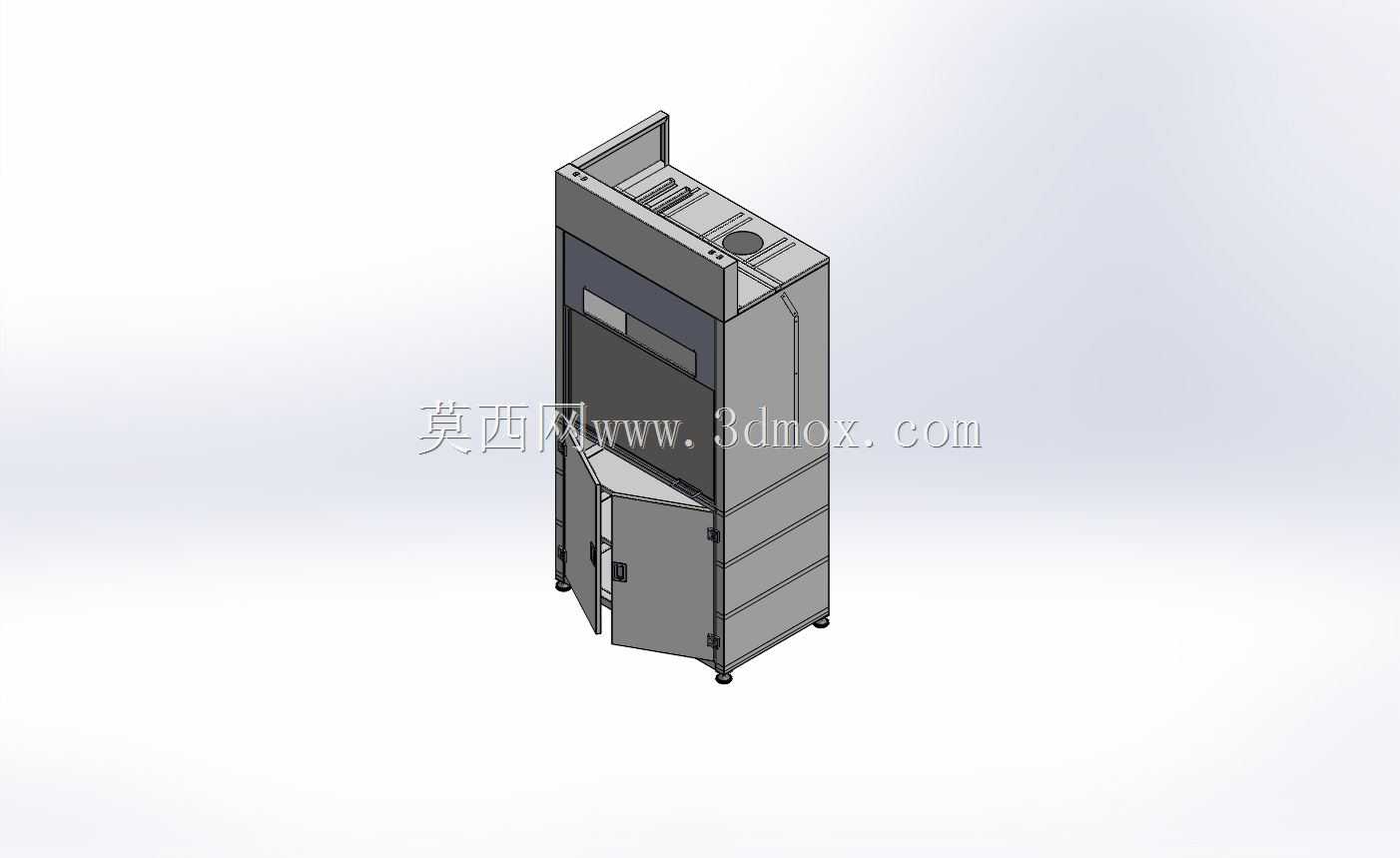

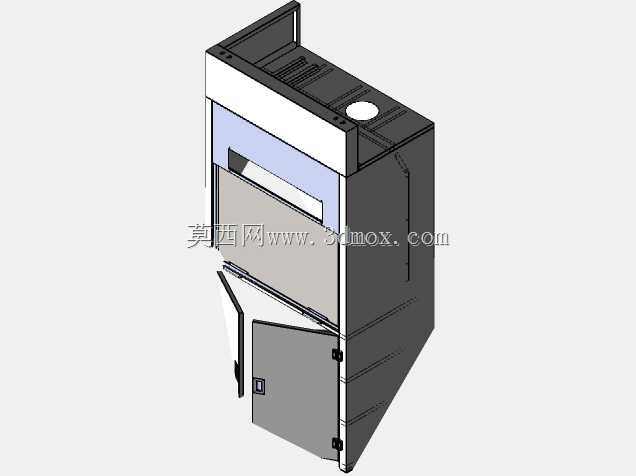

　　该套三维结构围绕实验室化学品临时存放与局部排风作业场景搭建，柜体采用立式窄幅布局，适配实验室靠墙排布、实验台侧方安装的场地条件，整体占地宽度控制在常规实验室通道预留范围内，深度方向兼顾内部试剂瓶摆放与人员操作距离，高度方向延伸至实验室常规吊顶下方，顶部预留排风管道对接空间，无需额外改造顶面结构即可接入实验室集中排风系统。

　　从实际使用逻辑来看，这类柜体主要承担易挥发化学品存储、实验过程中有害气体局部捕集、腐蚀性试剂隔离存放三类功能。下部柜体设置多扇可开启检修门，内部可分层放置耐腐存储托盘，用于收纳瓶装酸碱试剂、有机溶液与实验辅助耗材；中部操作区设置可升降透明视窗，视窗沿两侧导轨上下滑移，实验人员可根据操作需求调整开口高度，在保证手部操作空间的同时，尽可能缩小柜内敞口面积，维持柜内稳定的负压风速，避免挥发气体从操作口溢出到实验室公共区域。

　　结构设计阶段优先考量钣金折弯工艺的落地性，整体外框架采用薄钢板折弯拼接，侧板与背板预留加强筋折边，既控制柜体整体自重，又避免 tall 立式结构在移动、满载试剂时出现侧向形变。柜体顶部集成排风腔与导流结构，腔体内壁做圆弧过渡，减少排风死角，避免腐蚀性气体在腔体内长期滞留凝结；顶部预留标准圆形排风接口，可直接对接实验室PVC排风管道或者万向抽风罩支管，接口处设置法兰翻边，方便箍圈密封固定。

　　柜体底部配置可调支撑脚，支撑脚采用尼龙防滑底座搭配螺杆调节结构，安装时可根据实验室地面平整度调整四角高度，保证柜体整体垂直，避免视窗滑移出现卡滞；前侧下部的柜门采用暗藏式铰链连接，门板内侧预留密封胶条安装槽，关闭后可实现下部存储腔与外部环境的相对密封，减少柜内试剂挥发气体向外扩散。

　　操作视窗的导向结构布置在柜体左右内侧立柱上，导轨采用耐腐蚀型材，视窗配重或者滑动阻尼结构隐藏在柜体两侧内腔，外部无突出零部件，既避免实验过程中磕碰挂钩、刮破实验服，也方便日常擦拭清洁柜体表面。柜体内部操作台面预留耐腐衬板安装位，可直接嵌入实芯理化板或者陶瓷台面，耐受少量试剂泼溅，台面四周设置挡水边，意外洒出的液体可导流到柜体下部的集液槽，不会直接流到实验室地面。

　　建模过程中完整还原了钣金件的折弯余量、拼接焊缝位置、门板开合间隙、视窗行程极限，所有活动部件均保留装配约束关系，可直接模拟视窗上下滑动、柜门开启旋转的动作，验证全行程内不存在零部件干涉。柜体后侧预留水电管线穿孔位置，若需要在柜内配置水槽、电源插座，可直接从后侧穿孔接入管线，无需在现场额外切割钣金。

　　针对实验室布局的适配性，该柜体可单台独立放置在化学实验室边角，也可多台并排拼接组成连续通风柜组，并排拼接时侧板可做共板处理，减少占用空间；柜体外部所有棱角均做倒圆处理，避免人员走动时磕碰划伤。柜体内部的层板采用可调节孔位固定，可根据存放试剂瓶的高度灵活调整层间距，既可以放置矮型广口试剂瓶，也可容纳 tall 型大容量溶剂桶。

　　排风腔的流道设计经过结构简化，内部无突兀凸起结构，气流从操作口进入柜内后，沿后侧导流板均匀上行，从顶部排风口排出，不会在柜内形成涡流导致局部气体积聚。柜体表面做喷涂防腐预处理，适配实验室长期潮湿、存在弱腐蚀气体的使用环境，外部钣金件即使长期接触少量挥发雾气，也不易出现锈蚀掉漆问题。

　　整套结构没有冗余复杂构件，所有零部件均可采用常规钣金加工、型材切割、标准五金件装配完成，无需特殊定制工艺，加工成本可控，同时完全满足实验室化学品安全存储、通风排风的核心使用需求，结构建模精度可直接用于后续加工出图、物料清单统计与安装施工指导。
