桌面链式冷却输送线三维结构设计

　　这套桌面链式冷却输送线主要面向小型工件在工序之间的连续转运与自然冷却场景，常见于电子小件装配、塑胶件出模后降温、五金小件检测分流、实验室小批量样品流转等空间受限的生产单元。设备整体采用长条形水平输送主体，输送面高度按照人工操作台或邻近设备出料口进行匹配，机架下方布置独立支腿，支腿端部设置可调脚杯，用于在不平整地面上补偿高度差并保证链板运行面处于水平状态。与大型地面输送系统相比，该结构更强调紧凑布置和近距离衔接，输送段可以嵌入工作台之间，也可以沿设备出料方向延伸，使工件在离开前一工序后直接进入链式承载面，减少人工周转盒的搬运频次。

　　从功能划分来看，设备由链板输送段、驱动端、张紧端、支撑机架、下部柜体以及立式检测或防护框架组成。链板沿输送方向形成连续承载平面，适合放置底面相对平整的小型托盘、治具或工件；对于温度较高的零件，链板之间的间隙和金属接触面有利于空气流通，工件在随链板移动过程中逐步散发热量，到达末端时温度降低到便于人工拾取或进入下一工位的范围。驱动端布置在输送段一侧，内部通过电机、减速器、链轮和传动轴将动力传递至牵引链条，张紧端则通过可调轴承座或张紧螺杆补偿链条磨损后的伸长量，避免链板在运行中出现跳齿、跑偏或堆积。

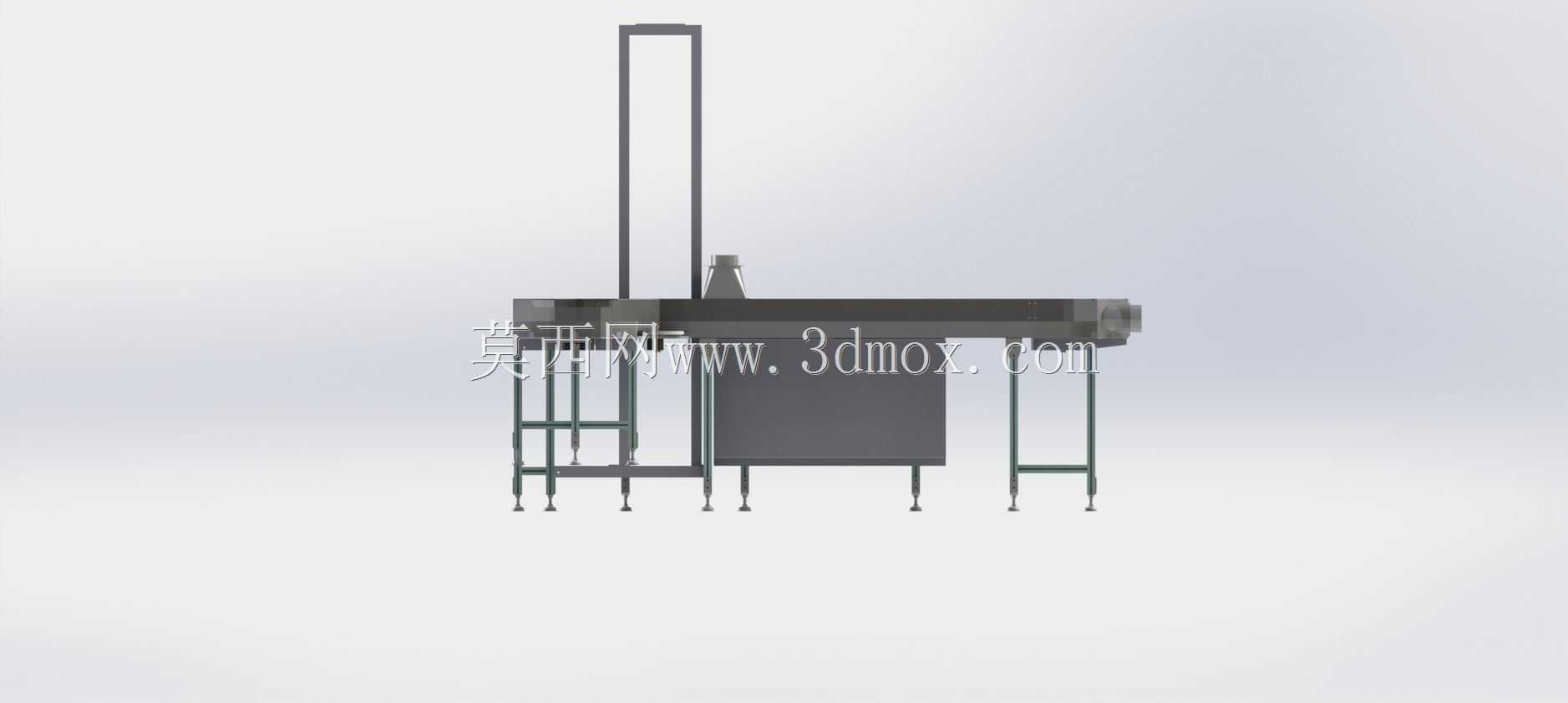

　　机架设计采用方管或型钢焊接、拼装结合的方式，腿部之间设置横向连接杆，提高长跨距输送段的整体刚度。输送面下方中部设置封闭柜体，可用于容纳驱动元件、电气控制件或作为废料、滴液的临时收集区域；柜体外侧保留检修空间，方便维护人员对电机、链条和链轮进行检查。输送线一侧竖立的高框架可根据工艺需求安装光电传感器、冷却风嘴、防护罩、扫码组件或警示灯位，其立柱与主机架连接后形成稳定门形结构，不会因链板运行振动而影响检测元件的定位精度。框架位置没有占用工件通过宽度，而是布置在输送侧方，便于后期根据不同产品快速增加检测或冷却辅助模块。

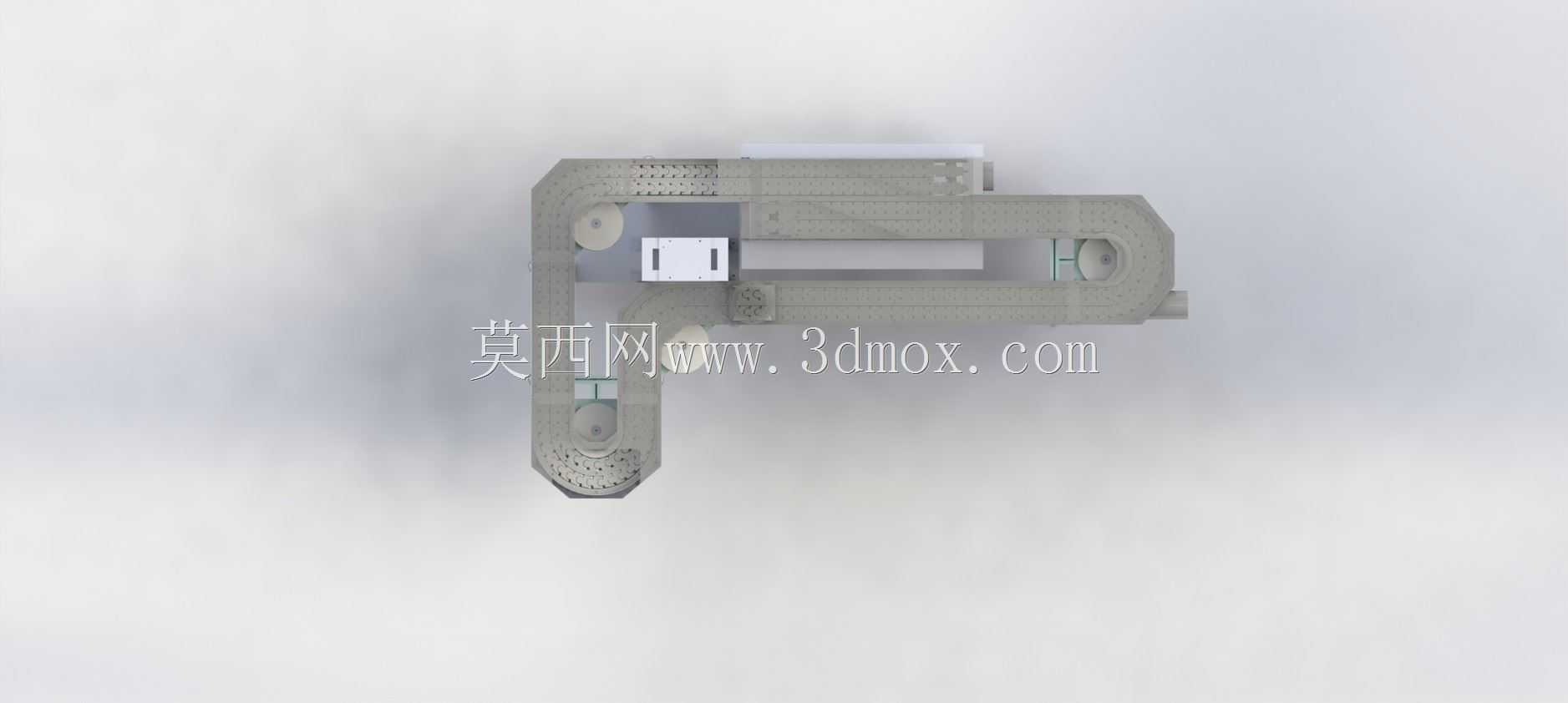

　　外形边界方面，模型的长度明显大于宽度，属于窄长型在线设备，布置时需要沿输送方向预留工件进入和流出的安全距离，同时在驱动端、张紧端留出拆装链轮和调节链条的操作空间。设备宽度由链板有效宽度、两侧机架边框以及驱动组件外伸尺寸共同决定，选型时不能只按工件宽度确定输送面，还要考虑托盘边缘、导向栏以及人员维护通道。高度方向除输送面本身外，立式框架构成最高点，现场安装应核对上方管线、照明、排风罩和厂房净高，避免框架与周边设施干涉。支腿脚杯可在小范围内调节整机高度，但当输送线需要与多台设备串联时，应优先以主线体输送面高度为基准统一布置，减少工件过渡处的台阶差。

　　结构建模时，链板、链条、链轮和传动轴需要按照运动关系进行装配，链轮中心距、链条包角和张紧行程应保持合理，张紧端不宜顶死，需保留链条热胀和磨损调节余量。输送面两侧的边框应略高于或平齐于链板边缘，若工件存在偏摆风险，可在边框上增加导向条，使工件沿固定方向通过立式框架区域。下部柜体与支腿的连接要考虑检修拆卸，柜体面板不宜与链条运行轨迹发生干涉，电机安装板应具备足够刚度，防止启动瞬间因扭矩反力造成晃动。对于冷却工况，还可在链板下方预留风机安装位或排风接口，使空气从链板间隙穿过工件区域；对于洁净或防滴漏要求较高的场景，则可在输送面下方增加接水盘，并将柜体边缘做折边处理。

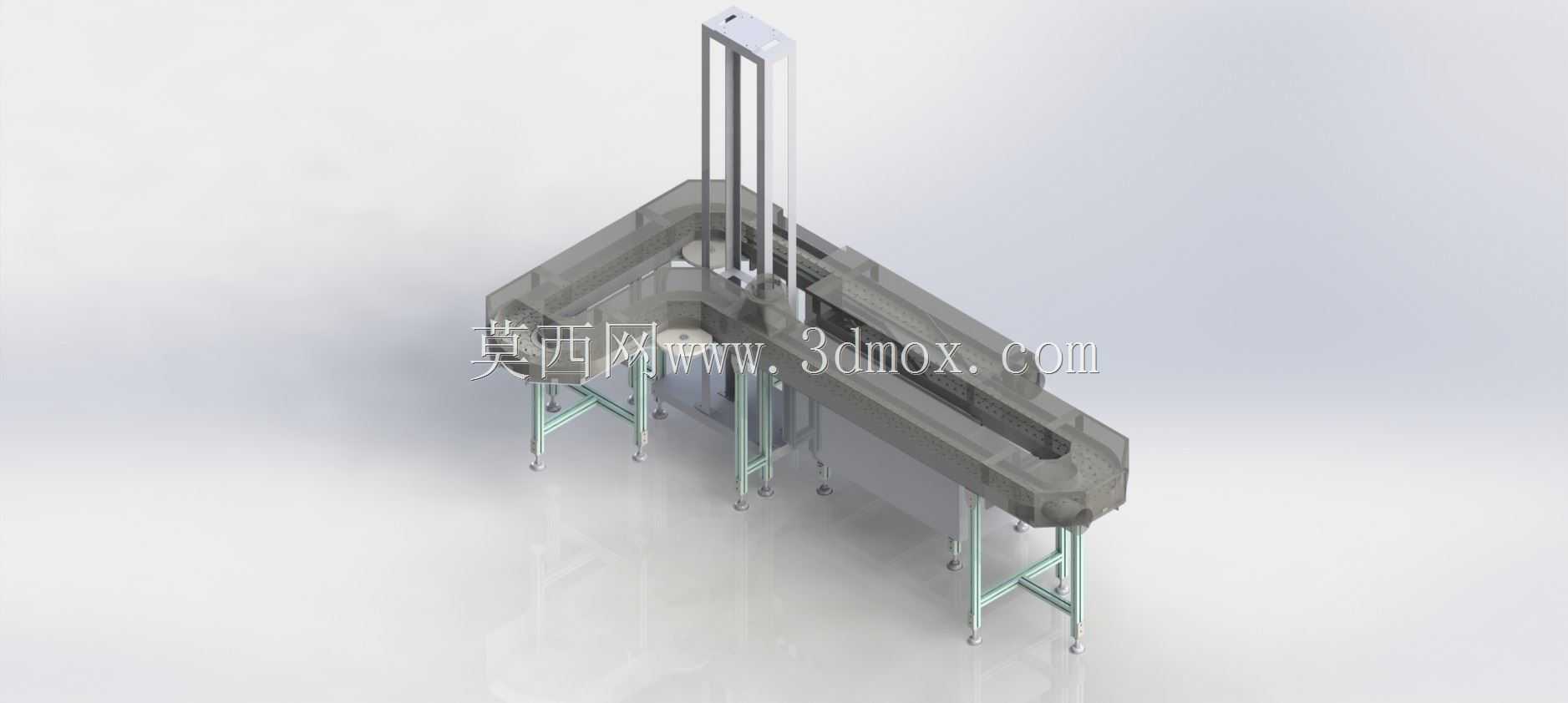

　　该输送线的价值在于把冷却、输送、检测和过渡衔接集中在一条紧凑设备上，工件无需人工反复搬运即可完成温度稳定和位置转移。三维结构完整表达了输送主体、支撑腿、柜体、驱动区域及立式框架的空间关系，可用于设备布局校核、机架细化、外购件选型和自动化产线方案沟通。
