行星齿轮减速传动总成结构设计

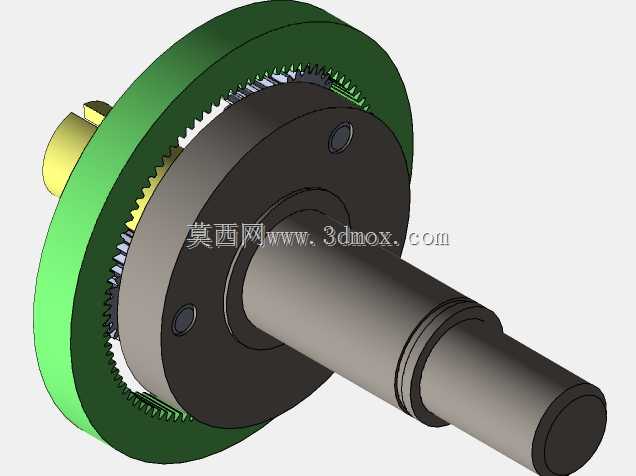

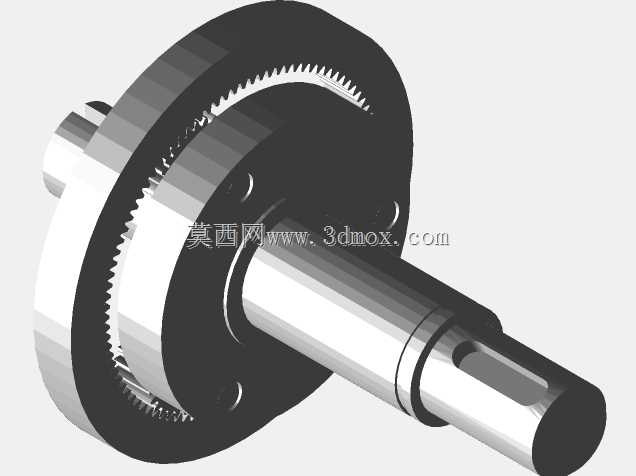

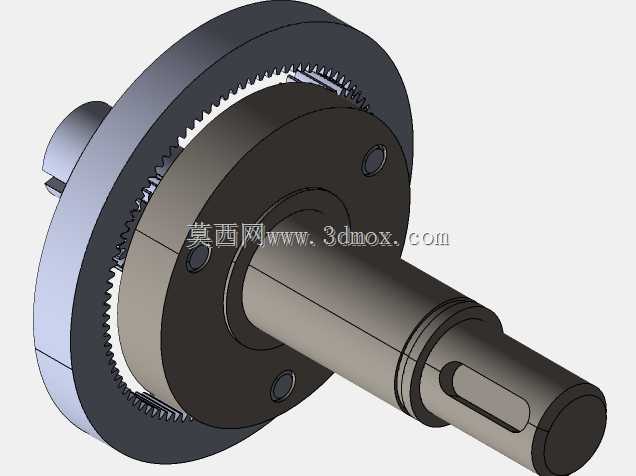

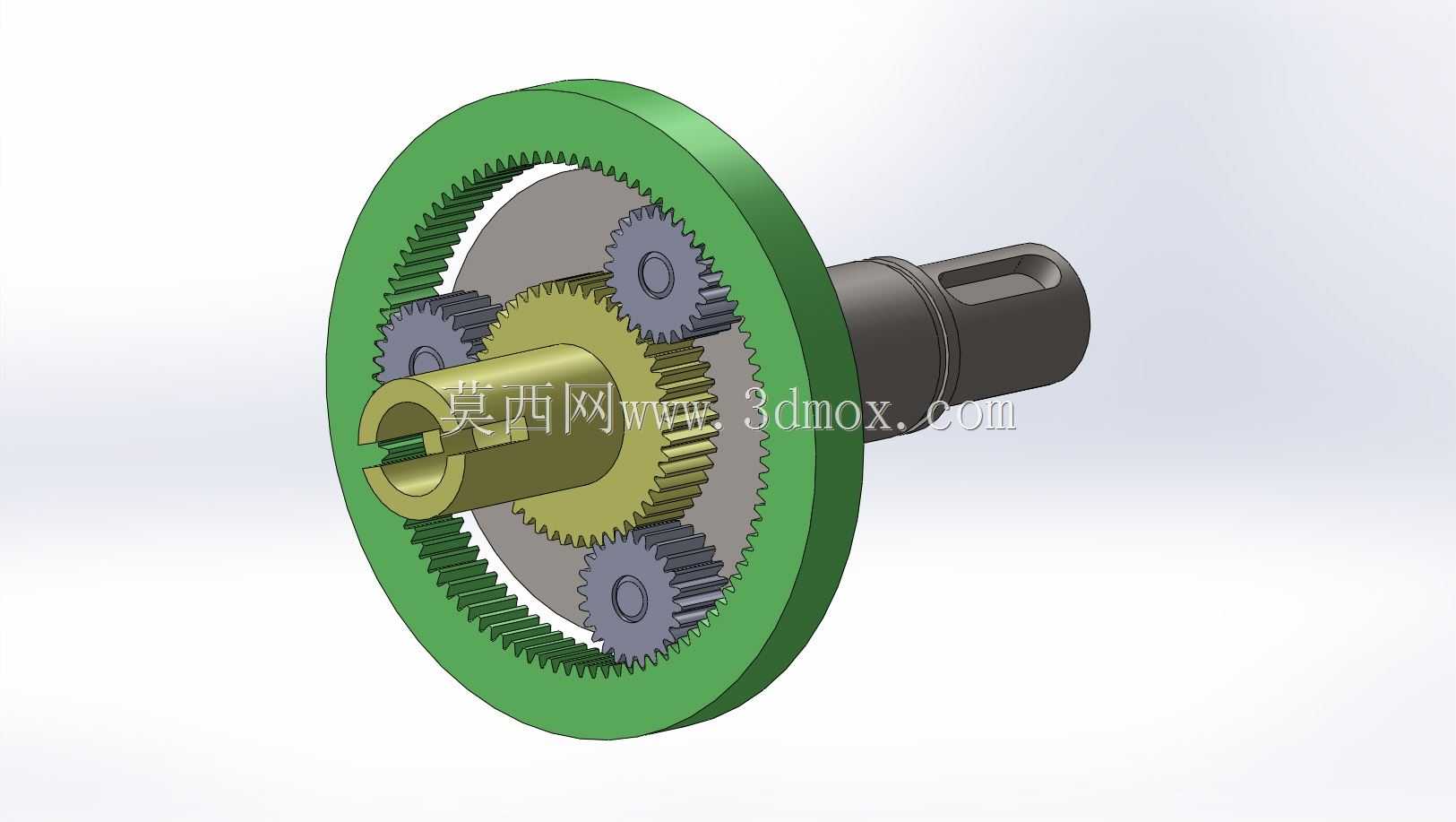

　　这套行星齿轮传动总成在结构上采用典型的NGW型单排行星布局，核心由带内齿的固定齿圈、居中布置的太阳轮、三只沿圆周均布的行星轮以及集成输出轴的行星架共同构成，整套机构将动力输入、扭矩放大、转速折减与动力输出整合在紧凑的轴向空间内，是小体积大减速比传动场景里非常成熟的构型方案。从实际工程选型的角度看，这类行星减速单元常被嵌入伺服驱动末端、小型输送设备的动力端、便携电动工具的减速箱、光伏跟踪回转机构以及小型自动化专机的进给传动链路中，相比平行轴定轴减速结构，它在相同减速比下径向占用尺寸更小，输入输出轴可保持同轴布置，多齿同时啮合的特性也让载荷被分散到三组啮合副上，单齿承受的接触应力与弯曲应力更低，运行时的冲击冗余和过载耐受能力更突出。

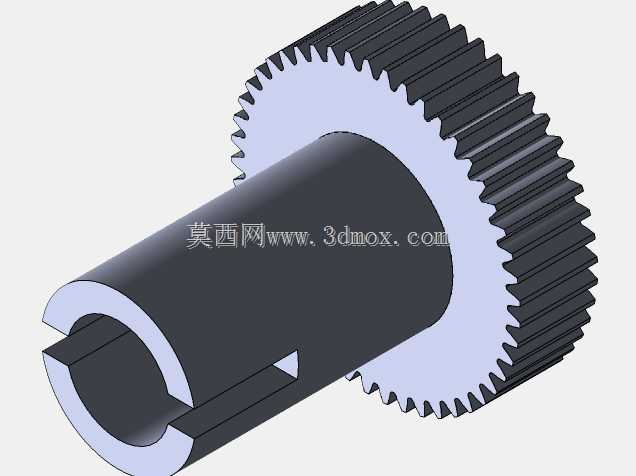

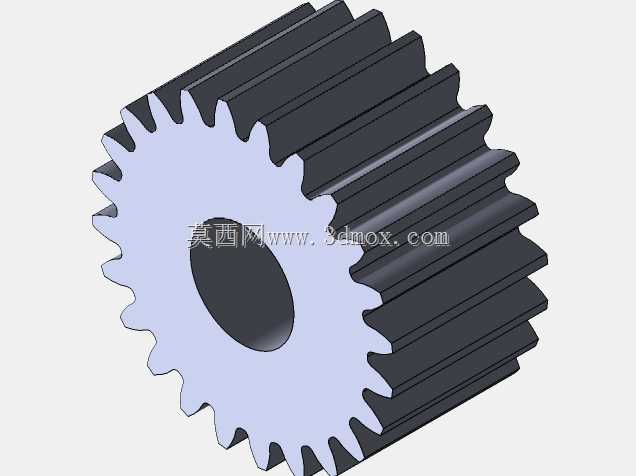

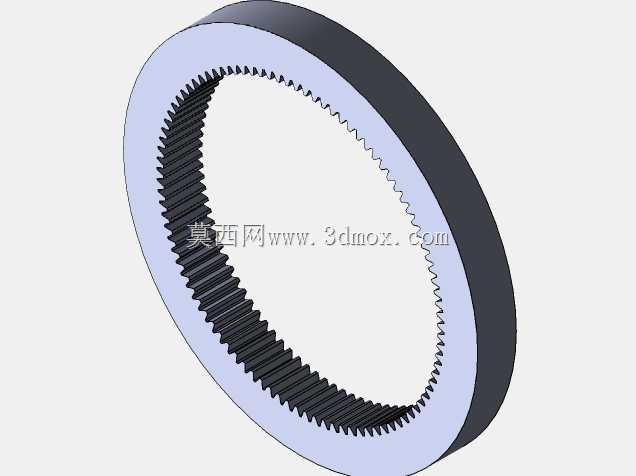

　　建模过程中首先要把各轮齿的啮合参数匹配关系梳理清楚：太阳轮作为动力输入端，与三只行星轮同时外啮合，行星轮外侧再与固定内齿圈的内齿相啮合，动力经由太阳轮输入后，行星轮在绕自身轴线自转的同时沿内齿圈内壁公转，公转运动直接传递给行星架，最终由和行星架连为一体的输出轴向外输出低转速大扭矩动力。齿圈外侧设计有整圈环形法兰凸缘，这个凸缘并非多余结构，实际装配时它既是整个减速单元的轴向定位基准，也可通过端面均布的安装孔对接设备箱体端盖，承担整机的固定支撑作用，齿圈的壁厚需要结合内齿根圆直径与额定输出扭矩校核，避免受载后内齿圈出现径向扩张变形导致啮合侧隙异常增大。

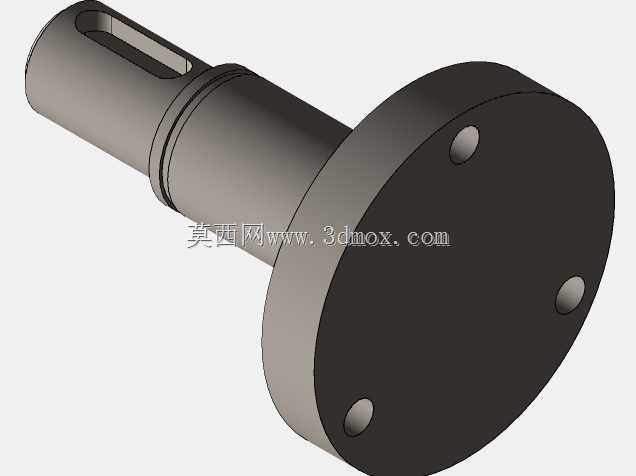

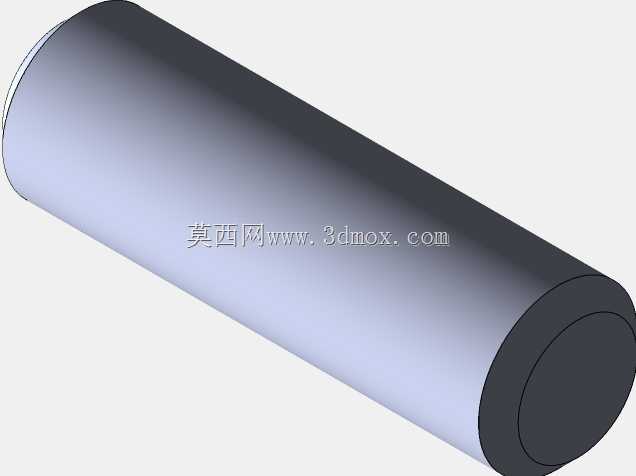

　　行星架部分采用盘式支撑结构，三只行星轮各自通过销轴铰接在行星架的端面上，销轴与行星架安装孔之间预留轴承配合位，实际量产结构中行星轮内孔会装入滚针轴承或深沟球轴承，降低行星轮转臂转动时的摩擦损耗；输出轴从行星架盘面中心沿轴向延伸，轴端加工出扁位结构，这个扁位是扭矩输出的装夹接口，配套联轴器或执行件时可通过扁位传递扭矩，避免光轴配合出现周向打滑，轴段上还预留有卡环槽与轴承配合轴颈，装配时可依次装入支撑轴承、轴向限位卡环，把输出轴的径向跳动与轴向窜动控制在设计允许范围内。

　　安装边界方面，整套总成的最大径向轮廓由外齿圈的外径决定，轴向长度从齿圈前端面到输出轴轴端整体连贯排布，选型对接设备腔体时需要同时预留齿圈法兰的固定孔位空间、输出轴的穿装间隙以及输入端太阳轮对接驱动电机的轴伸空间，齿圈法兰端面与设备箱体贴合处需加装密封垫片，避免箱体内润滑脂外泄或外界粉尘进入啮合腔。结构设计阶段需要重点校核三处配合关系：其一为各齿轮的啮合侧隙，行星轮同时与太阳轮、内齿圈啮合，侧隙过大会导致正反转切换时空程角过大，传动定位精度下降，侧隙过小则会在热胀状态下出现卡齿、齿面刮伤；其二为行星轮销轴的位置度，三只销轴的中心分度圆必须与太阳轮、内齿圈保持严格同轴，任意一根销轴的位置偏差都会导致某一组齿轮副啮合过紧、其余齿轮副载荷分配不均；其三为输出轴的支撑跨距，两个支撑轴承的布置位置要尽可能避开悬臂受力段，降低输出端受径向载荷时轴端的挠曲变形。

　　润滑维护层面，这套封闭在齿圈内部的啮合腔适合填充半流体锂基润滑脂，装配时将润滑脂充分涂抹在各轮齿啮合面、行星轮轴承滚道以及销轴配合面，长期运行后齿面会形成稳定油膜，降低金属直接接触带来的磨损；内齿圈作为固定件不随输出轴转动，运转时只有行星架带动行星轮做平面行星运动，整体动平衡特性优于高速平行轴齿轮组，在中低速大扭矩工况下的运行噪声也更低。针对不同工况需求，后续衍生设计还可在行星架端面加装配重平衡块、在输出轴端增加编码器安装位实现闭环位置反馈，或是将齿圈法兰的连接孔改为止口定位结构，进一步提升整机与设备箱体的装配同轴度。
