带散热鳍片的发动机端盖连接座结构

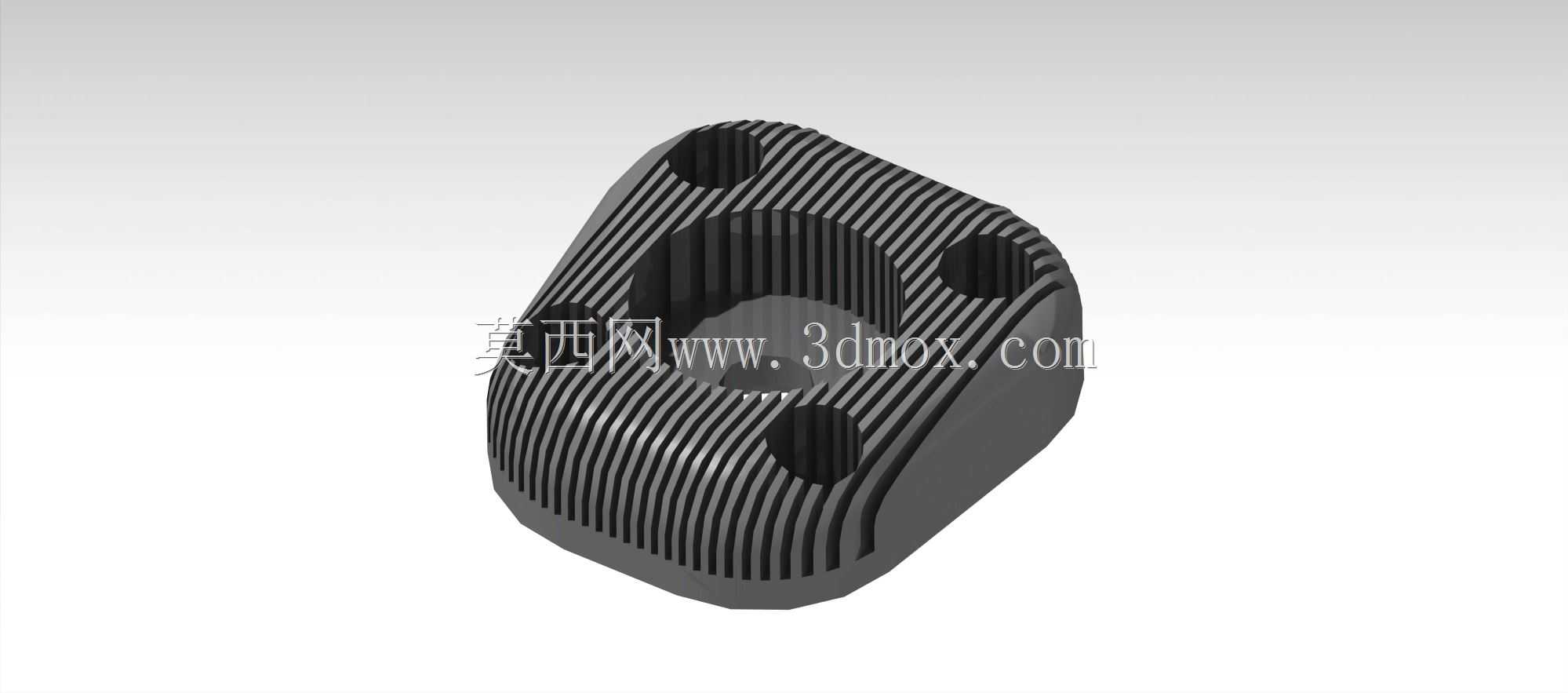

　　该零件属于小型动力装置前端的端盖式连接基座，在整机布局中承担轴端封闭、附件定位与热量导出三重作用，常见于紧凑型内燃机、小型航模动力以及教学拆解用发动机样机的头部装配段。从现场装配逻辑看，这类零件并非单纯装饰罩壳：外圈连续分布的细密轴向鳍片直接从基体向外延伸，鳍片走向与零件轴向保持一致，当发动机运转带动周边空气形成对流时，热量可沿鳍片表面快速散出，相比光滑圆柱外罩，换热面积提升数倍，能够在不额外增加冷却管路的前提下降低缸头附近工作温度。零件主体采用近似圆角方形的法兰轮廓，四个角位分别布置贯通螺栓孔，孔位沿法兰面对称分布，装配时通过螺栓将该端盖压紧在缸体前端结合面上，结合面需保证平面度以避免密封失效；中心区域开设大尺寸阶梯通孔，

　　用于避让曲轴前端、正时齿轮或输出轴连接件，孔壁的台阶结构可作为轴承外圈、油封或隔套的轴向定位面，控制轴系窜动间隙。建模过程中先以中心轴孔为基准建立回转主体，再对外轮廓进行方形切边与圆角过渡，保证法兰四角与缸体安装面完全贴合；鳍片部分采用圆周阵列与局部裁剪结合的方式生成，在避让螺栓孔的区域保留完整鳍片高度，靠近安装孔位处则做实体加厚，防止螺栓预紧力作用下鳍片根部出现应力集中。四个安装孔周边设计有局部凸台，凸台厚度大于鳍片区域壁厚，螺栓压紧力通过凸台直接传递到法兰结合面，避免薄鳍片承受夹紧载荷。从安装边界判断，该零件轴向长度较短，径向尺寸以中心孔为基准向四角扩展，装配时外轮廓需与周边正时罩、启动马达安装位预留间隙，

　　鳍片外缘与相邻零件之间应保留足够通风通道，不可被管路或线束完全包覆。在维修拆解场景中，该端盖拆下后可直接暴露前端齿轮室与轴端螺母，便于检查正时标记与更换油封；重装时需沿对角线顺序拧紧四角螺栓，保证结合面压力均匀。结构设计上兼顾了轻量化与刚性：鳍片之间的凹槽去除了多余材料，降低零件整体重量，而法兰外圈与孔位凸台保留实体壁厚，满足拧紧与振动工况下的强度要求。针对发动机运行时的高频振动，零件根部圆角过渡可减少应力突变，避免鳍片与基体连接处产生疲劳裂纹。中心孔的内径尺寸需与配合的轴承外径或油封外径严格匹配，法兰面到中心台阶面的轴向距离决定轴系零件的定位精度，建模时这些配合尺寸均按独立参数管理，后续若调整发动机排量或更换轴承规格，

　　可直接修改参数再生整套结构。外形方面，圆角方形法兰相比圆形法兰更利于在狭小机舱内定位防转，四角螺栓孔的跨距决定端盖抗倾覆能力，孔位对称布置也让装配工装能够快速找正。该类零件在样机试制阶段常通过数控加工铝合金坯料完成首件验证，量产时则可采用压铸成型，鳍片部分在模具中需预留拔模斜度，保证铸件顺利脱模。实际使用中，散热鳍片表面若堆积油污与灰尘会明显降低对流散热效率，维护时可在不解体端盖的情况下压缩空气吹扫鳍片间隙。整体结构没有复杂内腔，所有特征均围绕安装定位、散热与轴系避让展开，是动力头部兼具功能与工艺性的典型连接件。
