液压紧固螺母安装拆卸应用结构设计

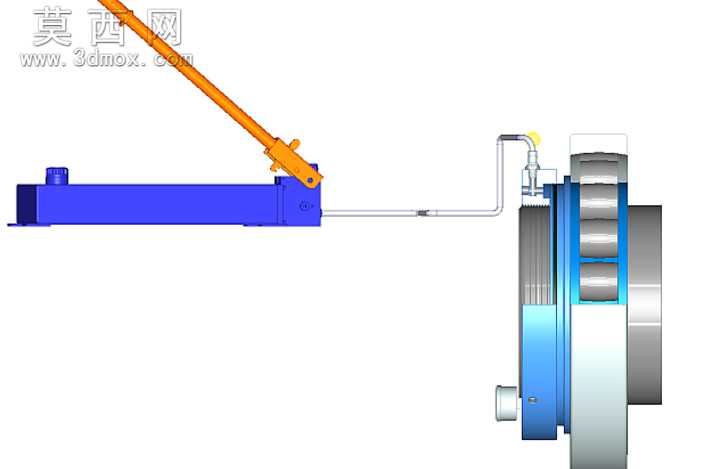

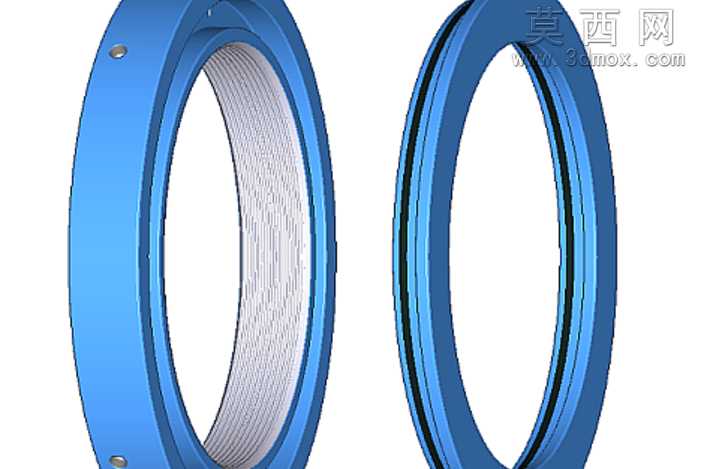

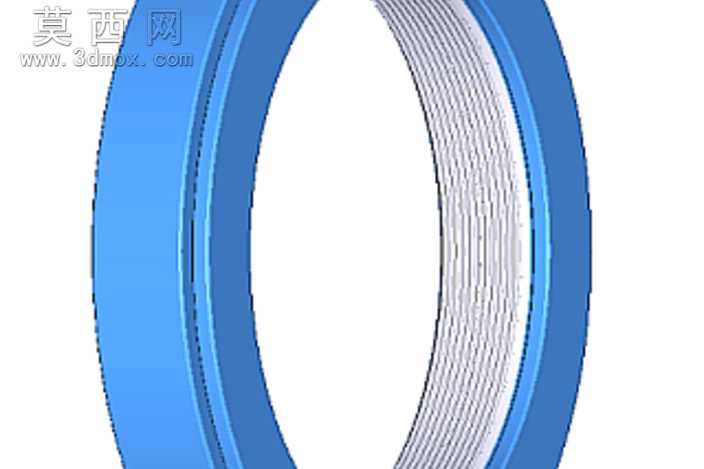

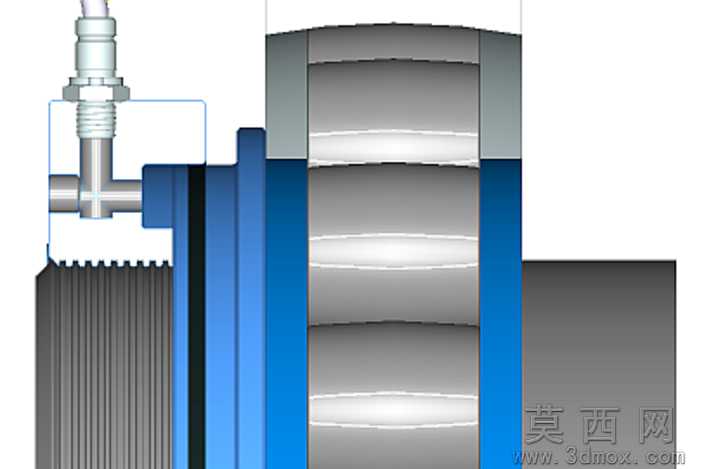

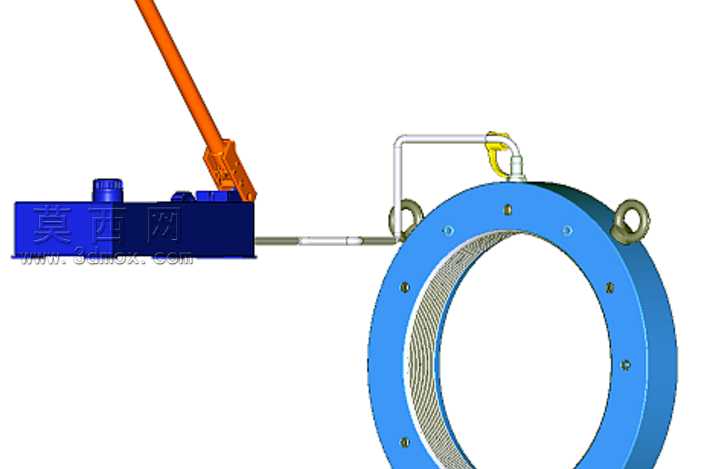

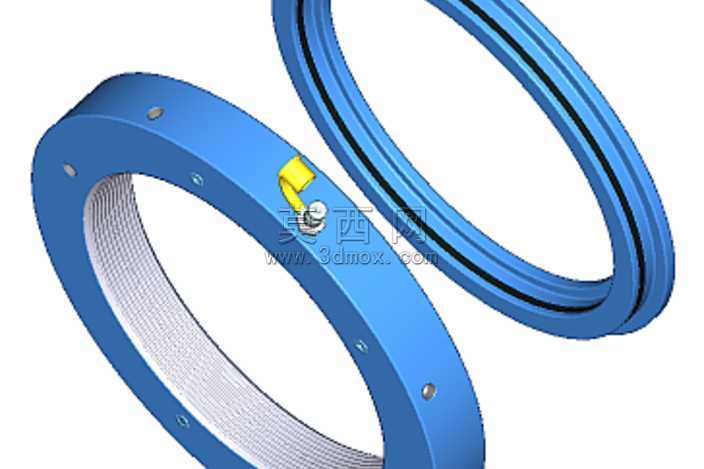

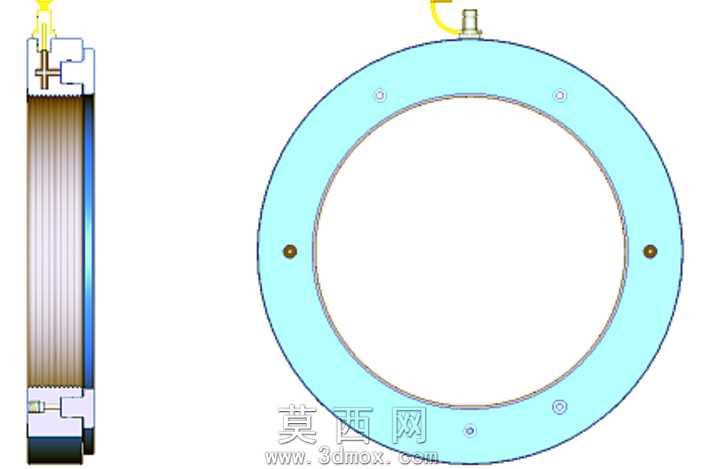

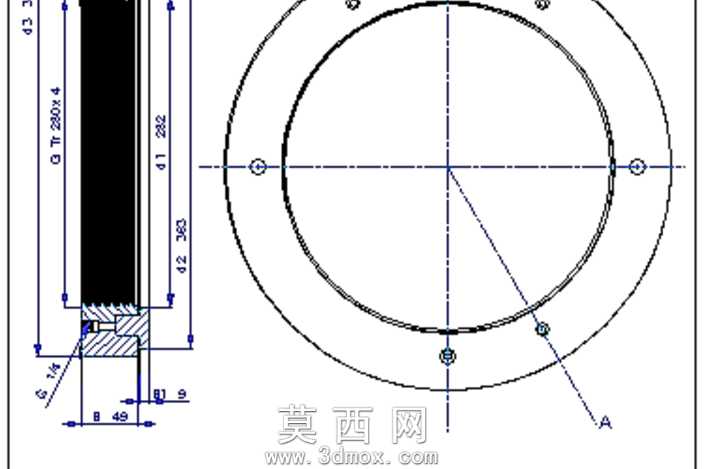

本作品为液压紧固螺母及其配套安装拆卸系统的三维建模设计，整体建模过程严格遵循机械装配逻辑与液压传动原理，在主流三维建模软件中完成全参数化结构搭建。首先针对环形液压螺母主体进行建模，精准还原其环形本体的内外径尺寸、端面吊装吊环结构、液压油注入口接口，以及内圈与工件配合的精密螺纹结构，建模时对螺母本体的环形油腔、密封槽位进行了细节刻画，确保内部液压流道的结构合理性，避免出现建模干涉问题。配套的手动液压泵模型还原了泵体主体、压动手柄、输油管路、快插接头的完整结构，管路与螺母注油口的连接位置做了装配对位处理，还原实际工况下的管路连接状态。材质渲染阶段，为螺母主体赋予蓝色金属漆面材质，模拟工业液压元件的表面涂装效果，内圈螺纹部分赋予金属钢材质，呈现加工后的金属光泽与纹理质感；液压泵体采用深蓝色工程塑料与金属材质搭配，手柄部分做橙色防滑漆面处理，输油管路分别赋予白色尼龙管与金属硬管的对应材质，接头部分做金属镀铬质感渲染，整体渲染效果贴合工业现场元件的真实视觉表现。结构设计上，完整呈现液压螺母的工作逻辑：通过手动泵注入高压油液，推动螺母内部的环形活塞产生轴向推力，实现轴承等过盈配合零件的平稳压装与拆卸，避免传统敲击安装对零件造成的损伤，建模时特意呈现了螺母与轴承类工件的配合状态，直观展示其应用场景。设计过程中充分考虑液压元件的密封需求、吊装搬运的便利性，吊环位置的结构强度在建模时做了加厚处理，注油口位置预留了标准接头的安装空间，整体模型装配关系清晰，各部件无结构干涉，既可以作为机械设计教学的演示模型，也可为液压工装的实际设计提供结构参考，清晰展现液压紧固工装相比传统机械紧固件在重载装配场景下的优势，还原了液压传动在紧固件领域的典型应用结构。
