六角外螺纹直通金属管路连接接头

　　该零件为两端带外螺纹、中部设置六角扳拧面的直通式金属管路连接件，常见于液压站油路、气动控制回路、水处理管路以及通讯设备外围冷却与气路布置中。现场装配时，两端螺纹分别旋入对应内螺纹接口，中部六角面承受扳手力矩，使密封端面逐步压紧，完成两段管路或管路与阀块、泵体、壳体之间的刚性连接。

　　从实际用途看，这类接头承担介质导通与接口转换两项任务。内部为贯通流道，气体、液体或低压油液可沿轴向通过；两端螺纹规格可根据相邻接口确定，既可以做成同规格直通对接，也可以在两端采用不同牙型或公称尺寸，起到过渡转接作用。在设备维护中，它往往位于软管总成、硬管终端、控制阀安装面之间，拆卸频次高于长直管段，因此结构必须兼顾密封可靠性与反复装拆的便利性。

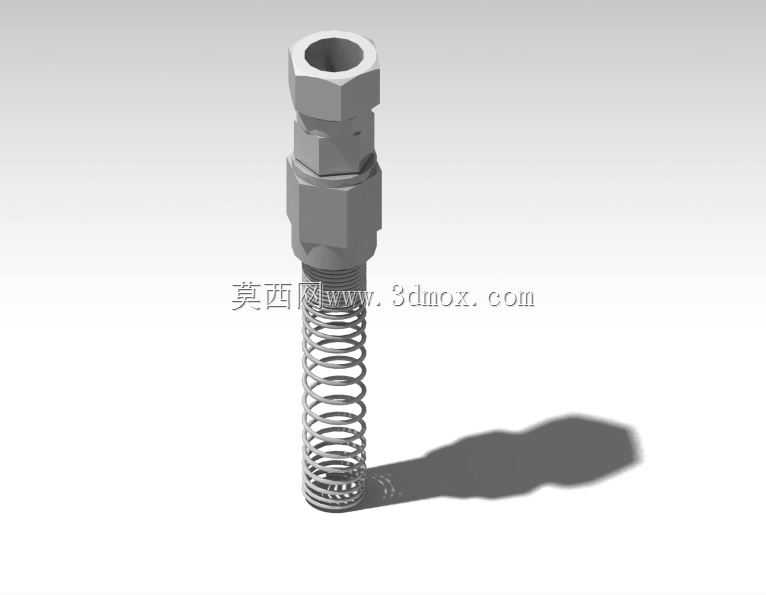

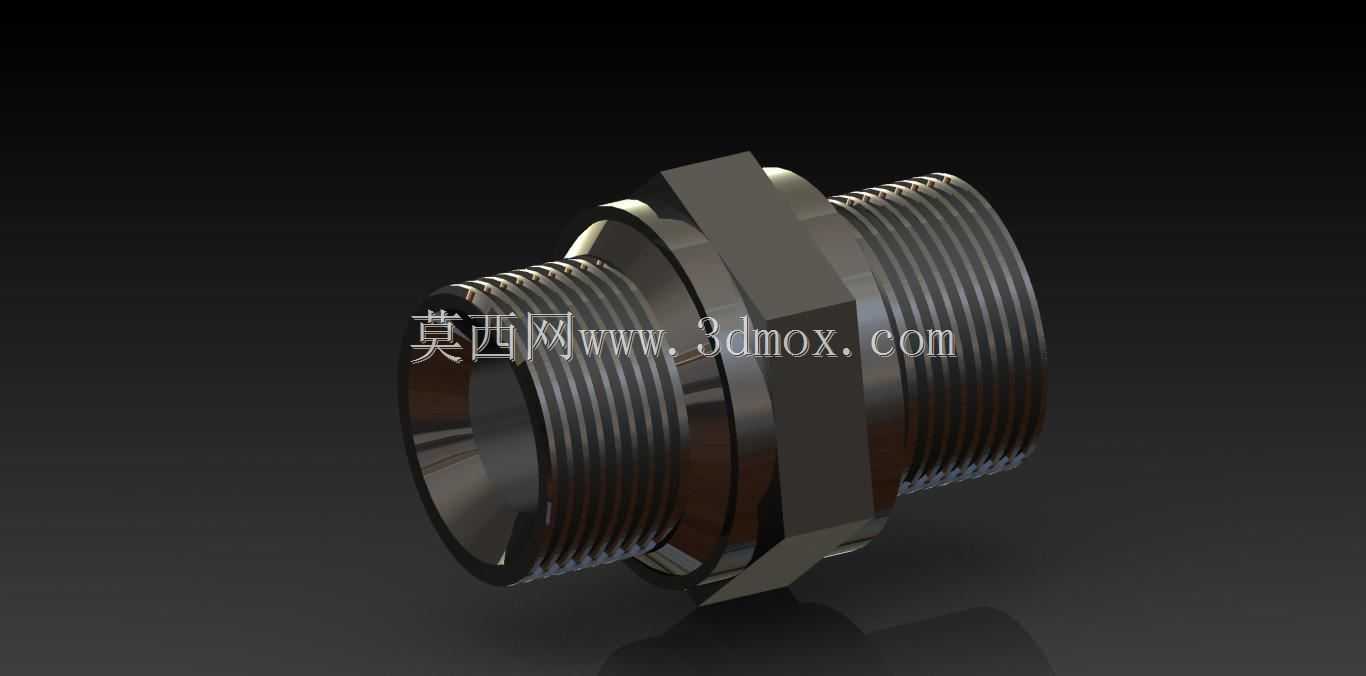

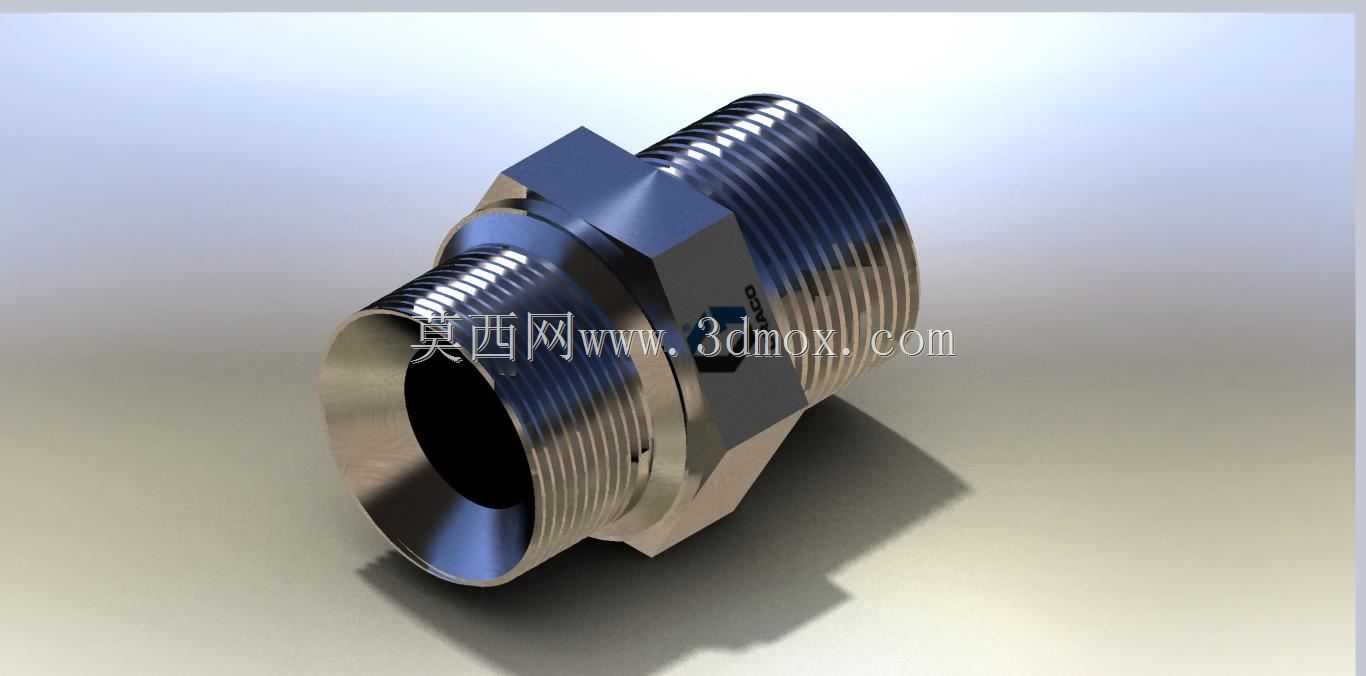

　　外形上，零件沿轴线呈对称回转体布局。一端为较长外螺纹段，牙顶、牙底连续分布，用于提供足够旋合长度；另一端同样设置外螺纹，靠近端面处可形成密封配合带。中部六角棱柱是最明显的非回转特征，六个平面相互平行成对布置，宽度按标准扳手开口设计，使开口扳手或套筒能够稳定夹持，避免装配时打滑。六角与螺纹段之间设置台阶过渡，台阶面可作为压紧面或安装限位面，旋紧后与对接件表面贴合，控制接头的轴向位置。

　　建模时应先确立回转主轴，再以剖面轮廓绘制内外形状。外轮廓包括端部倒角、螺纹大径圆柱、退刀槽、六角两侧过渡锥面或圆角、中部最大外接圆以及密封端面；内轮廓则按通径绘制流道壁面，端部可根据密封形式保留平底、锥面或圆角。回转主体完成后，在中部建立六角棱柱，通过拉伸切除或多边形拉伸得到六方结构，并在棱边、根部加入圆角与倒角，降低应力集中。螺纹若用于结构展示，可按牙型截面扫掠生成连续牙纹；若用于大装配，则可采用装饰螺纹或简化牙面，以控制模型数据量。

　　尺寸边界需要围绕装配空间同步考虑。总长决定接头在两接口之间的轴向占用，螺纹段长度影响旋入深度和有效啮合牙数，六角对边尺寸决定扳手所需回转空间，外接圆则影响相邻管路、线束和机架的最小间隙。端部倒角不仅便于导入螺纹孔，也能减少安装时刮伤密封圈；退刀槽宽度和深度要兼顾车削加工与螺纹收尾，槽底圆角过小会在热处理或承压工况下形成裂纹源。内孔通径应与管路流量匹配，过小会增加压损，过大则削弱壁厚，尤其是螺纹根部到内孔壁之间的厚度，需要满足承压和拧紧力矩的共同要求。

　　密封设计是这类接头的关键。若采用螺纹密封，牙型配合需保留一定过盈趋势，并可在螺纹段缠绕密封带或涂覆密封胶；若采用端面密封，则端部台阶面的平面度、粗糙度和密封圈沟槽尺寸必须稳定，旋紧后密封件受均匀压缩。六角面到密封面之间的距离决定压缩量，设计时不能只关注螺纹强度，还要保证扳手受力后密封面能够到位。

　　在整机三维布置中，该接头通常作为管路库中的标准件或常用通用件使用。布置时要检查两端接口的同轴度、扳手插入方向、拆装旋转角度以及软管最小弯曲半径。若接头周围空间狭窄，六角位置可略微偏移或缩短，但不能牺牲扳拧面接触宽度；若相邻部件存在振动，还应关注接头旋松风险，必要时在端面增加防松垫片或采用螺纹锁固工艺。整体结构虽不复杂，但螺纹、六方、密封面和内流道之间的尺寸协调，直接决定管路连接是否可靠、装拆是否便利。
