立式双球柱塞输送泵结构设计

　　这套立式双球泵结构主要面向小流量、高扬程流体输送场景，常见于化工加料、药剂循环、实验室供液、小型工艺管线增压以及桶装介质抽取等工况。设备整体采用细长立柱式布置，驱动段位于上部，泵筒沿竖直方向向下延伸，底部进液端可直接伸入容器或储罐内，侧向管路负责将增压后的介质引出。这种布局能够减少地面占用面积，也便于在桶口、罐口或狭窄设备夹层中安装。

　　从功能划分看，上部结构承担动力输入与行程转换，中部为导向和支承区域，下部则集成柱塞、泵筒、单向启闭件及吸入通道。泵在往复运动过程中，依靠上下球式启闭件交替完成吸入和压出：柱塞上行时，下侧通路开启，介质进入工作腔；柱塞下行时，吸入侧关闭，压力升高后顶开排出侧，介质经侧置弯管进入外部管路。双球结构的核心作用在于利用球体与阀座形成线性密封，对含微小颗粒或黏度变化的介质具有较好适应性，同时结构简单，拆洗和更换易损件比较方便。

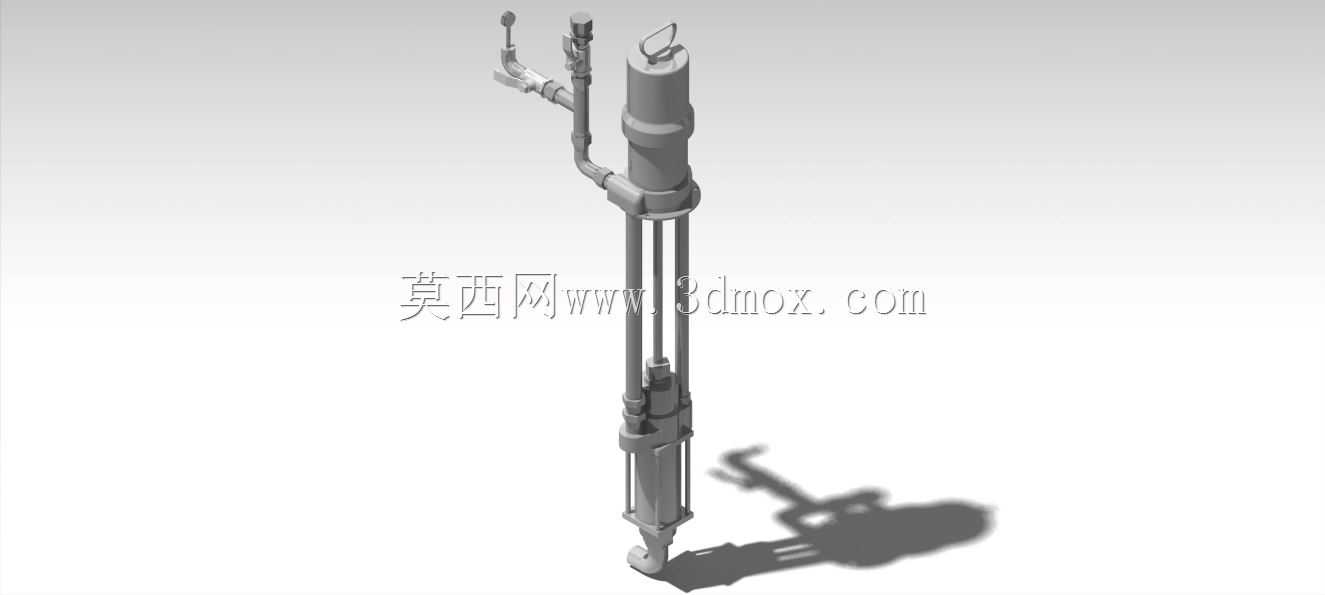

　　外形上，设备高度明显大于横向尺寸，主体轴线保持竖直，顶部设置吊环式结构，方便检修时起吊或人工移位。上部泵头轮廓较粗，内部容纳驱动连接、密封压盖和行程相关零件；向下通过多根拉杆或支撑杆形成框架，既约束泵筒同轴度，也为外露管路提供固定点。侧向排出管从泵体上部附近引出，经过弯头、阀件和接头后转为水平或斜向接口，现场配管时需要在该方向预留操作空间，避免管路重量直接作用于泵体薄弱接头。

　　安装边界方面，竖直长筒结构对容器开口深度有一定要求。若用于插桶抽液，桶口直径应满足下部泵筒和吸入端通过，容器底部与泵吸入口之间应保留适当间隙，防止吸入口贴底造成沉积物堵塞。设备上端需要设置固定支架或盖板承载，不能仅依靠排出管悬挂整机。周边还应考虑起吊空间、手动检修空间以及管路拆卸空间，尤其是顶部驱动段和侧部阀件位置，维护时需要留出扳手活动距离。

　　结构设计时，同轴度是影响柱塞寿命和密封性能的关键。上部驱动中心、导向套、柱塞和下部泵筒应保持一致轴线，拉杆紧固后不应使泵筒产生弯曲。导向段不宜过短，否则长行程往复中容易出现偏磨；支承跨距则需要结合整机高度和行程确定，过高的悬臂布置会放大振动。泵筒壁厚除满足压力工况外，还应考虑介质腐蚀和冲刷，柱塞表面与密封件之间需要保证较低粗糙度。

　　管路部分虽然在整机中占比不大，但对运行稳定性影响明显。侧置排出管采用弯头转换方向，靠近泵体处应设置可靠支撑，减少脉动载荷引起的晃动。若输送系统存在背压波动，排出侧可根据工况配置止回、缓冲或泄压元件；吸入侧则应保证流道顺畅，避免急弯和缩径造成气蚀。球式单向件的升程不宜过大，否则关闭冲击和回流现象会增强；阀座角度、球径和限位结构需要匹配流量与响应速度。

　　从三维建模角度看，该模型适合用于泵类产品方案展示、管路干涉检查和安装空间校核。建模时可按驱动头、支承拉杆、柱塞泵筒、球阀组件、排出管路和吊环附件分层次组织，既便于表达装配关系，也利于后续工程图拆解。细长杆件和管路应重点检查同心、连接螺纹及法兰接口位置；对于运动件，则要保留柱塞往复行程范围内的包络空间，防止与拉杆、管夹或容器壁发生干涉。

　　实际选型时，不能只关注泵的外形长度，还要结合介质特性、吸入深度、排出压力、流量脉动和安装方式综合判断。立式双球泵的优势在于结构紧凑、插入式取液方便、密封链路清晰，适合空间受限且需要稳定定量输送的场合；但对于大流量、强磨蚀或高温高压工况，则需要重新核算泵筒、密封、阀件和驱动功率，并在结构上加强支承与管路约束。
