锥座双辊可调式线缆承托支架结构

项目分类:通讯工具类 发布时间:2022-07-14 ID:680254
  • 锥座双辊可调式线缆承托支架结构
  • 锥座双辊可调式线缆承托支架结构

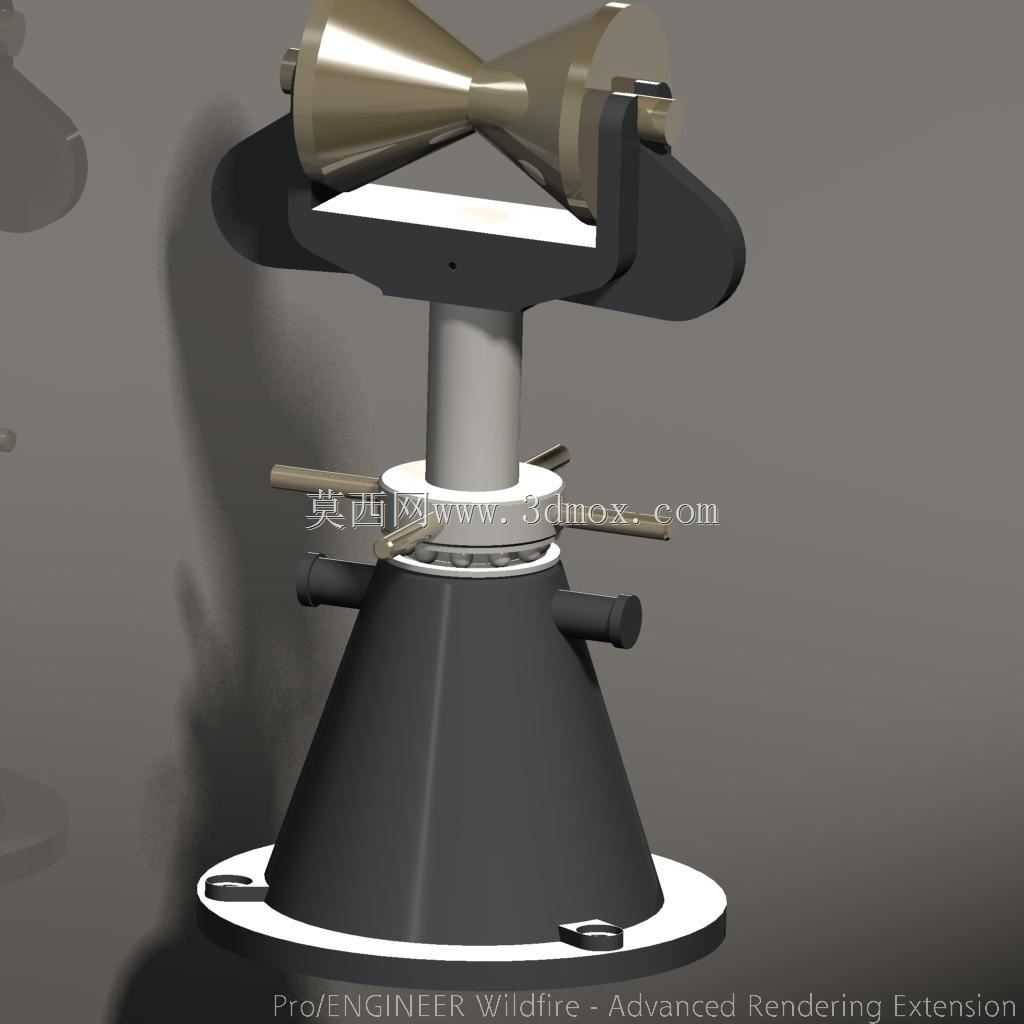

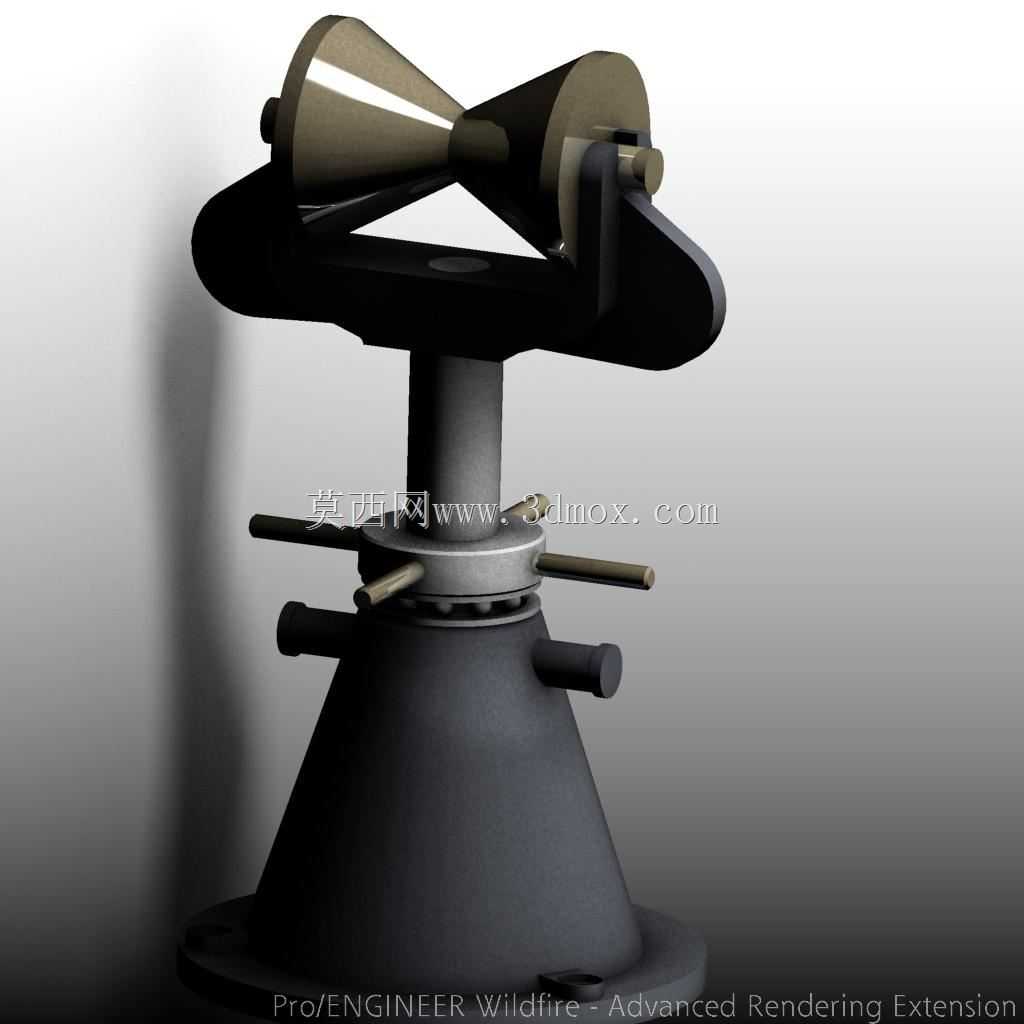

  这套锥座双辊可调式承托支架,主要面向线缆、软管、细杆类工件的放线、导向与临时支承场景,在通讯布线施工、线束加工工位、小型管材牵引工序中都能见到同类结构的应用。现场作业时,盘绕的通讯线缆或柔性软管从料架引出后,容易因拖拽张力不均出现弯折、跑偏、表面剐蹭的问题,该支架通过顶部一对对称布置的锥形承托辊形成V形限位槽,工件从两辊之间的槽位穿过时,无论线材直径在小范围内如何波动,锥面都能自动将其导向槽体中心,无需额外调整对中位置,就能保持走线方向稳定,避免工件侧向滑脱。

  从结构分层来看,整套装置分为底部安装基座、锥形支撑座、高度调节立柱、顶部辊架四个功能模块。底部采用圆盘式法兰安装结构,法兰盘上预留了多个沉头安装孔,可直接通过膨胀螺栓固定在车间混凝土地面,或是用压板锁紧在工装工作台面上,安装边界以法兰盘外圆为最大占地轮廓,锥座从法兰面向上逐步收窄,既保证了底部支撑的接触面积,又减少了座体自身的材料占用,锥形外壁还能自然引导掉落的碎屑、灰尘向四周滑落,避免积料堆积在支架根部。高度调节立柱插装在锥座顶端的轴套内,轴套侧面布置了横向锁紧手柄,松开手柄后立柱可沿轴向升降,以此调整顶部承托辊的工作高度,适配不同高度的放线设备与走线工位;立柱与轴套的配合段保留了足够的插入深度,即便升到最高工作位置,配合段仍能承担径向偏载,不会出现悬臂晃动的问题。

  顶部辊架采用双侧立式支撑板夹持双辊的布局,两根锥形辊的轴线平行、锥尖相对布置,辊体通过端部转轴与支撑板连接,工件走线时辊体可随线材拖拽同步转动,把工件与支架之间的滑动摩擦转化为滚动摩擦,大幅降低走线阻力,也避免硬质辊面刮伤线缆外护套。支撑板侧面预留了辊轴安装槽,辊体磨损后可直接从槽位拆出更换,不需要整体拆解支架;辊架与立柱顶端通过转接法兰连接,法兰盘上沿圆周分布了多个定位孔,松开紧固件后可整体旋转辊架角度,让V形槽的走向适配不同方向的走线路径,在多工位交错布线的车间里,不用挪动支架底座就能调整导向方向,现场适配性更强。

  设计过程中优先考虑了工况的通用性:锥辊的锥角取值兼顾了细径线材与粗径软管的兼容范围,锥面大端间距留出了足够的开口量,小端间隙又不会让细线缆从两辊之间漏出;所有外露的操作手柄都采用弯折式长柄结构,操作人员戴劳保手套也能轻松施力锁紧,不需要额外借助扳手。整套支架的受力路径非常清晰:线材的下压载荷通过两根辊体传递到两侧支撑板,再汇总到中心立柱,最终沿锥形座体扩散到底部法兰盘,均匀传递到安装基础上,没有突兀的受力薄弱截面,在常规走线张力下长期使用也不会出现结构变形。对于三维建模从业者而言,这套结构的装配逻辑清晰,锥面、法兰、轴套配合、手柄锁紧等典型机械结构特征完整,既可以作为工装类支承部件的设计参考,也能用来练习旋转体、装配约束与工程图导出的相关实操。
