带弹簧护管的快插式气动软管接头

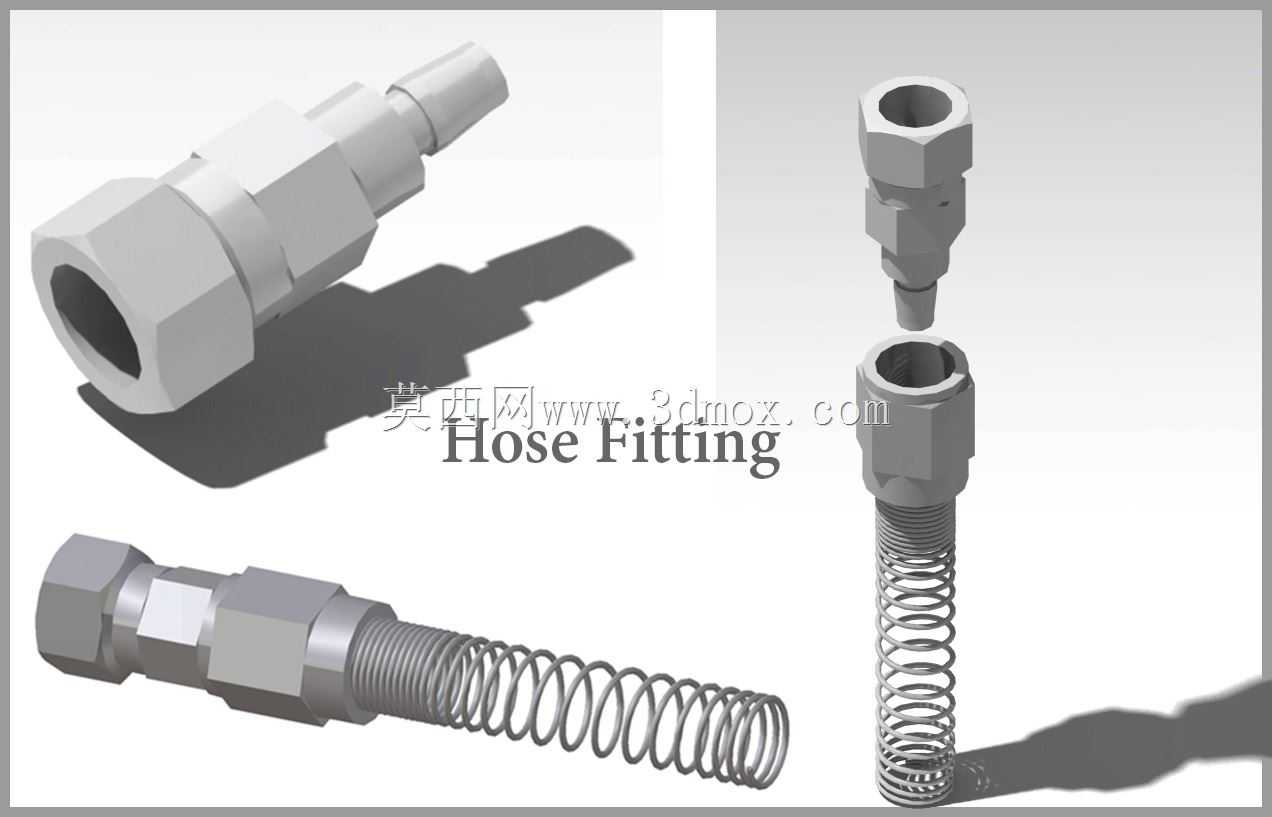

　　这套接头结构在气动装配车间、小型液压测试台以及移动气源工位上出现频率很高，核心要解决的是软管根部反复弯折后开裂、插接处拔脱泄漏这两类现场顽疾。从三维结构拆解来看，整套件分为锁紧螺帽、卡套芯体、尾端插接嘴以及外置螺旋护簧四个功能段，各段同轴度在建模时需要严格约束，否则装配后会出现软管偏摆、密封面压合不均的问题。

　　实际选型时最先要敲定的是两端接口边界：一端为内螺纹锁紧端，六方螺帽的对边尺寸按照常规气动管接头标准预留扳手空间，装配时不能紧贴周边阀块壁面，至少留出半个扳手厚度的操作间隙；另一端为宝塔式倒钩插接嘴，倒钩段的外径要匹配对应软管内径，倒钩倾角做了圆滑过渡，既保证软管推入时不会割伤胶管内壁，又能在承压后形成反向自锁，软管受拉时越拉越紧。

　　设计思路上最容易被忽略的是尾端的螺旋弹簧护管结构。现场工况里软管并非静止不动，机械臂拖链随动、工位人员拖拽气管、设备门体反复开合都会让软管和接头衔接的位置产生小半径反复弯折，普通直插接头在这个弯折点会形成应力集中，胶管编织层反复折曲后很快出现鼓包、漏气。套在接头尾部的密圈螺旋弹簧相当于一段柔性支撑，弹簧的内径略大于软管外径，自由状态下贴合管身，弯折时弹簧圈依次贴合，把最小弯曲半径限制在胶管允许的弯折阈值以上，从根源上避免软管死折。建模时弹簧的节距、簧丝直径都要和配套软管的硬度匹配：簧丝过细则支撑刚度不足，起不到限弯作用；簧丝过粗会让接头尾部过于僵硬，反而拖拽不便。

　　中部的六方卡套段承担两个作用，一是作为装配时的夹持受力位，二是内部容纳锥形卡环，当锁紧螺帽旋紧时，螺帽内锥面推动卡环径向收缩，抱紧插入的软管外壁，配合芯体端部的密封锥面形成硬密封加软管挤压密封的双重密封结构。这种结构相比普通快插接头，优势在于可以适配不同壁厚的气动软管，甚至在部分低压输水、弱腐蚀性流体输送场景下，更换对应材质的密封件后也能通用。

　　安装边界方面，整套接头轴向长度要在管路布置阶段提前校核：弹簧护段的长度大约占接头总长的二分之一，布置管路时不能把这段弹簧完全塞进狭窄的管线槽内，要预留弹簧随软管摆动的径向空间，弹簧外周和周边机架棱角的间隙至少大于簧圈外径的四分之一，避免设备运行振动时弹簧和金属棱边摩擦磨损。螺纹端的拧紧力矩不需要过大，六方螺帽贴合密封面后再旋四分之一到半圈即可，过度旋紧会挤压卡环切入胶管过深，反而造成胶管内层断裂、通流截面缩窄。

　　从流体通流特性来看，接头内部的流道做了等径过渡，没有突然的台阶缩径，压缩空气通过时的压损很小，不会因为接头节流造成气动工具末端供气压力不足。外露的金属件全部采用棱边倒钝处理，没有尖锐加工毛刺，车间人员拖拽装配时也不会划伤胶管或者操作人员。整套结构没有复杂的异形零件，全部为回转体加标准六方结构，加工工艺性好，常规数控车床即可完成全部金属件的加工，弹簧件为标准标准件可直接外购选配，非常适合非标设备设计时作为通用气动连接件调用，在三维管路布线阶段直接调入装配体，就能同步检查软管弯折半径、扳手操作空间和周边零部件的干涉情况，减少后期装机时的管路返工。
