工业液体混合搅拌器传动总成结构

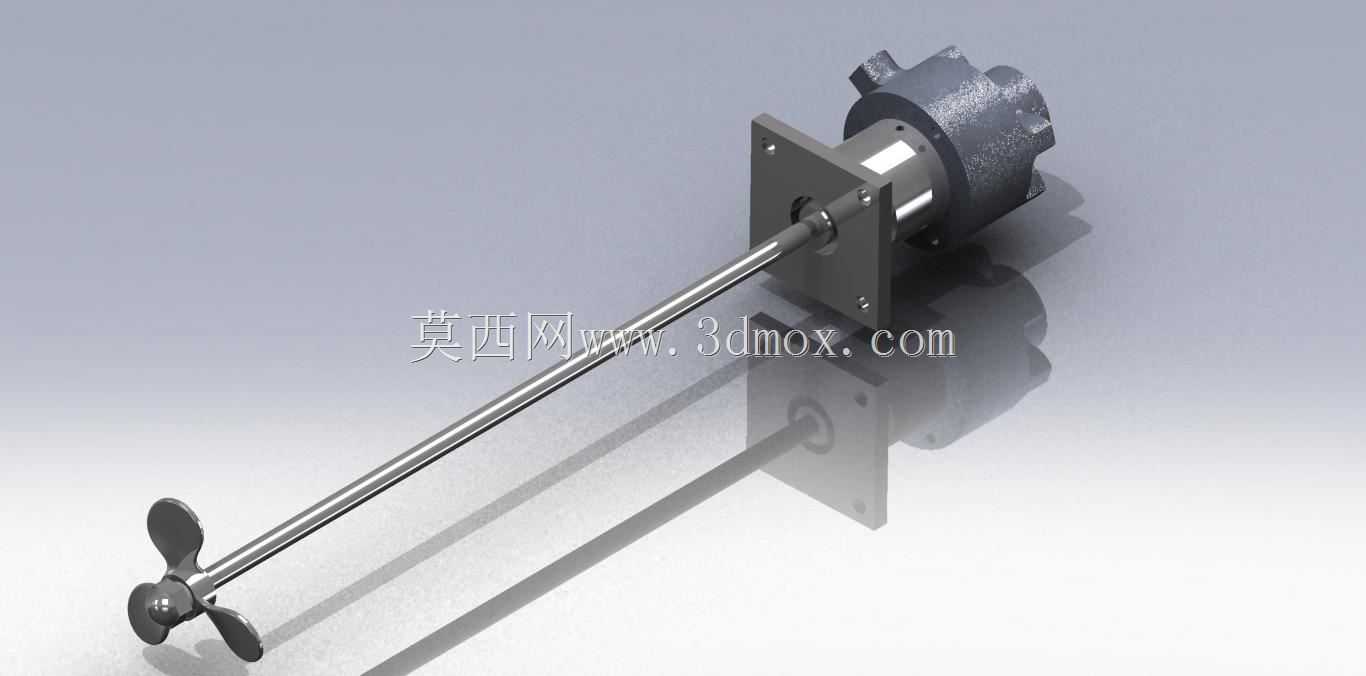

　　这套搅拌传动总成面向化工配液、水处理加药、食品配料、小型反应槽以及恒温浴槽等需要推动液相循环的工况，核心作用是把驱动端的旋转运动稳定传递到浸没在介质中的桨叶，使槽内液体形成持续轴向流，完成物料混匀、温度均化、防止颗粒沉降以及强化传热等任务。整体结构由驱动连接段、方形安装法兰、长轴杆和末端三叶推进桨组成，建模时按照实际装配关系拆分，各零件同轴约束清晰，能够直接用于干涉检查、安装空间校核和方案演示。

　　从现场布置角度看，搅拌器通常从槽体顶部垂直插入，方形法兰承担定位和承载功能。法兰板面预留安装孔，可压在槽顶钢梁或预埋支座上，通过螺栓锁紧；设计选型时需要重点核对法兰边长、孔距、板厚以及轴中心到槽壁的距离，避免桨叶旋转时与槽壁、挡板、换热盘管或液位计发生碰撞。驱动连接段位于法兰上方，外形包含电机或减速机构的连接接口、轴承支承位和轴封安装空间，其径向尺寸决定顶部开孔和护罩范围，长度方向则影响检修时拆装联轴器和加注润滑脂的操作空间。

　　长搅拌轴是总成中最容易被忽视的关键件。轴径虽然看起来纤细，但在长悬臂工况下必须同时考虑扭矩传递、临界转速和横向挠度。轴从法兰支承处向下延伸，末端安装桨叶，浸没深度通常根据槽体液位和桨叶流场覆盖范围确定；若轴过长而支承跨距不足，运转时会出现摆动、轴封偏磨甚至共振。建模中轴段保持直线同轴特征，端部设置桨叶锁紧结构，能够表达键连接、螺母压紧或销轴固定的装配思路。工程应用中，轴的材质、表面处理和密封形式还要结合介质腐蚀性、温度以及清洁度要求调整，例如普通水处理可采用碳钢衬塑或不锈钢，食品和医药场景则更关注表面抛光与易清洗结构。

　　末端桨叶采用三叶推进式构型，叶片具有明显扭角和曲面轮廓，旋转时更倾向于产生轴向推流，适合低黏度液体的大循环混合。与平直涡轮桨相比，推进式桨叶在相同转速下排出流量较大、剪切作用相对温和，常用于药剂稀释、清洗剂循环、水浴均温和悬浮液防沉降。桨叶直径、叶尖线速度和离底高度共同影响流场：桨叶过小会导致槽底出现沉积死角，过大则可能增加扭矩需求并引起液面漩涡；离底太近容易冲刷槽底或吸入沉积物，离底过高又会削弱底部循环。三维模型中桨叶与轴端的配合位置明确，可用于测量桨叶展开外径、叶片投影高度以及最小槽内安全间隙。

　　设计思路上，该总成强调顶部支承、长轴传动和末端推流三者之间的匹配。方形法兰不仅是安装基准，也是抑制轴系晃动的重要界面；驱动段外壳需要容纳轴承和密封件，使径向力尽可能靠近支承点释放；轴段长度则按槽深和桨叶工作位置确定，避免盲目加长。对于开口槽，可在法兰处设置简单支撑架；对于承压或有挥发气体的容器，则要在法兰下方增加机械密封或填料函结构，并复核密封腔与轴径的对应关系。

　　安装边界方面，使用时需预留顶部驱动装置的维护高度，保证电机、联轴器或减速箱能够垂直吊装；槽顶开孔应大于驱动段和桨叶拆装所需的通过尺寸，若桨叶直径大于开孔，则需考虑人孔装配或桨叶分体安装。轴系插入后，桨叶外缘与槽壁之间应保留均匀环形间隙，槽内设置挡板时还要核对挡板与叶尖的距离，防止流场诱发周期性振动。液位最低工作线应淹没桨叶，避免空载吸气和剧烈飞溅；液位过高时，则需复核轴的悬臂长度以及驱动段防护等级。

　　在三维建模表达上，模型保留了法兰螺栓孔、轴肩、驱动壳体外形、桨叶轮毂和叶片曲面等关键结构，省略了与主体方案无关的细小纹理，使装配关系更加清楚。结构工程师可据此调整轴长、桨叶直径、法兰孔距和驱动段高度；设备选型人员可把它放入槽体总成中验证插入深度、检修空间和流场覆盖范围；工艺人员也可通过剖切和爆炸视图理解动力从驱动端到桨叶的传递路径。整体来看，这不是单一叶片造型，而是一套包含安装、支承、传动和混合执行元件的完整搅拌机构，适合作为小型液相混合设备设计和教学演示的基础结构。
