福特车用涂料粘度检测杯支架装置

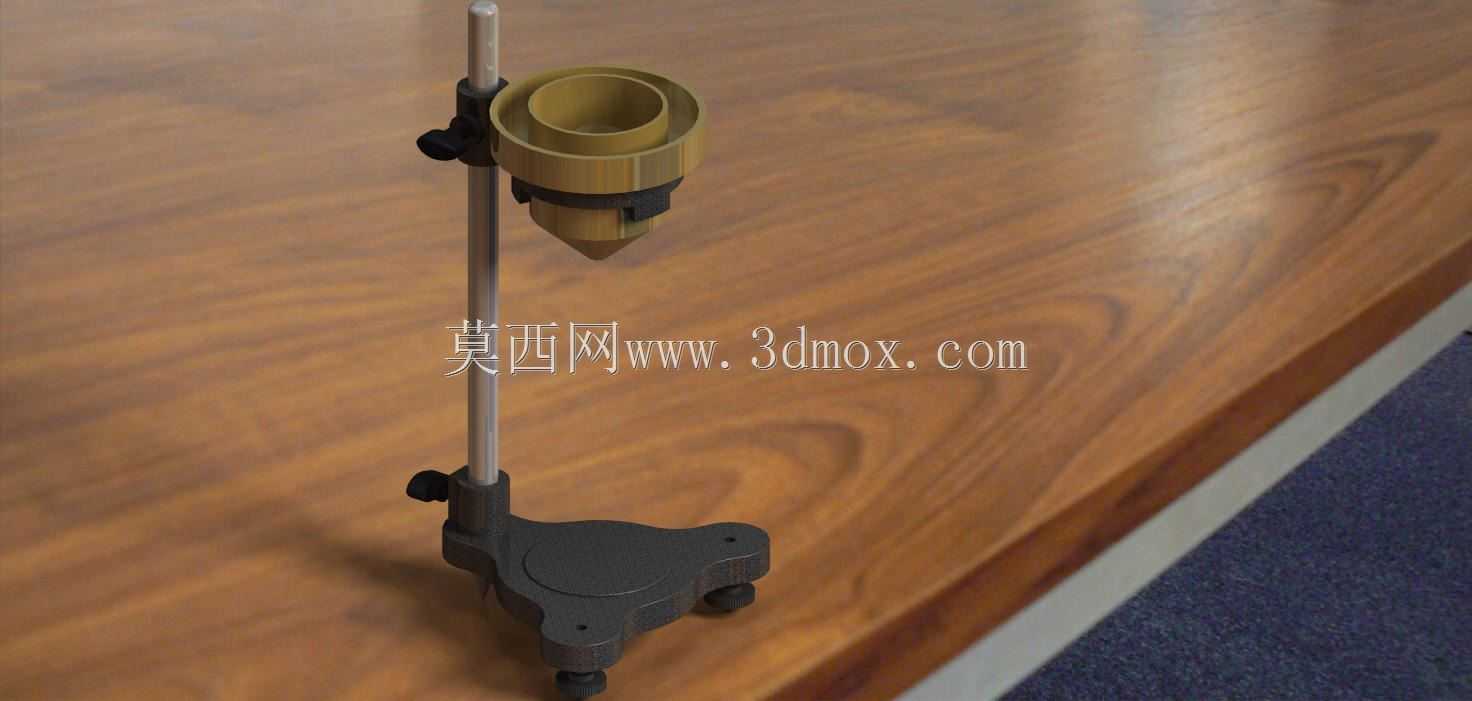

　　这套三维结构对应的是涂装现场和涂料实验室里常见的重力式粘度检测装置，核心由立式支撑杆、三脚调平底座、锁紧夹持件、环形杯托和锥底量杯组成。它的作用不是参与整车装配，而是在汽车零部件喷涂、车身修补漆调配、油漆来料检验等环节，对涂料、清漆、稀释后树脂或类似牛顿流体进行流出时间测定。操作人员将调好温度的液体注入上方杯体，堵住底部流孔后灌满至溢流环，再释放孔口，液体依靠自重经底部定径孔连续流出，通过记录从开始流到流束中断的时间，即可判断当前粘度是否适合喷涂、浸涂或刷涂工艺。

　　从使用场景看，这类装置常放在调漆间、质检台或涂装线旁。汽车涂装对漆膜厚度、流平性和雾化效果很敏感，涂料粘度过高会造成雾化不良、橘皮和堵枪，过低则容易流挂、遮盖不足。粘度杯提供了一种比旋转粘度计更轻便、快速的现场判定方式，尤其适合班组在换色、补漆、稀释剂添加前后做重复性检查。模型中将杯体、支架和底座完整表达，便于理解检测时杯口水平、流孔垂直、下方留有接液空间这几个关键布置条件。

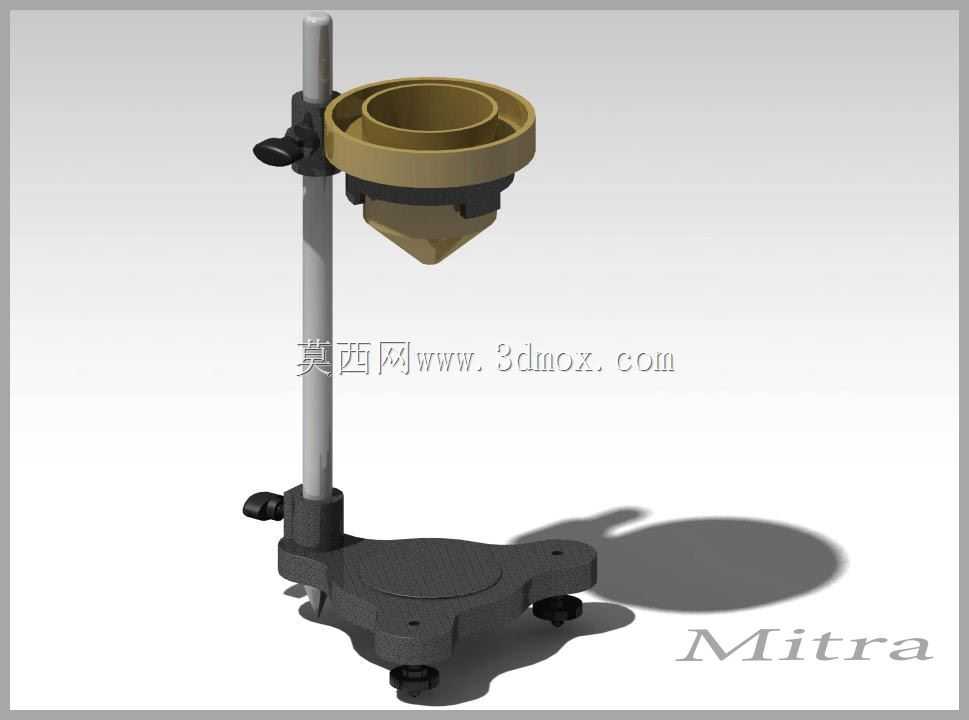

　　结构设计上，底座采用近似三支点的圆盘延伸形式，三个可调脚垫承担水平调节和稳定支撑。支杆从底座一侧竖直伸出，避免正对杯体下方的落液区域；夹持块通过旋钮锁紧在杆上，可沿高度方向调整杯托位置。杯托外圈为环形承托面，中间留出锥底穿过空间，既方便量杯落座定位，又能在擦拭、换样时快速取放。锥底量杯上部为圆柱容腔，下部收缩成锥形，底部设置小直径流孔；这种几何形状能让液体在重力作用下形成较稳定的压头和流束，减少杯壁残留对测量结果的影响。

　　建模时需要重点处理几个配合关系。其一，杯体与杯托之间应为间隙配合，杯口外缘搭在环面上，锥底不能与托板发生干涉；其二，夹持块既要包住竖杆，又要容纳锁紧螺钉的螺纹行程，旋钮端面应能压紧杆面实现防滑；其三，底座脚垫与圆盘支耳之间需要保留调节螺纹和螺母空间，使三个支点能够独立旋转升降；其四，流孔直径虽小，却是功能核心，建模时不宜用简单贴图代替，应在锥底中心建立真实小孔特征，以便后续做剖切检查或3D打印验证。

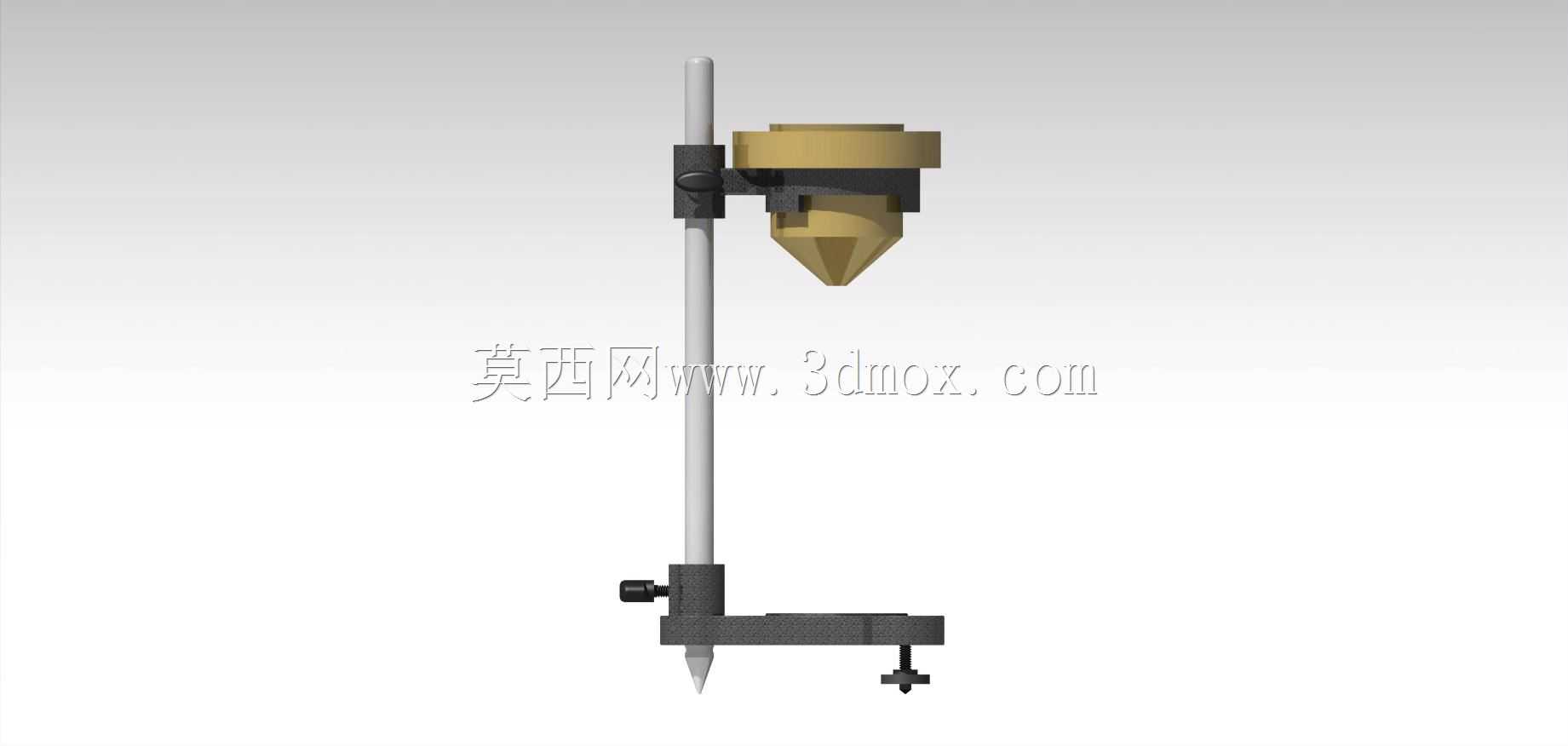

　　外形边界方面，装置整体呈细长立式布局，高度明显大于底座占地直径。竖杆位于底座后侧偏左位置，杯体中心向前探出，形成便于观察和接样的操作区。底座三个支脚向外展开，外接轮廓应能覆盖杯体投影的主要区域，保证满杯状态下不会因重心偏移而翻倒。安装时台面需要预留相当于底座圆盘直径的平面空间，杯体正下方要留出接液量筒或废漆槽的位置；竖杆后方可贴近墙面或挡板，但杯体周围应保留手部取放、刮平液面和擦拭溢流边的操作余量。

　　从工程细节看，杯口环形溢流边用于保证每次充装体积一致，多余液体可刮回或流入外环槽；锥底过渡应圆滑，避免死角积存涂料。支架高度调节并非为了改变流出压力，而是为了适配不同高度的接液容器，并让流孔与杯体保持竖直。底座调平则直接影响结果，若杯面倾斜，液柱高度和流孔受力状态都会偏离标准条件。因此在三维结构中，脚垫、支杆、夹持块和杯托的同轴、垂直关系需要清楚表达。

　　对于结构设计人员，该模型可作为涂装质检工装的设计参考：杯体部分关注容腔容积、锥角、流孔直径和边缘圆角；支架部分关注刚性、可调性和耐溶剂清洁；底座部分关注重心、调平范围和防滑。对于设备选型人员，可通过模型判断该类粘度杯是否适合桌面固定、现场移动或实验室标准检测，并据此补充接液杯、温度计、秒表和防护罩等周边要素。整体结构没有复杂传动，功能可靠性主要来自几何精度、支撑稳定性和操作边界的合理安排。
