打印机走纸裁切联动机械装置结构

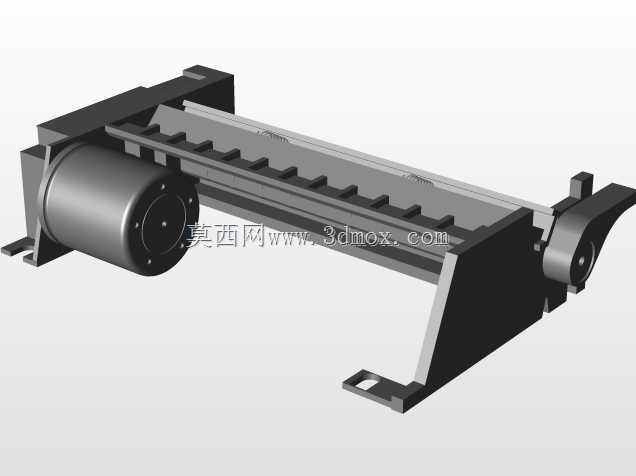

　　这套机构组件面向桌面级打印终端的纸张输送与末端裁切工位开发，整体集成在打印设备出纸侧的狭长安装腔体内，核心承担介质导向、动力传递、走纸张紧、定长裁切的联动动作，是打印设备完成连续输出后自动分离单页成品的核心执行单元。从整机布局来看，组件沿纸张走行方向呈长条形排布，主体基座采用下沉式槽型结构，既作为各辊轴、传动件的安装基准，也可承接走纸过程中飘落的少量纸屑与残留墨粉，避免碎屑掉入设备内部电路区域。多根平行布置的传动辊沿走纸路径依次排布，其中黑色橡胶包覆的主牵引辊负责提供纸张前进的摩擦力，表面做防滑滚花处理，与上方的压纸辊配合时可通过两端的弹性压紧结构自动适配不同厚度的打印介质，从普通70g复印纸到稍厚的铜版纸、

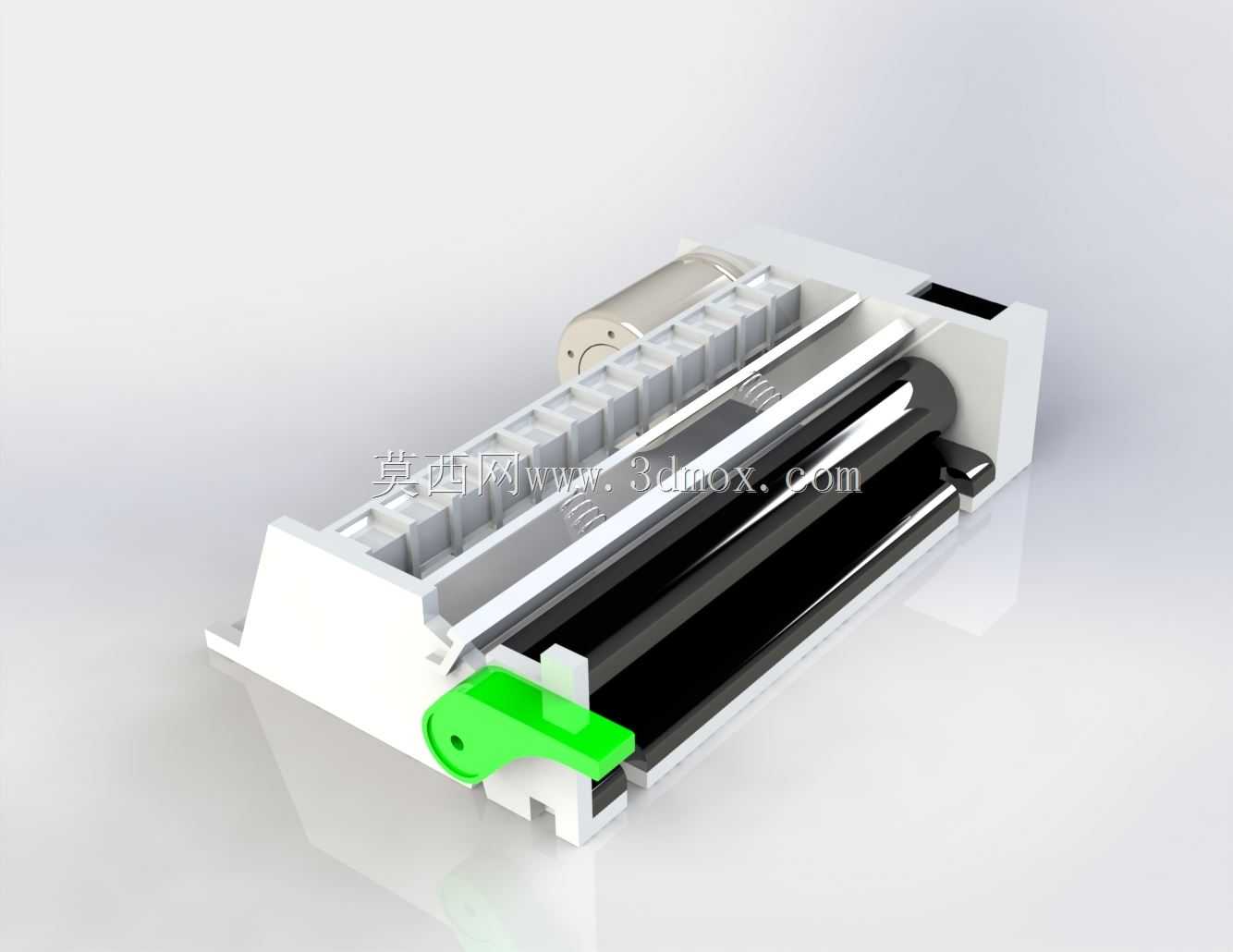

　　标签纸都能保持稳定的牵引摩擦力，不会出现走纸偏斜、打滑滞纸的问题。辊系的侧端预留有同步带轮安装位，可直接对接设备主驱动电机的输出传动链，走纸辊的转动角度与设备主控的打印步进信号实时匹配，保证纸张输送的长度精度与打印图案的位置精度对齐。组件一端设置的绿色拨块是手动释放结构，当设备出现卡纸故障时，运维人员无需拆解整机护罩，拨动该拨块即可抬起压纸辊，松开辊间的夹持间隙，快速抽出卡滞的纸张，排除故障后拨块在复位弹簧作用下自动回位，压纸辊重新压紧牵引辊，大幅降低终端用户的日常维护难度。装置末端集成的裁切模组采用动刀与定刀配合的剪切结构，定刀固定在基座出纸端的机架上，动刀通过摆臂与传动侧的凸轮联动，当纸张走完设定的单页长度后，主控触发离合结构，

　　凸轮带动动刀沿定刀刃口完成横向剪切，切口平整无毛刺，不会出现撕扯纸张导致的纸边褶皱问题。裁切动作与走纸动作通过机械互锁结构联动，只有走纸辊停止输送的瞬间裁切刀才会动作，避免走纸过程中切刀误动作打断打印介质。设计过程中首先对安装边界做了充分校核，整体组件的长宽高尺寸完全适配常规桌面打印设备的出纸腔空间，基座两侧的安装孔位与设备主机架的预装螺柱位置一一对应，装配时可直接整体吊装嵌入腔体，拧紧紧固螺丝即可完成定位，不需要二次调整辊系的平行度，基座加工时的形位公差已经保证了各辊轴安装位的同轴度与平行度要求，辊系装配后径向跳动量控制在很小的范围内，高速走纸时不会出现纸张横向窜动。各运动副的间隙都做了预留设计，

　　考虑到办公设备长期运行后塑料件的轻微磨损与温度形变，轴与轴承配合位采用间隙配合搭配耐磨衬套，既保证转动顺滑，又不会因长期磨损出现旷量异响。传动路径上的各个受力件都做了刚度校核，支撑辊轴的基座侧壁在轴承安装位置做了加厚加强筋处理，承受裁切反作用力的出纸端支架额外设置了三角加强筋，避免长期裁切冲击导致支架形变、刃口错位。日常运行时，纸张从打印引擎输出后首先进入导向辊组，经过多根辊子的整平导向消除纸张卷曲，随后被主牵引辊夹持向前输送，到达设定位置后牵引辊锁止，裁切机构动作完成单页分离，成品纸张沿出纸托盘滑出，整个流程连续顺畅，既可以适配单页打印的出纸需求，也能支持连续卷纸的定长裁切输出，在桌面办公打印机、小型标签打印终端、自助打印设备中都能适配使用。建模时完整还原了所有零件的装配关系，包括辊轴的轴向限位卡簧、拨块的复位弹簧、切刀的安装调节螺丝、传动侧的联动凸轮摆臂，各个运动部件的活动行程都按照实际装配关系做了约束，可直接用于机构运动仿真，验证走纸与裁切的动作时序是否存在干涉，也可为后续同类办公打印设备的出纸机构开发提供结构参考，优化卡纸维护、裁切精度、介质适配性等核心使用性能。
