重型设备承载基架支撑焊接结构

　　这套基架结构在工程现场主要承担重型工艺设备的底部承载与定位任务，常见于自动化产线工位、机床周边辅机、物料处理单元以及需要多点刚性支撑的装配平台。实际布置时，基架落在车间地坪或预埋钢板之上，上方通过台面安装孔对接主机本体、动力模块或工装夹具，四周伸出的支腿把整机载荷分散传递到地面，避免单点应力集中造成基础沉降。

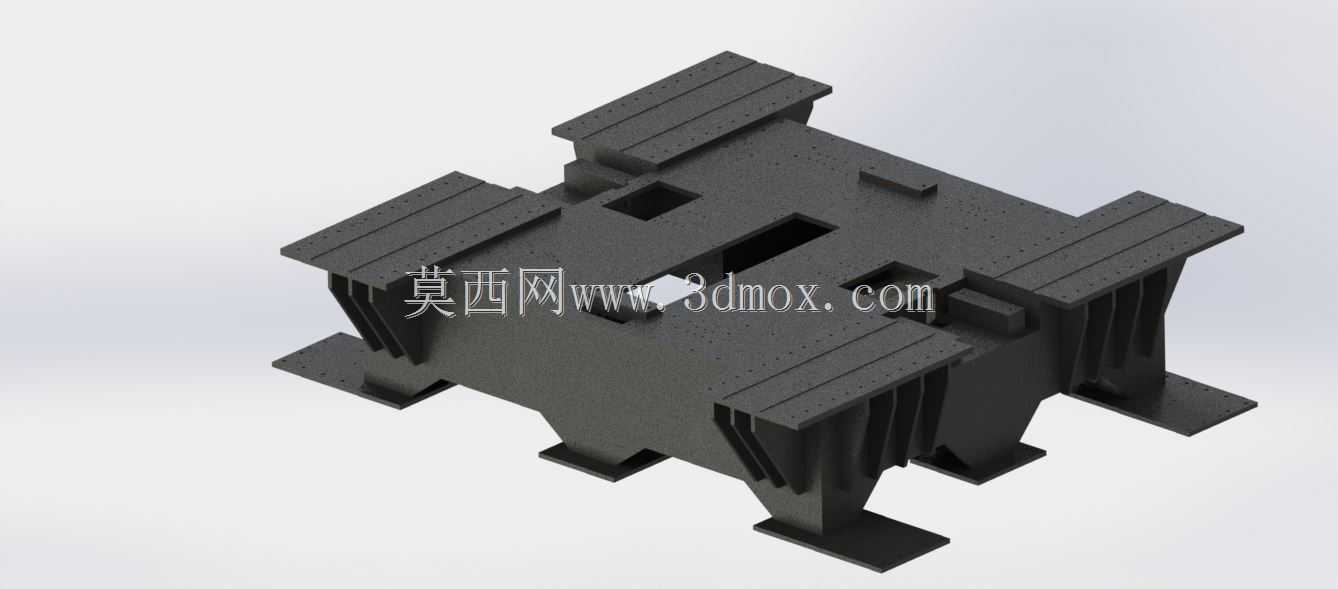

　　从结构形式看，整体采用十字交叉的箱型台面配合四组外伸支腿的布局。台面中部预留了多处方形与矩形镂空，这些开口并非单纯减重：较大的通孔用于管线、电缆或传动杆件从设备底部穿行，较小的窗口则为检修时伸入工具、观察内部连接状态留出空间。台面边缘加工出成排的安装槽位与凸台，上表面的条状凸起既可以作为定位靠山，也能在装配时引导滑块或导轨对位，减少现场配焊的工作量。

　　支腿部分是这套基架受力设计的重点。四条主腿向外倾斜张开，下端带方形脚板，脚板上预留地脚螺栓孔，用于与基础锚固；支腿与台面交接处设置了多道加强筋板，筋板沿载荷传递方向布置，把台面上的竖向荷载顺畅引导至脚板。这种外八字支腿在同等占地面积下能获得更宽的支撑跨距，对抗设备运行时的倾覆力矩和水平振动尤为有利，尤其适合顶部搭载偏重部件或存在往复运动的工况。

　　建模思路上，结构以钣金折弯件与焊接件组合为主：台面由厚板拼焊成箱型，支腿采用折弯板材围成截面，筋板、脚板均为独立板件后焊接成型，符合中小批量机架的常规加工工艺。设计时需要重点控制焊接变形——台面作为安装基准面，焊后通常要进行整体退火或振动时效消除应力，再对上平面和安装槽进行铣削加工，保证主机安装后的平面度与平行度。支腿脚板的底面也要求一次装夹加工到位，确保四脚落地均匀，避免出现虚脚。

　　尺寸与安装边界方面，基架的外轮廓由支腿脚板的最外端决定，现场布局时要在脚板外侧预留地脚螺栓拧紧空间和二次灌浆操作面，一般单边留出不少于一百毫米的操作距离。台面高度决定了主机主轴或工作面的离地标高，选型时需结合操作人员作业高度、下方排屑或走线空间综合确定；若设备底部需要布置输送带、废液收集槽或气动管路，台面孔洞的位置要在三维阶段就与下游专业核对，避免后期现场开孔破坏受力筋板。

　　安装流程上，先按脚板孔位在基础上预埋地脚螺栓或放置化学锚栓，基架吊装就位后穿入螺栓，通过垫铁组调整台面水平度，水平仪沿台面纵横两个方向反复校核，达标后进行二次灌浆，待灌浆层达到强度再对称紧固地脚螺栓。设备本体落位时，利用台面边缘的定位凸台粗定位，再通过安装槽内的螺栓微调位置，最终打销钉固定，保证长期运行中不发生位移。

　　日常使用中，这类基架几乎不需要主动维护，但要定期检查地脚螺栓是否松动、脚板与基础之间有无缝隙、焊缝特别是支腿根部筋板处是否出现裂纹。当设备改造需要增加负载或改变重心位置时，应先复核支腿跨距与台面刚度，必要时在台面下方补加横撑，防止支撑频率落入设备激振频率区间引发共振。整个结构在三维软件中按真实板厚、焊缝余量和开孔尺寸建模，可直接用于出工程图、统计板材用量并校核干涉，为焊接加工与现场安装提供完整依据。
